3.1.5 Batterieanzeige

Bemerkung

Je nach deiner Kit-Version überprüfe bitte, ob du ADC0834 oder MCP3008 hast, und fahre mit dem entsprechenden Abschnitt fort.

Einführung

In diesem Kurs erstellen wir ein Batterieanzeigegerät, mit dem der Batteriestand auf dem LED-Balkendiagramm visuell angezeigt werden kann.

Komponenten

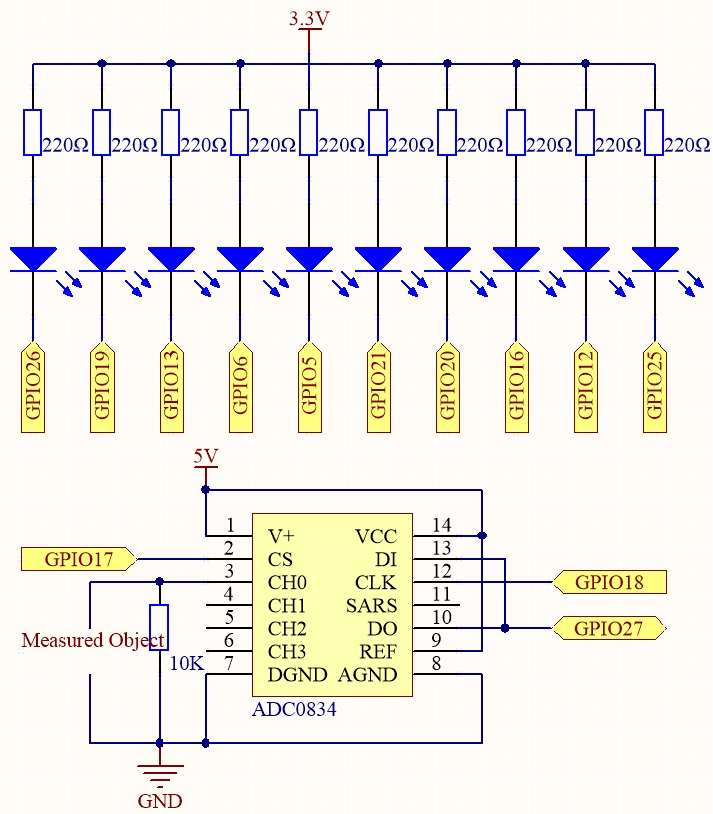

Schematische Darstellung

T-Karte Name	physisch	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO25	Pin 22	6	25
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	20
GPIO21	Pin 40	29	21
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13
GPIO19	Pin 35	24	19
GPIO26	Pin 37	25	26

Experimentelle Verfahren

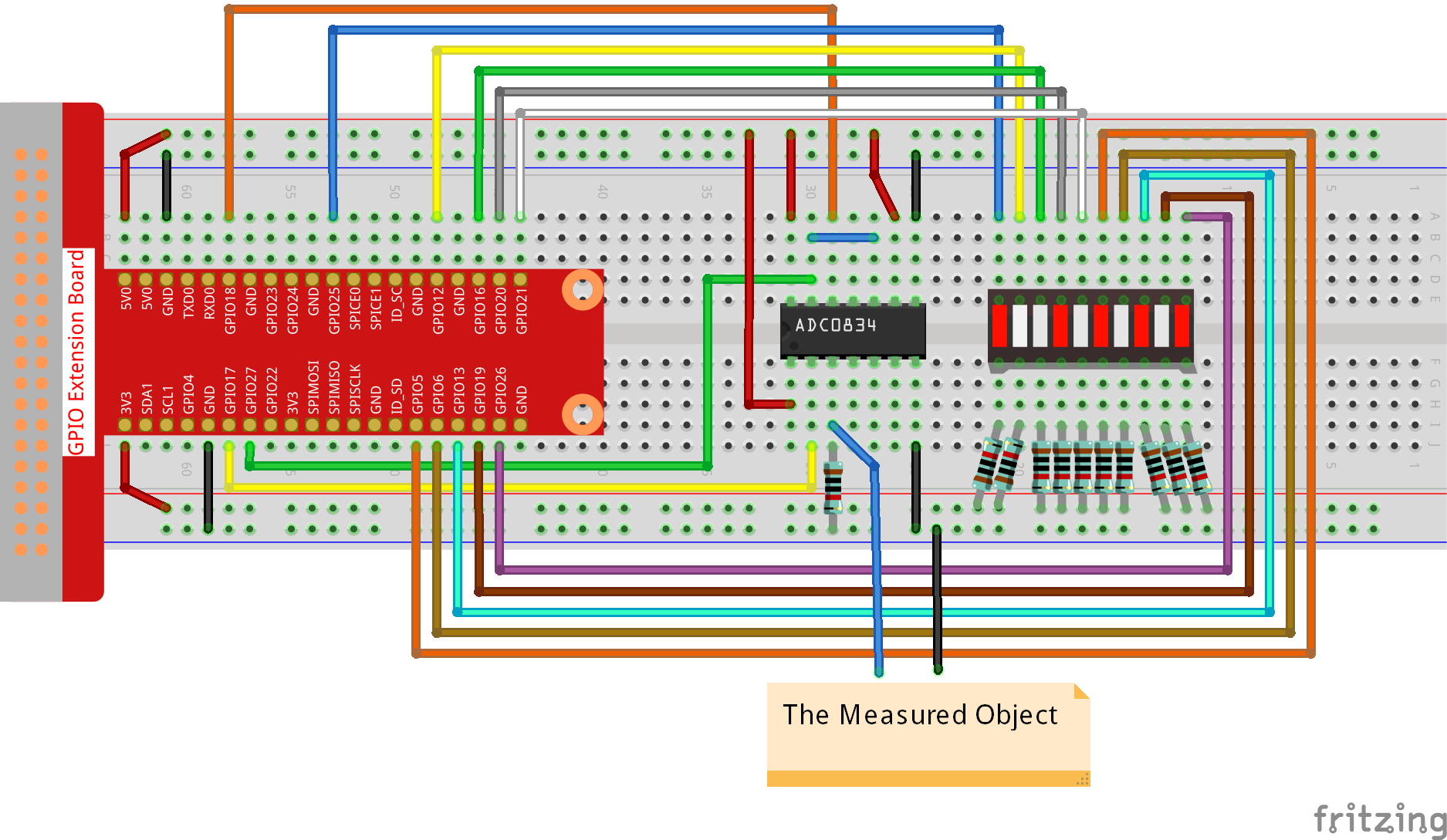

Schritt 1: Bauen Sie die Schaltung auf.

Schritt 2: Gehen Sie zum Ordner der Kode.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.5/

Schritt 3: Kompilieren Sie der Kode.

gcc 3.1.5_BatteryIndicator.c -lwiringPi

Schritt 4: Führen Sie die ausführbare Datei aus.

sudo ./a.out

Nachdem das Programm ausgeführt wurde, geben Sie dem 3. Pin von ADC0834 und dem GND separat einen Anschlussdraht und führen Sie sie dann separat zu den beiden Polen einer Batterie. Sie können sehen, dass die entsprechende LED auf dem LED-Balkendiagramm leuchtet, um den LeistungsNiveau anzuzeigen (Messbereich: 0-5V).

Code Erklärung

void LedBarGraph(int value){
    for(int i=0;i<10;i++){
        digitalWrite(pins[i],HIGH);
    }
    for(int i=0;i<value;i++){
        digitalWrite(pins[i],LOW);
    }
}

Diese Funktion dienst für die Steuerung von Ein- und Ausschalten der 10 LEDs am LED-Bargraphen. Wir geben diesen 10 LEDs hohe Niveau, damit sie zuerst ausgeschaltet sind, und entscheiden dann, wie viele LEDs aufleuchten, indem wir den empfangenen Analogwert ändern.

int main(void)
{
    uchar analogVal;
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print messageto screen
        printf("setup wiringPi failed !");
        return 1;
    }
    pinMode(ADC_CS,  OUTPUT);
    pinMode(ADC_CLK, OUTPUT);
    for(int i=0;i<10;i++){       //make led pins' mode is output
        pinMode(pins[i], OUTPUT);
        digitalWrite(pins[i],HIGH);
    }
    while(1){
        analogVal = get_ADC_Result(0);
        LedBarGraph(analogVal/25);
        delay(100);
    }
    return 0;
}

analogVal erzeugt Werte (0-255) mit variierenden Spannungswerten (0-5V). Wenn beispielsweise 3V an einer Batterie erkannt werden, wird der entsprechende Wert 152 auf dem Voltmeter angezeigt.

Die 10 LEDs auf dem LED-Balkendiagramm dienen zur Anzeige der analogVal Messwerte. 255/10 = 25, also alle 25 erhöht sich der Analogwert, eine weitere LED leuchtet auf, z. B. wenn “analogVal = 150 (ca. 3 V), leuchten 6 LEDs”.
