1.1.5 4-stellige 7-Segment-Anzeige

Einführung

Folgen Sie mir als Nächstes, um zu versuchen, die 4-stellige 7-Segment-Anzeige zu steuern.

Komponenten

../_images/list_4_digit1.png

Prinzip

4-stellige 7-Segment-Anzeige

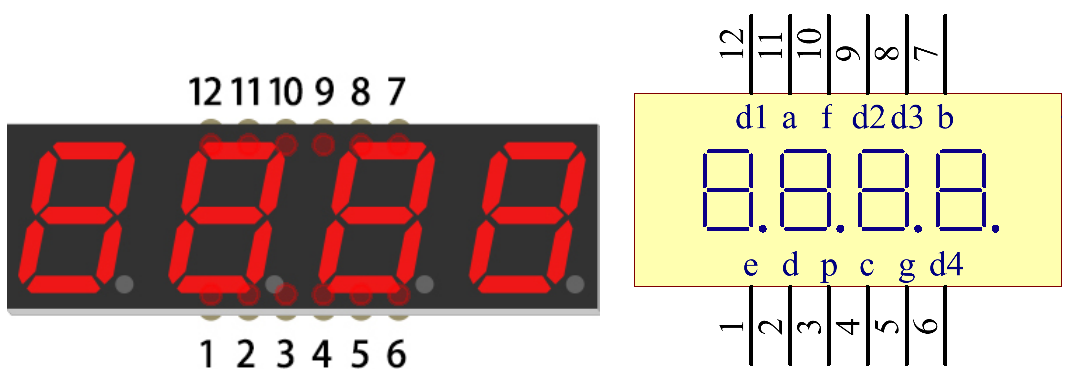

Die 4-stellige 7-Segment-Anzeige besteht aus vier 7-Segment-Anzeigen, die zusammenarbeiten.

../_images/4-digit-sche2.png

Das 4-Digtal-7-Segment-Display arbeitet unabhängig. Es verwendet das Prinzip der menschlichen visuellen Persistenz, um die Zeichen jedes 7-Segments schnell in einer Schleife anzuzeigen und fortlaufende Zeichenfolgen zu bilden.

Wenn beispielsweise 1234 auf dem Display angezeigt wird, wird 1 auf dem ersten 7-Segment angezeigt und 234 wird nicht angezeigt. Nach einer gewissen Zeit zeigt das zweite 7-Segment 2 , das 1. 3. 4. des 7-Segments zeigt nicht usw. Die vier Digitalanzeigen werden nacheinander angezeigt. Dieser Vorgang ist sehr kurz (normalerweise 5 ms), und aufgrund des optischen Nachleuchteffekts und des Prinzips der visuellen Rückstände können wir vier Zeichen gleichzeitig sehen.

../_images/image782.png

Koden anzeigen

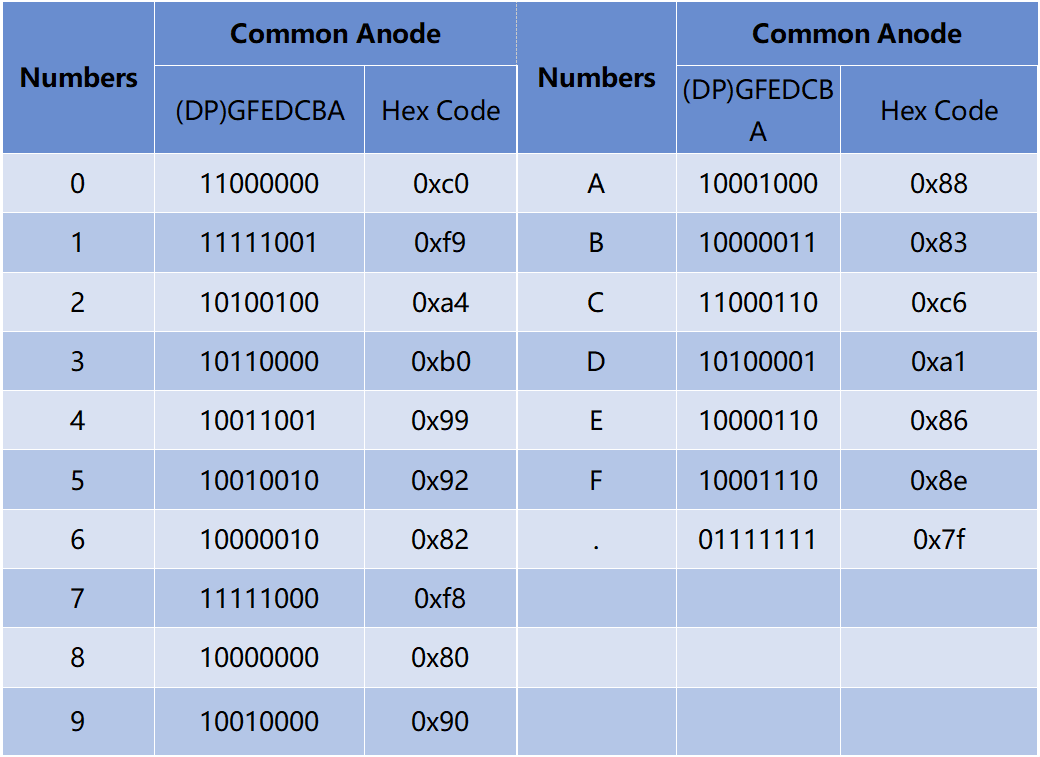

Um Ihnen zu zeigen, wie 7-Segment-Anzeigen (Gemeisame Anode) Nummer anzeigen, haben wir die folgende Tabelle gezeichnet. Nummer sind die Nummer 0-F, die auf der 7-Segment-Anzeige angezeigt werden. (DP) GFEDCBA bezieht sich auf die entsprechende LED, die auf 0 oder 1 gesetzt ist. Beispielsweise bedeutet 11000000, dass DP und G auf 1 gesetzt sind, während andere auf 0 gesetzt sind. Daher wird die Nummer 0 auf dem 7-Segment-Display angezeigt, während der HEX-Kode der Hexadezimalzahl entspricht.

../_images/common_anode2.png

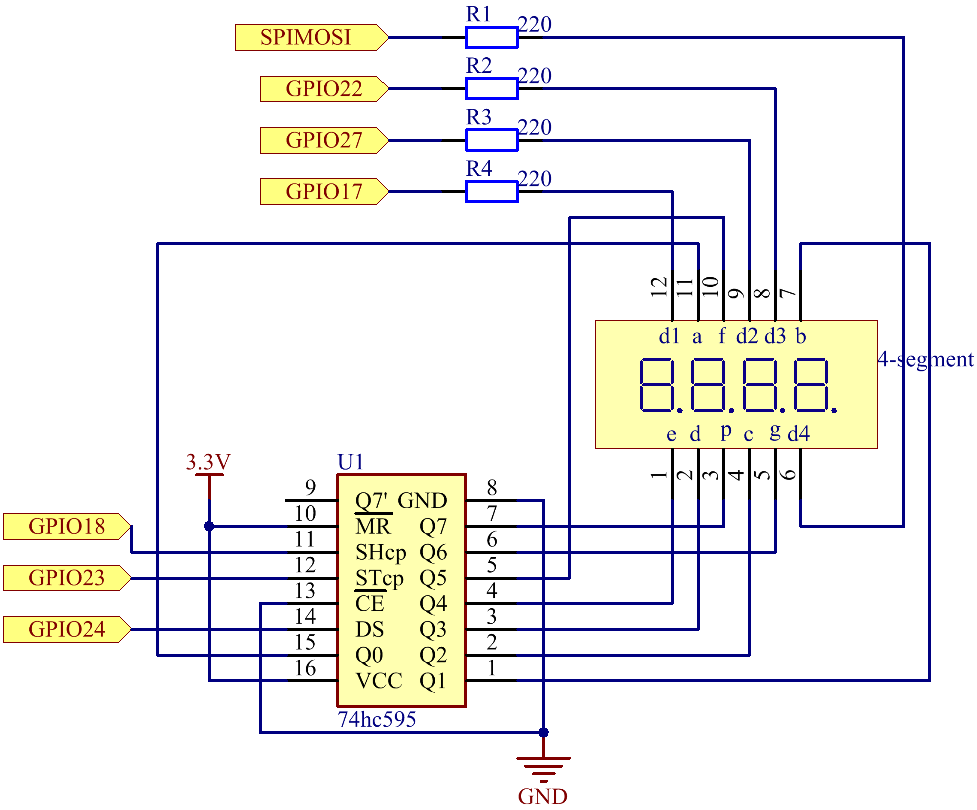

Schematische Darstellung

T-Karte Name

physisch

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

SPIMOSI

Pin 19

12

10

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24
../_images/schmatic_4_digit1.png

Experimentelle Verfahren

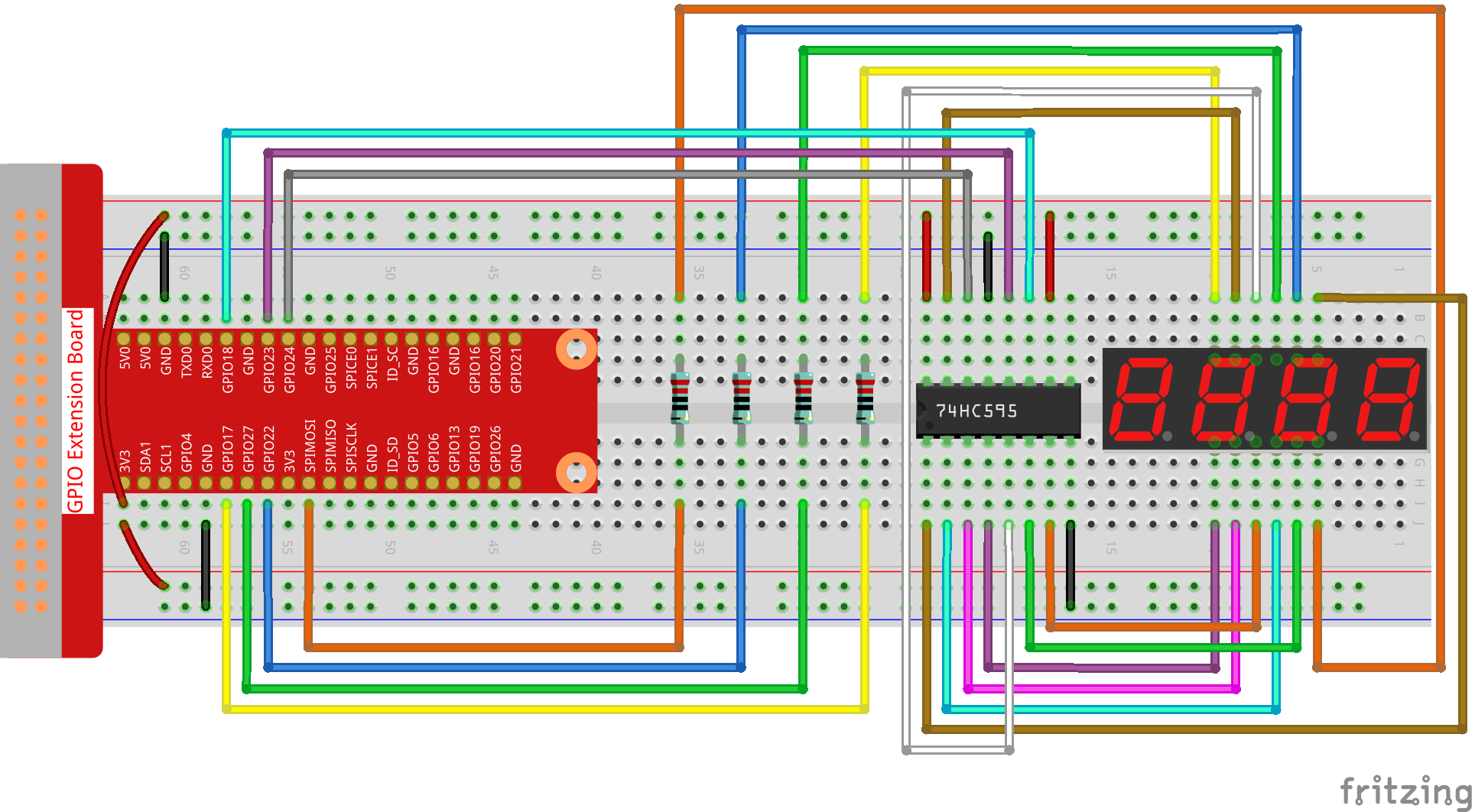

Schritt 1: Bauen Sie die Schaltung auf.

../_images/image801.png

Schritt 2: Gehen Sie zum Ordner des Codes.

cd ~/davinci-kit-for-raspberry-pi/c/1.1.5/

Schritt 3: Kompilieren Sie den Code.

gcc 1.1.5_4-Digit.c -lwiringPi

Schritt 4: Führen Sie die ausführbare Datei aus.

sudo ./a.out

Nachdem der Code ausgeführt wurde, nimmt das Programm eine Zählung vor, die um 1 pro Sekunde erhöht wird, und die 4-stellige 7-Segment-Anzeige zeigt die Zählung an.

Code

#include <wiringPi.h>
#include <stdio.h>
#include <wiringShift.h>
#include <signal.h>
#include <unistd.h>

#define SDI 5
#define RCLK 4
#define SRCLK 1

const int placePin[] = {12, 3, 2, 0};
unsigned char number[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};

int counter = 0;

void pickDigit(int digit)
{
    for (int i = 0; i < 4; i++)
    {
        digitalWrite(placePin[i], 0);
    }
    digitalWrite(placePin[digit], 1);
}

void hc595_shift(int8_t data)
{
    int i;
    for (i = 0; i < 8; i++)
    {
        digitalWrite(SDI, 0x80 & (data << i));
        digitalWrite(SRCLK, 1);
        delayMicroseconds(1);
        digitalWrite(SRCLK, 0);
    }
    digitalWrite(RCLK, 1);
    delayMicroseconds(1);
    digitalWrite(RCLK, 0);
}

void clearDisplay()
{
    int i;
    for (i = 0; i < 8; i++)
    {
        digitalWrite(SDI, 1);
        digitalWrite(SRCLK, 1);
        delayMicroseconds(1);
        digitalWrite(SRCLK, 0);
    }
    digitalWrite(RCLK, 1);
    delayMicroseconds(1);
    digitalWrite(RCLK, 0);
}

void loop()
{
    while(1){
    clearDisplay();
    pickDigit(0);
    hc595_shift(number[counter % 10]);

    clearDisplay();
    pickDigit(1);
    hc595_shift(number[counter % 100 / 10]);

    clearDisplay();
    pickDigit(2);
    hc595_shift(number[counter % 1000 / 100]);

    clearDisplay();
    pickDigit(3);
    hc595_shift(number[counter % 10000 / 1000]);
    }
}

void timer(int timer1)
{
    if (timer1 == SIGALRM)
    {
        counter++;
        alarm(1);
        printf("%d\n", counter);
    }
}

void main(void)
{
    if (wiringPiSetup() == -1)
    {
        printf("setup wiringPi failed !");
        return;
    }
    pinMode(SDI, OUTPUT);
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);

    for (int i = 0; i < 4; i++)
    {
        pinMode(placePin[i], OUTPUT);
        digitalWrite(placePin[i], HIGH);
    }
    signal(SIGALRM, timer);
    alarm(1);
    loop();
}

Code Erklärung

const int placePin[] = {12, 3, 2, 0};

Diese vier Pins steuern die gemeinsamen Anodenpins der vierstelligen 7-Segment-Anzeigen.

unsigned char number[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};

Ein Segmentkode-Array von 0 bis 9 in hexadezimaler Darstellung (gemeinsame Anode).

void pickDigit(int digit)
{
    for (int i = 0; i < 4; i++)
    {
        digitalWrite(placePin[i], 0);
    }
    digitalWrite(placePin[digit], 1);
}

Wählen Sie den Ort des Wertes. Es gibt nur einen Ort, der jedes Mal aktiviert werden sollte. Der aktivierte Ort wird hoch geschrieben.

void loop()
{
    while(1){
    clearDisplay();
    pickDigit(0);
    hc595_shift(number[counter % 10]);

    clearDisplay();
    pickDigit(1);
    hc595_shift(number[counter % 100 / 10]);

    clearDisplay();
    pickDigit(2);
    hc595_shift(number[counter % 1000 / 100]);

    clearDisplay();
    pickDigit(3);
    hc595_shift(number[counter % 10000 / 1000]);
    }
}

Mit dieser Funktion wird die auf der 4-stelligen 7-Segment-Anzeige angezeigte Nummer eingestellt.

  • clearDisplay() ：Schreiben Sie in 11111111, um diese acht LEDs auf der 7-Segment-Anzeige auszuschalten und den angezeigten Inhalt zu löschen.

  • pickDigit(0) ：Wählen Sie die vierte 7-Segment-Anzeige.

  • hc595_shift(number[counter%10]) ：Die Nummer in der einzelnen Ziffer des Zählers wird im vierten Segment angezeigt.

signal(SIGALRM, timer);

Dies ist eine vom System bereitgestellte Funktion. Der Prototyp der Kode lautet:

sig_t signal(int signum,sig_t handler);

Nach dem Ausführen des signal() hält der Prozess, sobald er das entsprechende Signal (in diesem Fall SIGALRM) erhalten hat, die vorhandene Aufgabe sofort an und verarbeitet die eingestellte Funktion (in diesem Fall timer(sig) ).

alarm(1);

Dies ist auch eine vom System bereitgestellte Funktion. Der Kode-Prototyp ist:

unsigned int alarm (unsigned int seconds);

Es erzeugt nach einer bestimmten Anzahl von Sekunden ein SIGALRM-Signal.

void timer(int timer1)
{
    if (timer1 == SIGALRM)
    {
        counter++;
        alarm(1);
        printf("%d\n", counter);
    }
}
