3.1.1 Zählgerät

Einführung

Hier werden wir ein Zählersystem mit Nummeranzeige herstellen, das aus einem PIR-Sensor und einer 4-stelligen Segmentanzeige besteht. Wenn der PIR feststellt, dass jemand vorbeikommt, addiert die Nummer auf der 4-stelligen Segmentanzeige 1. Mit diesem Zähler können Sie die Anzahl der Personen zählen, die durch den Durchgang gehen.

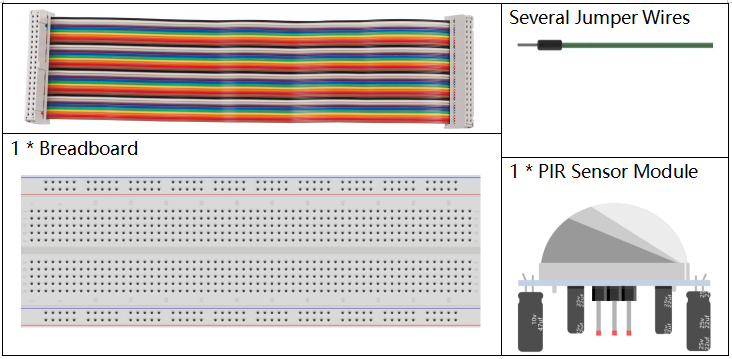

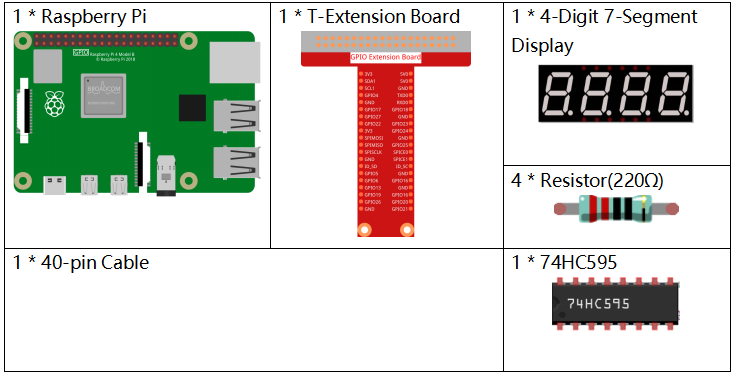

Komponenten

../_images/list_Counting_Device11.png ../_images/list_Counting_Device21.png

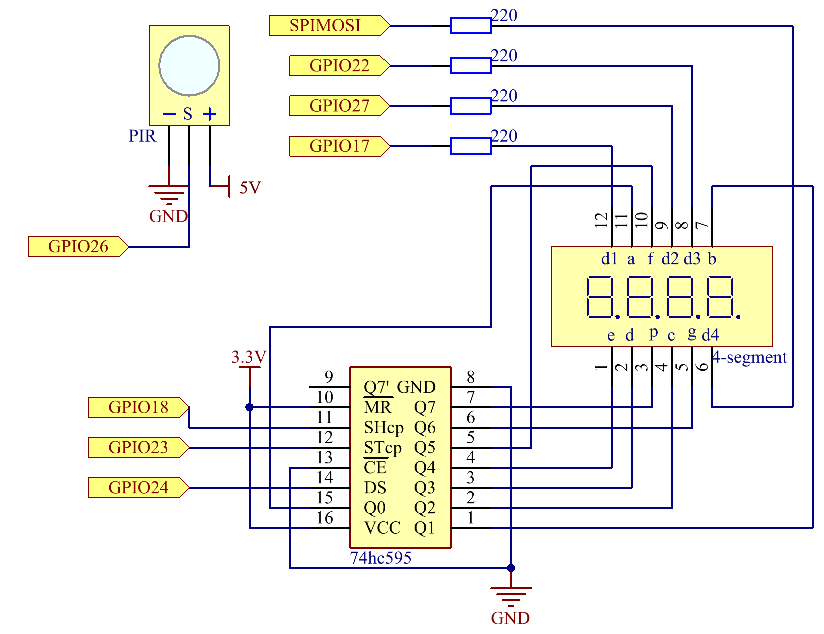

Schematische Darstellung

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

SPIMOSI

Pin 19

12

10

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO26

Pin 37

25

26
../_images/Schematic_three_one15.png

Experimentelle Verfahren

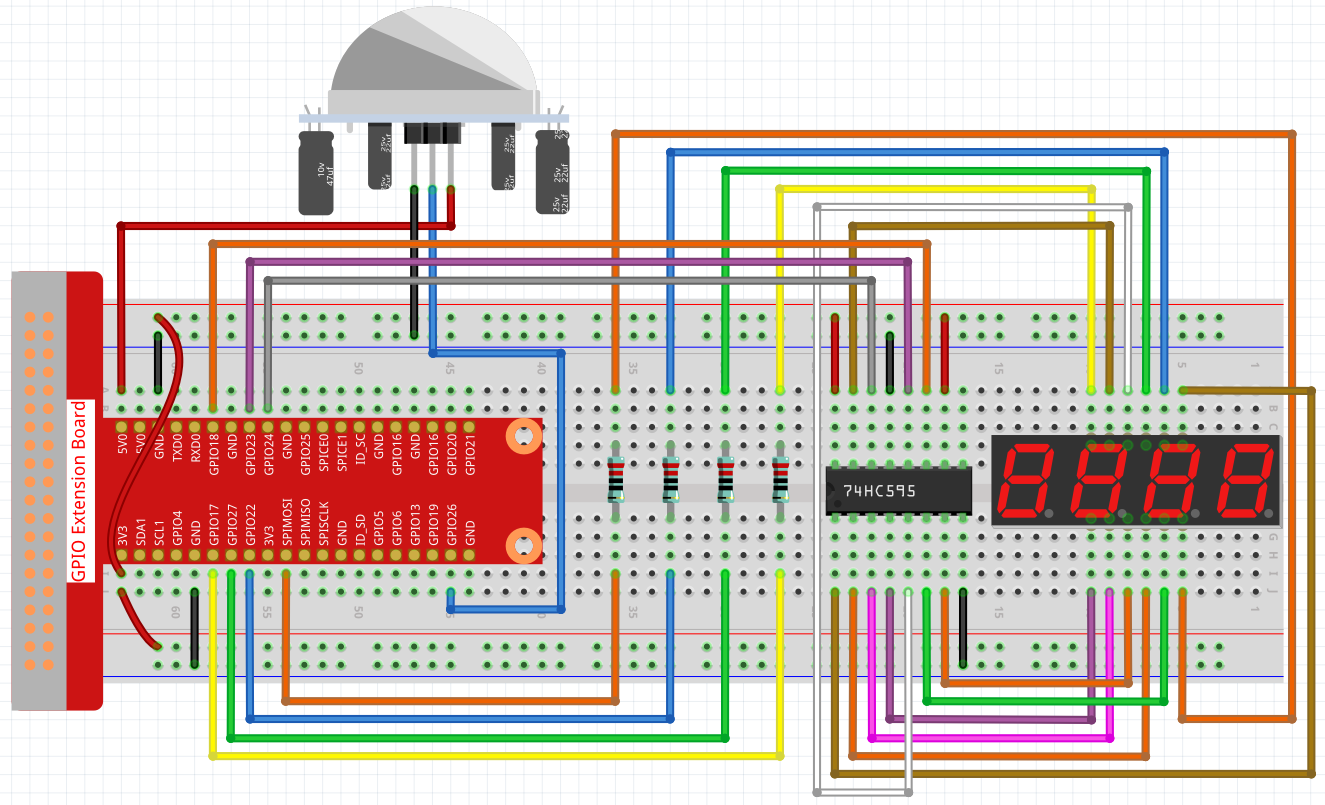

Schritt 1: Bauen Sie die Schaltung auf.

../_images/image2351.png

Schritt 2: Gehen Sie zum Ordner der Kode.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.1/

Schritt 3: Kompilieren Sie die Kode.

gcc 3.1.1_CountingDevice.c -lwiringPi

Schritt 4: Führen Sie die ausführbare Datei aus.

sudo ./a.out

Wenn der PIR nach dem Ausführen der Kode feststellt, dass jemand vorbeikommt, addiert die Nummer auf der 4-stelligen Segmentanzeige 1.

There are two potentiometers on the PIR module: one is to adjust sensitivity and the other is to adjust the detection distance. To make the PIR module work better, you You need to turn both of them counterclockwise to the end.

Code Erklärung

void display()
{
    clearDisplay();
    pickDigit(0);
    hc595_shift(number[counter % 10]);

    clearDisplay();
    pickDigit(1);
    hc595_shift(number[counter % 100 / 10]);

    clearDisplay();
    pickDigit(2);
    hc595_shift(number[counter % 1000 / 100]);

    clearDisplay();
    pickDigit(3);
    hc595_shift(number[counter % 10000 / 1000]);
}

Starten Sie zuerst die vierte Segmentanzeige und schreiben Sie die einstellige Nummer. Dann starten Sie die Anzeige des dritten Segments und geben Sie die Zehnerstelle ein. Starten Sie danach die zweite bzw. die erste Segmentanzeige und schreiben Sie die Hunderter- bzw. Tausenderstellen. Da die Aktualisierungsgeschwindigkeit sehr hoch ist, sehen wir eine vollständige vierstellige Anzeige.

void loop(){
    int currentState =0;
    int lastState=0;
    while(1){
        display();
        currentState=digitalRead(sensorPin);
        if((currentState==0)&&(lastState==1)){
            counter +=1;
        }
        lastState=currentState;
    }
}

Dies ist die Hauptfunktion: Zeigen Sie die Nummer auf der 4-stelligen Segmentanzeige an und lesen Sie den PIR-Wert. Wenn der PIR feststellt, dass jemand vorbeikommt, addiert die Nummer auf der 4-stelligen Segmentanzeige 1.
