ボタン

../_images/button_1212.png

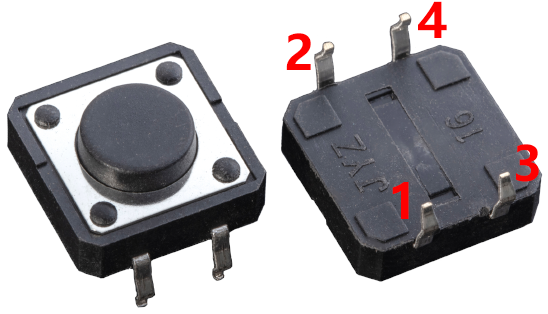

ボタンは、電子デバイスを制御するためによく使用される部品です。通常、回路を接続または切断するスイッチとして使用されます。ボタンはさまざまなサイズや形状で提供されますが、ここで使用されるものは、次の写真に示すような6mmのミニボタンです。 ピン1はピン2に、ピン3はピン4に接続されています。そのため、ピン1またはピン2のいずれかをピン3またはピン4に接続するだけです。

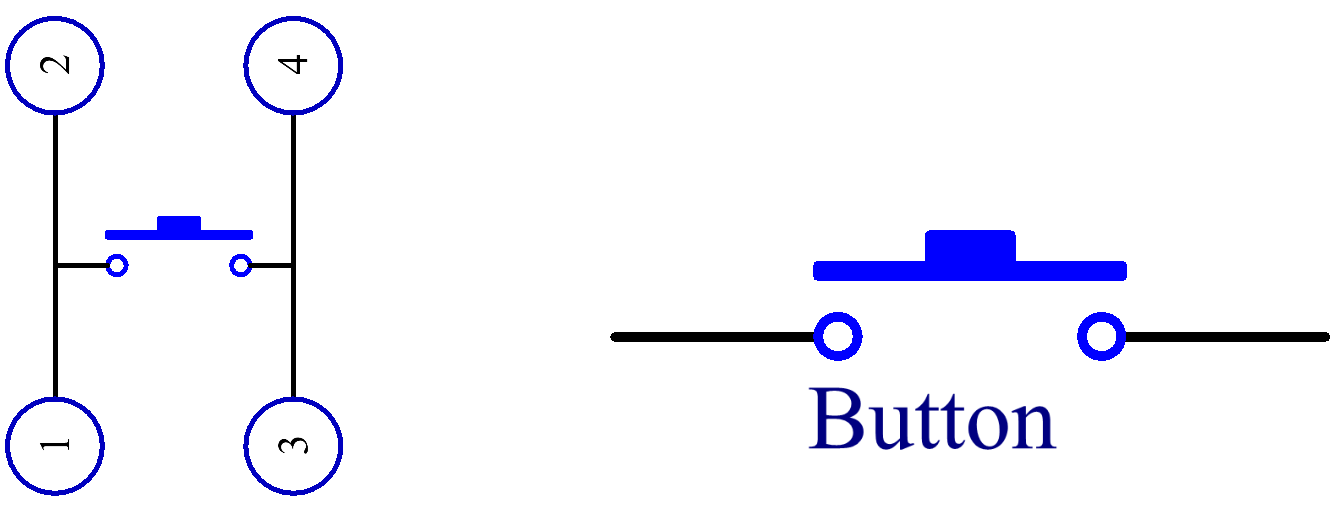

以下はボタンの内部構造です。右下のシンボルは、回路内でボタンを表すために通常使用されます。

../_images/button_symbol.png

ピン1がピン2に、ピン3がピン4に接続されているため、ボタンが押されると、4つのピンが接続され、回路が閉じます。

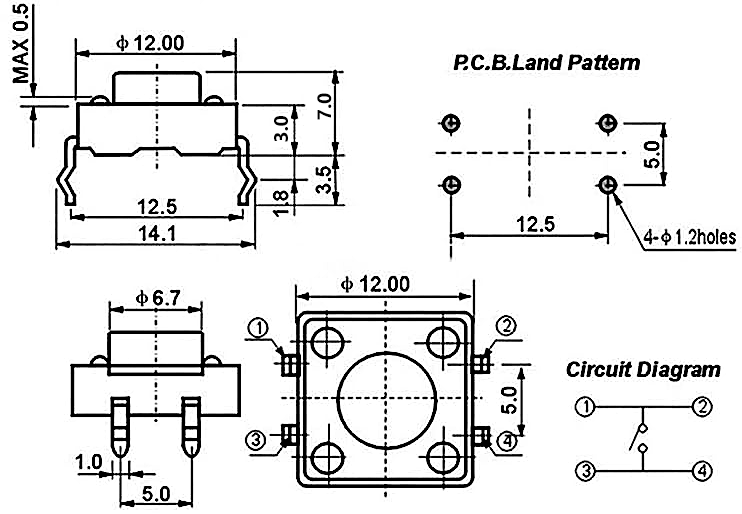

../_images/button_1212_size.png
