ESP8266 モジュール¶
ESP8266は、低価格のWi-Fiマイクロチップで、 組み込みのTCP/IPネットワーキングソフトウェアと マイクロコントローラー機能を持ち、中国上海のEspressif Systemsによって製造されています。
このチップは、2014年8月にAi-Thinkerというサードパーティ製造業者が製造したESP-01モジュールとともに、西洋のメーカーの注目を集めました。 この小型のモジュールは、マイクロコントローラーがWi-Fiネットワークに接続し、Hayes方式のコマンドを使用して簡単なTCP/IP接続を行うことを可能にします。 しかし、最初はこのチップとその受け入れるコマンドに関する英語のドキュメントはほとんどありませんでした。 非常に低い価格と、モジュール上の外部コンポーネントが非常に少ないこと、 そして量産されれば非常に安価になる可能性を示唆するこれらの事実が、 多くのハッカーを引きつけてモジュール、チップ、その上のソフトウェアを探索し、 中国語のドキュメントを翻訳することになりました。

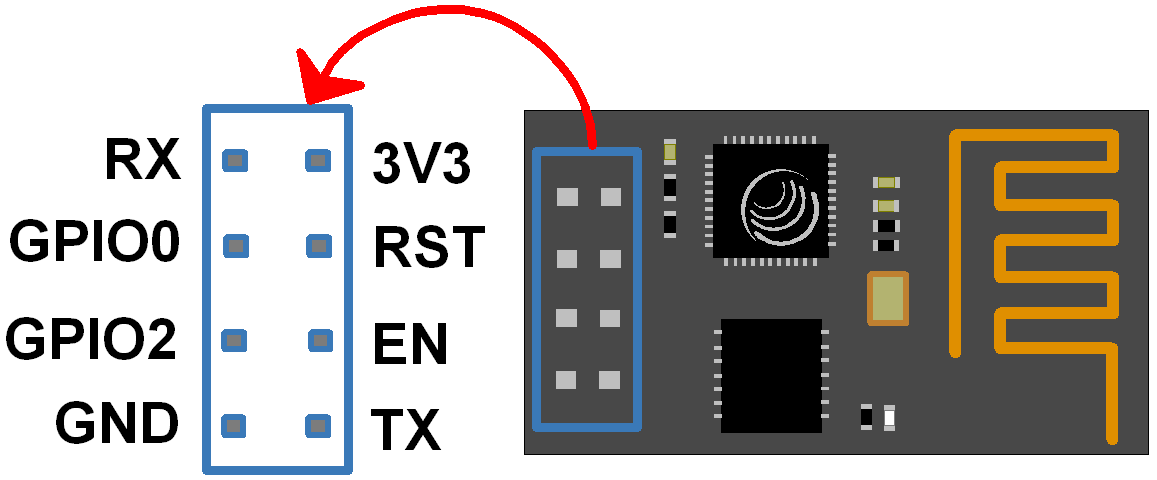

ESP8266のピンとその機能:
ピン |
名称 |
説明 |
---|---|---|
1 |
TXD |
UART_TXD、送信; 汎用入出力: GPIO1; 起動時のプルダウンは許可されていません。 |
2 |
GND |
GND |
3 |
CU_PD |
高レベルで動作; 低レベルが供給されると電源オフ。 |
4 |
GPIO2 |
電源投入時は高レベルでなければならず、ハードウェア的なプルダウンは許可されていません; デフォルトでプルアップ。 |
5 |
RST |
外部リセット信号、低レベルが供給されるとリセット; 高レベル供給時に動作 (デフォルトは高レベル)。 |
6 |
GPIO0 |
Wi-Fiステータスインジケータ; 動作モード選択: プルアップ: フラッシュブート, 動作モード; プルダウン: UARTダウンロード, ダウンロードモード。 |
7 |
VCC |
電源供給(3.3V) |
8 |
RXD |
UART_RXD、受信; 汎用入出力: GPIO3; |
ESP8266 アダプタ¶

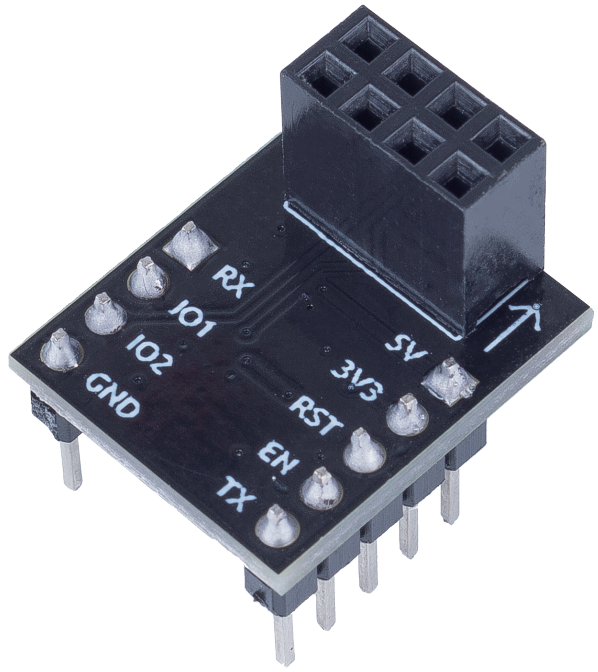

ESP8266アダプタは、ESP8266モジュールをブレッドボード上で使用できるようにする拡張ボードです。
これはESP8266のピン配置と完璧に一致しており、Arduinoボードからの電圧を受け取るための5Vピンも追加されています。統合されたAMS1117チップは、電圧を3.3Vに落とした後でESP8266モジュールを駆動するために使用されます。

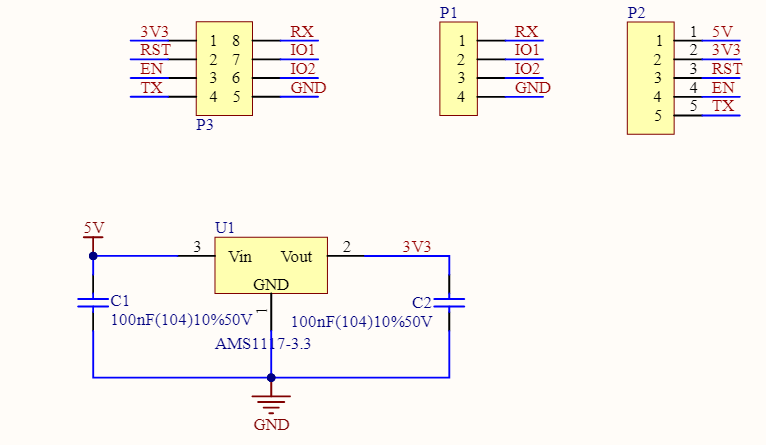

回路図は以下の通りです:
例
IoTプロジェクト (IoT プロジェクト)
