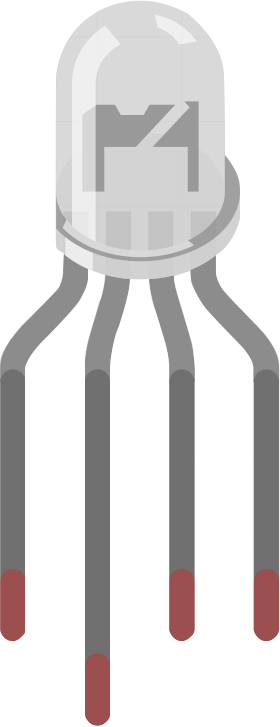

RGB LED

../_images/rgb_led.png

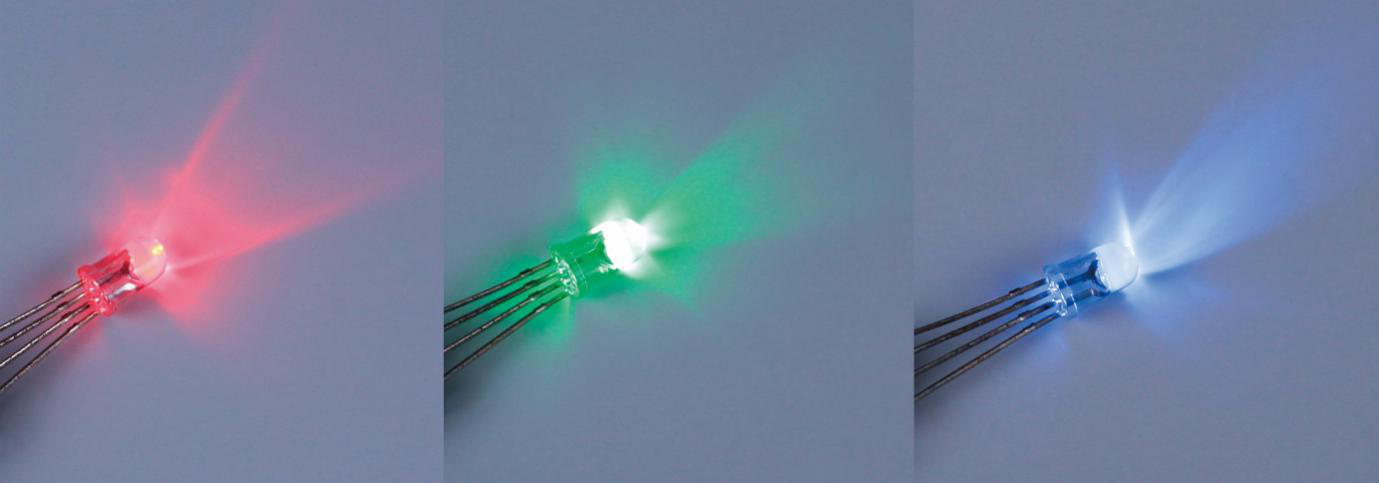

RGB LEDは、さまざまな色の光を発するものです。赤、緑、青の3色のLEDを透明または半透明のプラスチックケースに収めたものです。3つのピンの入力電圧を変えて重ね合わせることで、統計によれば1677万7216色の異なる色を作り出すことができます。

../_images/rgb_light.png

RGB LEDには、共通アノード型と共通カソード型の2種類があります。このキットでは後者を使用しています。 共通カソード 、またはCC、は3つのLEDのカソードを接続することを意味します。これをGNDに接続し、3つのピンを挿入すると、LEDは対応する色で点滅します。

その回路記号は、以下の図のように示されています。

../_images/rgb_symbol.png

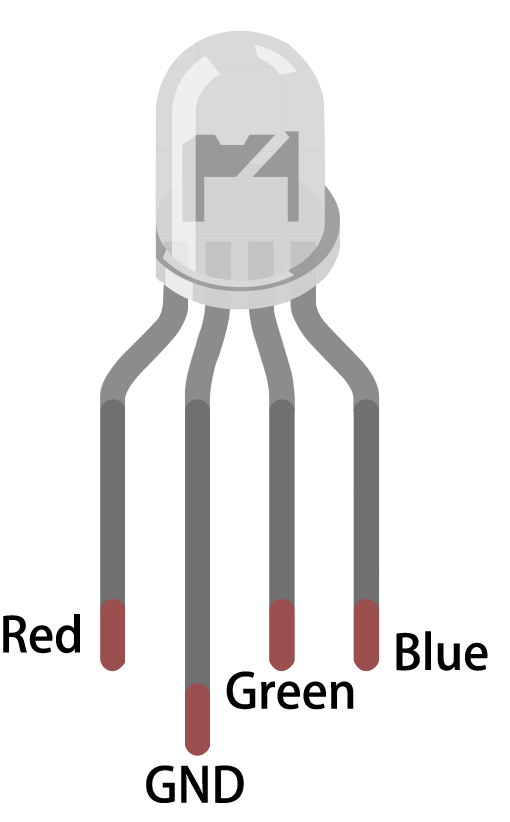

RGB LEDには4つのピンがあります。最も長いものがGNDで、残りの3つは赤、緑、青です。プラスチックケースに触れると、切り込みがあります。その切り込みに最も近いピンが最初のピンで、赤としてマークされ、次にGND、緑、青の順になります。

../_images/rgb_pin.jpg
