3.1 ボタンの値を読む

前のプロジェクトでは出力機能を使用しましたが、この章では入力機能を使用してボタンの値を読み取ります。

必要な部品

このプロジェクトには、以下の部品が必要です。

全体のキットを購入すると非常に便利です。こちらがリンクです：

名前

このキットのアイテム

リンク

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

以下のリンクから個別に購入することもできます。

コンポーネント紹介

購入リンク

SunFounder R3ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

ボタン

購入

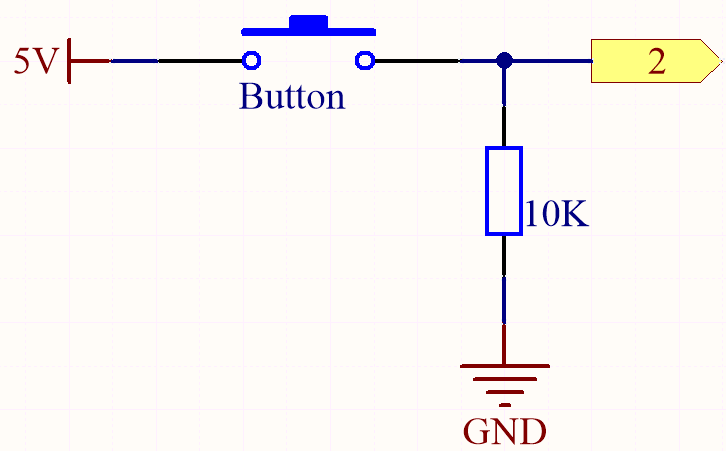

回路図

../_images/circuit_3.1_button.png

ボタンのピンの一方は5Vに接続され、 もう一方のピンはピン2に接続されているので、 ボタンを押すと、 ピン2はハイ状態になります。しかし、 ボタンを押していないと、 ピン2は未接続状態になり、ハイまたはローのどちらかになります。 ボタンを押していないときに安定したローレベルを得るために、 ピン2を10Kのプルダウン抵抗を介してGNDに再接続する必要があります。

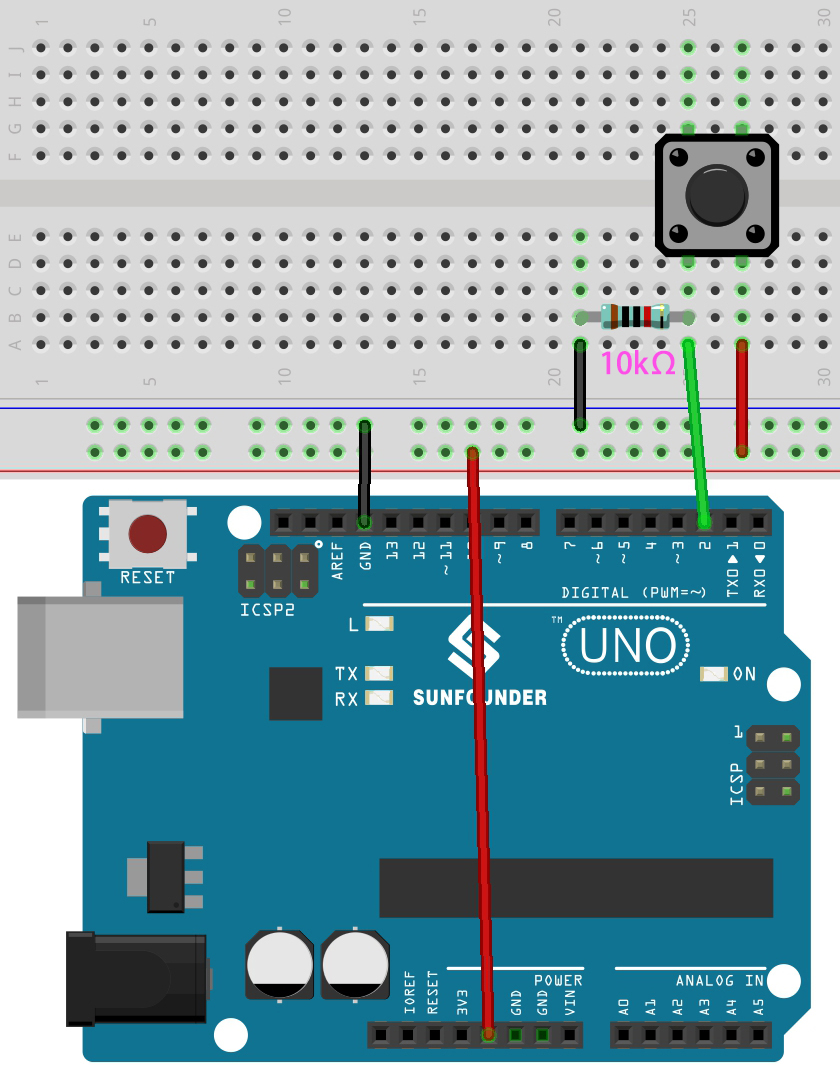

配線図

../_images/read_the_button_value_bb.jpg

コード

注釈

  • 3in1-kit\basic_project\3.1.read_button_value のパスの下で 3.1.read_button_value.ino ファイルを開くことができます。

  • または、このコードを Arduino IDE にコピーします。

  • または、 Arduino Web Editor を通じてコードをアップロードします。

コードが正常にアップロードされた後、Arduino IDEの右上隅にある虫眼鏡アイコン（シリアルモニタ）をクリックします。

../_images/sp220614_152922.png

ボタンを押すと、シリアルモニタに"1"と表示されます。
