3.2 Senti il Magnetismo

Il tipo più comune di interruttore reed contiene una coppia di lamelle magnetizzabili e flessibili, i cui terminali sono separati da un piccolo spazio quando l’interruttore è aperto.

Un campo magnetico, proveniente da un elettromagnete o da un magnete permanente, farà sì che le lamelle si attraggano, completando così un circuito elettrico. La forza elastica delle lamelle le separa e apre il circuito quando il campo magnetico cessa.

Un esempio comune di applicazione dell’interruttore reed è rilevare l’apertura di una porta o di una finestra per un sistema di allarme di sicurezza.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un intero kit, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

Scheda SunFounder R3

ACQUISTA

Breadboard

ACQUISTA

Cavi di Collegamento

ACQUISTA

Resistore

ACQUISTA

Interruttore Reed

-

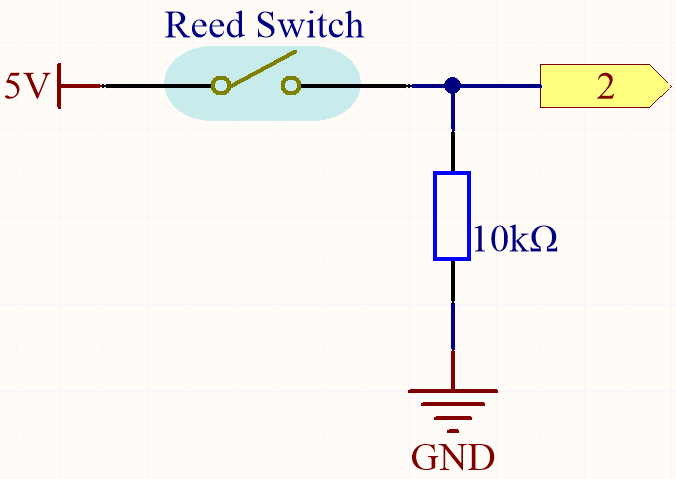

Schema Elettrico

../_images/circuit_3.2_reed.png

Per impostazione predefinita, il pin 2 è basso; e diventerà alto quando il magnete sarà vicino all’interruttore reed.

Lo scopo del resistore da 10K è mantenere il pin 2 a un livello basso stabile quando nessun magnete è vicino.

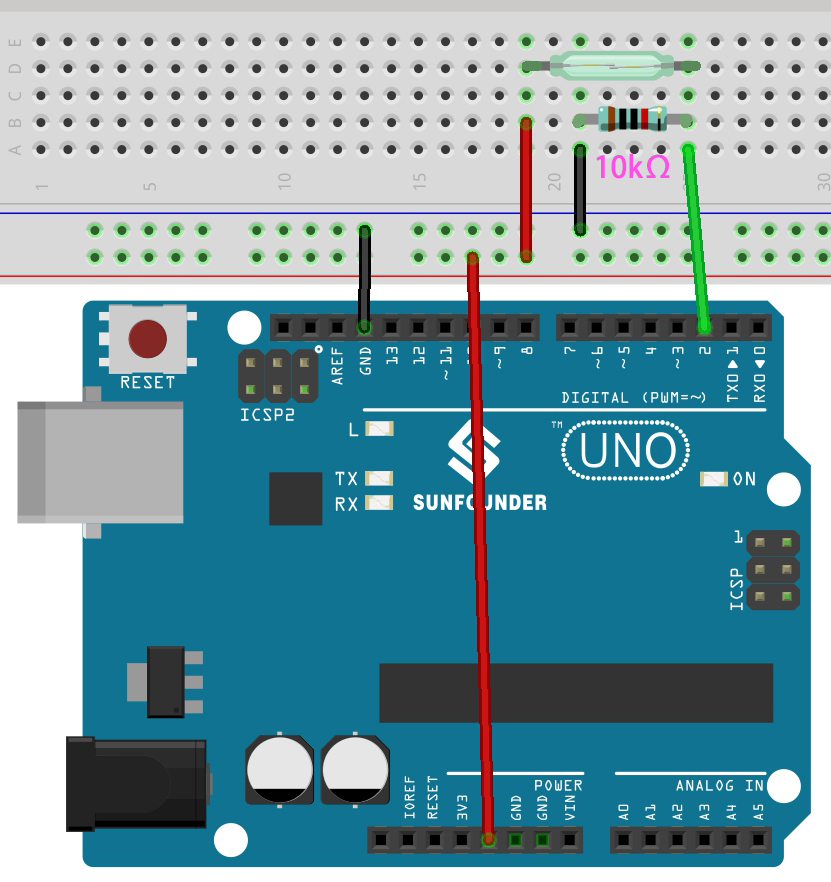

Collegamenti

../_images/feel_the_magnetism_bb.jpg

Codice

Nota

  • Puoi aprire il file 3.2.feel_the_magnetism.ino nel percorso 3in1-kit\basic_project\3.2.feel_the_magnetism.

  • Oppure copia questo codice nell”Arduino IDE.

  • Oppure carica il codice tramite il Arduino Web Editor.

Dopo aver caricato correttamente il codice, quando un magnete sarà vicino all’interruttore reed, il monitor seriale stamperà 1.
