5.10 ShiftOut(Affichage à segments)

Précédemment, nous avons utilisé la fonction shiftout() pour allumer huit LED ; ici, nous l’utilisons pour afficher les chiffres 0 à 9 sur l’affichage à 7 segments.

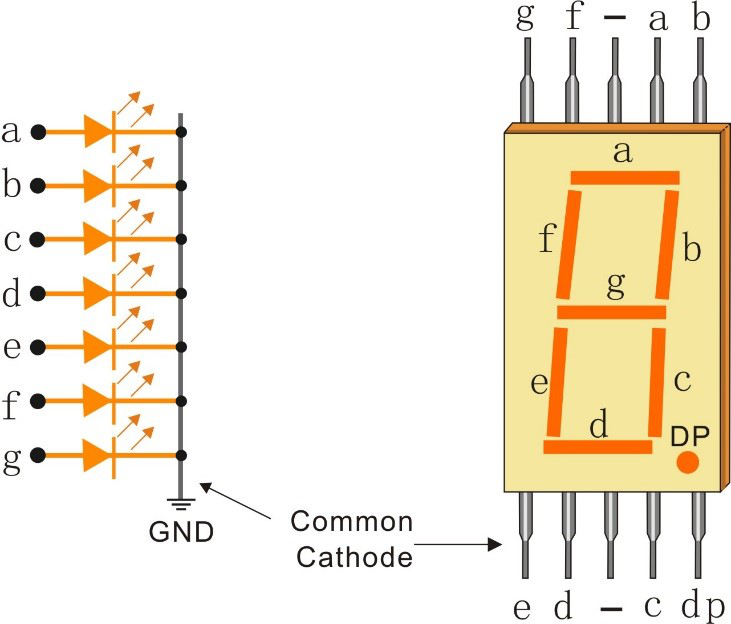

L’affichage à 7 segments est essentiellement un dispositif composé de 8 LED, dont 7 LED en forme de bande formant un « 8 » et une LED pointillée légèrement plus petite servant de point décimal. Ces LED sont marquées a, b, c, d, e, f, g et dp. Elles ont leurs propres broches d’anode et partagent des cathodes. Leurs emplacements de broches sont indiqués dans la figure ci-dessous.

../_images/segment_cathode.png

Composants requis

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom

ARTICLES DANS CE KIT

LIEN

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DES COMPOSANTS

LIEN D’ACHAT

Carte SunFounder R3

ACHETER

Plaque d’essai

ACHETER

Fils de Cavalier

ACHETER

Résistance

ACHETER

Affichage 7 segments

ACHETER

74HC595

ACHETER

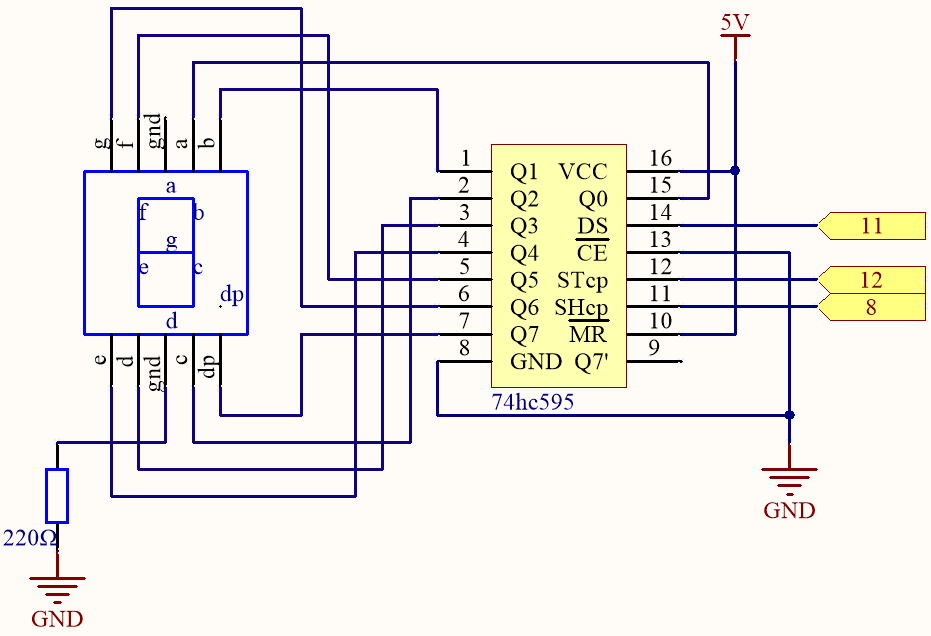

Schéma

../_images/circuit_6.5_segment.png

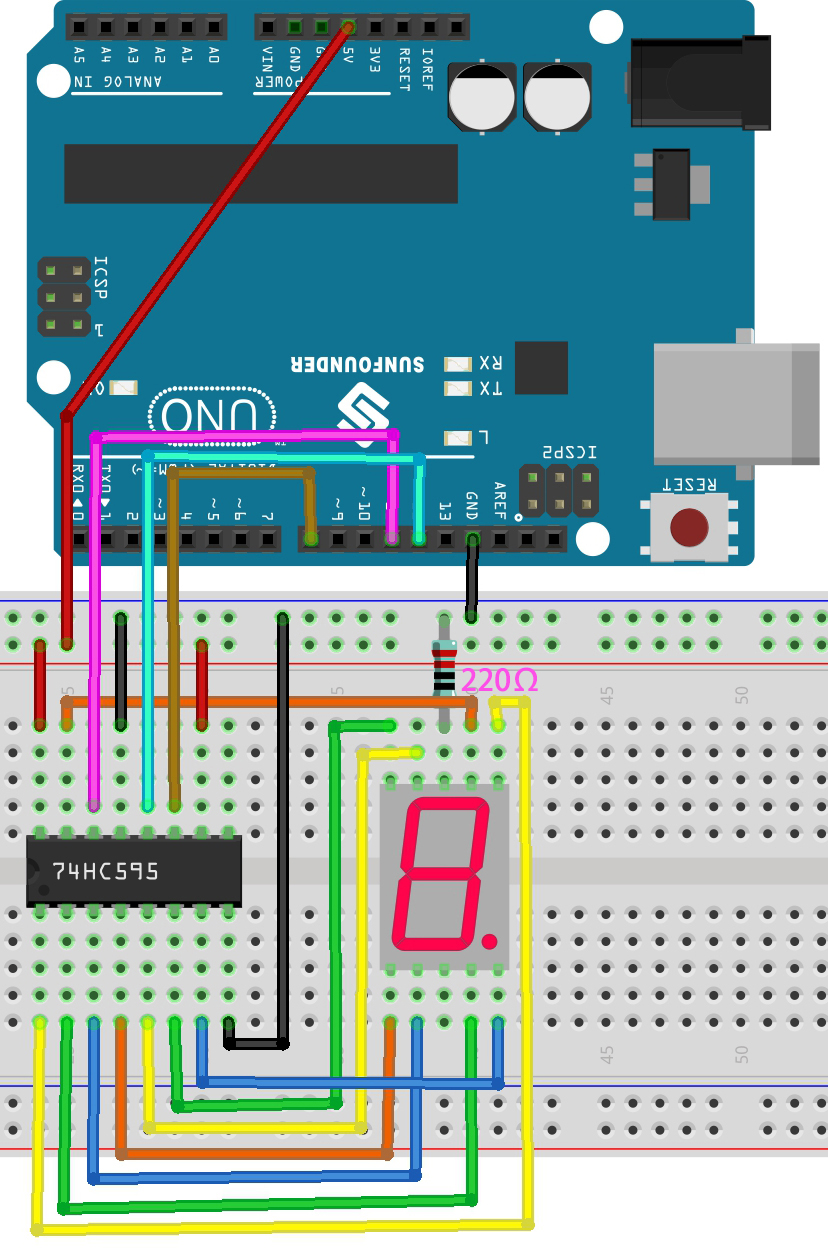

Câblage

Wiring

74HC595

LED Segment Display

Q0

a

Q1

b

Q2

c

Q3

d

Q4

e

Q5

f

Q6

g

Q7

dp
../_images/segment_bb.jpg

Code

Note

  • Ouvrez le fichier 5.10.shiftout_segment.ino situé dans 3in1-kit\basic_project\5.10.shiftout_segment.

  • Ou copiez ce code dans Arduino IDE.

  • Ou téléchargez le code via Arduino Web Editor.

Après le téléchargement réussi du code, vous pourrez voir l’Afficheur à Segments LED afficher les chiffres 0 à 9 séquentiellement.

Comment ça fonctionne ?

shiftOut() permet au 74HC595 de produire 8 signaux numériques. Il envoie le dernier bit du nombre binaire à Q0, et le premier bit à Q7. Autrement dit, écrire le nombre binaire « 00000001 » amènera Q0 à produire un niveau haut et Q1 à Q7 un niveau bas.

Supposons que l’afficheur à 7 segments affiche le chiffre « 2 », nous devons écrire un niveau haut pour a, b, d, e et g, et un niveau bas pour c, f et dp. Cela signifie qu’il faut écrire le nombre binaire « 01011011 ». Pour plus de lisibilité, nous utiliserons la notation hexadécimale « 0x5b ».

../_images/7_segment2.png

De manière similaire, nous pouvons également faire afficher d’autres chiffres à l’afficheur à 7 segments de la même manière. Le tableau suivant montre les codes correspondant à ces chiffres.

Glyph Code

Numbers

Binary Code

Hex Code

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

Écrivez ces codes dans shiftOut() pour faire afficher les nombres correspondants sur l’Afficheur à Segments LED.
