5.10 シフトアウト(セグメントディスプレイ)¶
以前、私たちは shiftout() 関数を使用して8つのLEDを点灯させましたが、このセクションでは7セグメントディスプレイで0-9を表示させる方法を学びます。
7セグメントディスプレイは、実質的に8つのLEDで構成されており、そのうちの7つのストリップ形状のLEDが「8」の形を作り、小さめのドットのLEDが小数点として機能します。これらのLEDは、a、b、c、d、e、f、g、およびdpとしてマークされています。それぞれが独自のアノードピンを持ち、カソードを共有しています。ピンの位置関係は下図に示されています。
必要な部品
このプロジェクトには、以下の部品が必要です。
一式をまとめて購入するのがおすすめです。リンクは以下になります：
名前 |
このキットのアイテム |
リンク |
|---|---|---|
3 in 1 Starter Kit |
380+ |
下記のリンクから個別に購入することも可能です。
コンポーネントの紹介 |
購入リンク |
|---|---|
- |
|

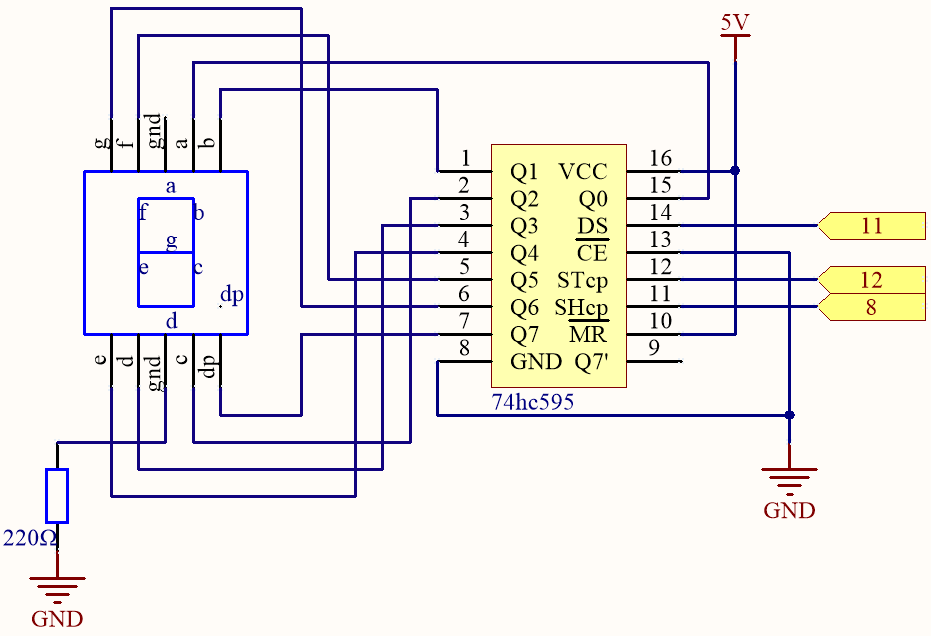

回路図
配線図
74HC595 |
LEDセグメントディスプレイ |
|---|---|
Q0 |
a |
Q1 |
b |
Q2 |
c |
Q3 |
d |
Q4 |
e |
Q5 |
f |
Q6 |
g |
Q7 |
dp |
コード
注釈
3in1-kit\learning_project\5.10.shiftout_segmentのパスの下にある5.10.shiftout_segment.inoファイルを開きます。または、このコードを Arduino IDE にコピーします。
コードのアップロードが成功した後、LEDセグメントディスプレイで0~9が順番に表示されることが確認できます。
どのように動作するのか？
shiftOut() は74HC595に8つのデジタル信号を出力させます。
最後のビットのバイナリ数をQ0に、
最初のビットの出力をQ7に出力します。つまり、
バイナリ数「00000001」を書くと、Q0はハイレベルを出力し、Q1~Q7はローレベルを出力します。
7セグメントディスプレイで数字「2」を表示すると仮定します。 a, b, d, e, gにハイレベルを書き、c, f, dpにローレベルを書く必要があります。 つまり、バイナリ数「01011011」を書く必要があります。 可読性のため、16進数の表記「0x5b」を使用します。
同様に、同じ方法で7セグメントディスプレイに他の数字を表示させることもできます。 以下のテーブルは、これらの数字に対応するコードを示しています。
数字 |
バイナリコード |
16進数コード |
|---|---|---|
0 |
00111111 |
0x3f |
1 |
00000110 |
0x06 |
2 |
01011011 |
0x5b |
3 |
01001111 |
0x4f |
4 |
01100110 |
0x66 |
5 |
01101101 |
0x6d |
6 |
01111101 |
0x7d |
7 |
00000111 |
0x07 |
8 |
01111111 |
0x7f |
9 |
01101111 |
0x6f |
これらのコードを shiftOut() に入力すると、LEDセグメントディスプレイに対応する数字が表示されます。
