ジャンパーワイヤー

2つの端子を接続するワイヤーをジャンパーワイヤーと言います。ジャンパーワイヤーにはさまざまな種類がありますが、ここではブレッドボードで使用されるものに焦点を当てます。特に、ブレッドボード上の任意の位置からマイクロコントローラの入出力ピンに電気信号を伝送するために使用されます。

ジャンプワイヤーは、その「エンドコネクタ」をブレッドボードに提供されるスロットに挿入することで取り付けられます。ブレッドボードの表面の下には、行または列のグループでスロットを接続するいくつかの並列プレートのセットがあり、エリアに応じて変わります。「エンドコネクタ」は、特定のプロトタイプで接続する必要がある特定のスロットに、はんだ付けせずにブレッドボードに挿入されます。

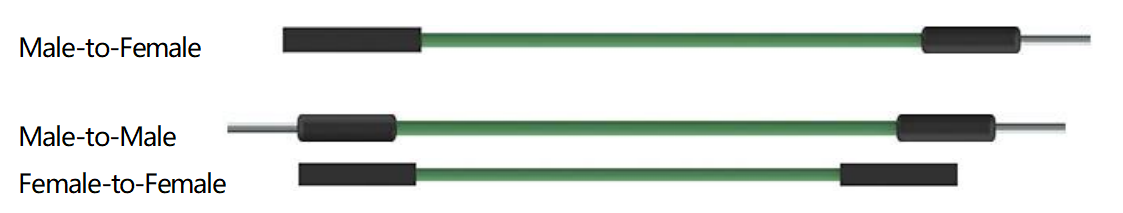

ジャンパーワイヤーには3つのタイプがあります: メス-メス、オス-オス、オス-メス。オス-メスと呼ぶのは、片方の端が突出した先端を持ち、もう片方の端が凹んだメス端子を持っているためです。オス-オスは両方の端がオスで、メス-メスは両端がメスであることを意味します。

プロジェクトには、これらのうちの複数のタイプが使用される場合があります。ジャンプワイヤーの色は異なりますが、それがそれぞれの機能が異なることを意味するわけではありません。それは、各回路間の接続をより明確に識別するためのデザインです。
