2.5 - Lettura del Valore di un Pulsante
Dal nome GPIO (General-purpose input/output), possiamo capire che questi pin hanno sia funzioni di input che di output. Nelle lezioni precedenti, abbiamo utilizzato la funzione di output; in questo capitolo utilizzeremo la funzione di input per leggere il valore di un pulsante.
Componenti Necessari
In questo progetto, ci servono i seguenti componenti.
È sicuramente conveniente acquistare un intero kit, ecco il link:
Nome |
ELEMENTI IN QUESTO KIT |
LINK PER L’ACQUISTO |
|---|---|---|
Kepler Kit |
450+ |
Puoi anche acquistarli separatamente dai link qui sotto.
SN |
INTRODUZIONE COMPONENTE |
QUANTITÀ |
LINK PER L’ACQUISTO |
|---|---|---|---|
1 |
1 |
||
2 |
Cavo Micro USB |
1 |
|
3 |
1 |
||
4 |
Diversi |
||
5 |
1(10KΩ) |
||
6 |
1 |
Schema Elettrico
Un lato del pin del pulsante è collegato a 3.3v, e l’altro lato è collegato a GP14, quindi quando il pulsante viene premuto, GP14 sarà alto. Tuttavia, quando il pulsante non è premuto, GP14 si trova in uno stato sospeso e può essere alto o basso. Per ottenere un livello basso stabile quando il pulsante non è premuto, GP14 deve essere ricollegato a GND tramite una resistenza pull-down da 10K.
Cablaggio
Nota
Possiamo pensare al pulsante a quattro piedini come a un pulsante a forma di «H». I due piedini di sinistra (o destra) sono collegati tra loro, il che significa che una volta che attraversa la linea di divisione centrale, collegherà insieme le due metà delle righe con lo stesso numero. (Ad esempio, nel mio circuito, E23 e F23 sono collegati, così come E25 e F25).
Prima che il pulsante venga premuto, i lati sinistro e destro sono indipendenti l’uno dall’altro, e la corrente non può fluire da un lato all’altro.
Codice
Nota
Puoi aprire il file
2.5_reading_button_value.inonel percorsokepler-kit-main/arduino/2.5_reading_button_value.Oppure copia questo codice nell”Arduino IDE.
Non dimenticare di selezionare la scheda (Raspberry Pi Pico) e la porta corretta prima di cliccare sul pulsante Upload.

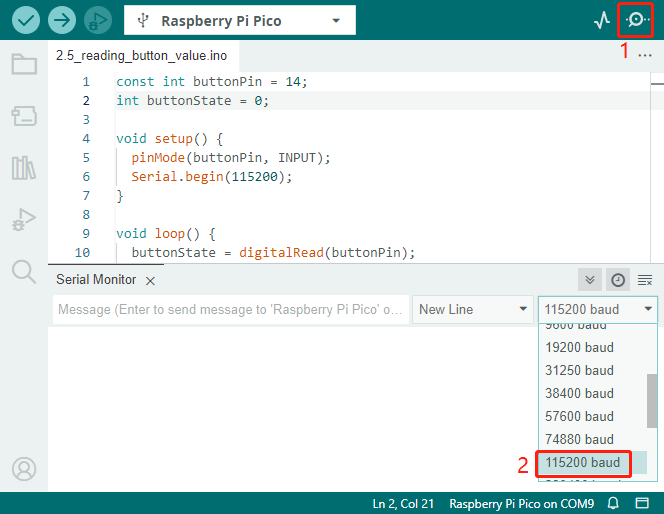

Dopo l’esecuzione del codice, fai clic sull’icona della lente d’ingrandimento nell’angolo in alto a destra dell’IDE di Arduino (Serial Monitor).
Ora, quando premi il pulsante, il Serial Monitor stamperà «Hai premuto il pulsante!».
Come funziona?
Per abilitare il Serial Monitor, è necessario avviare la comunicazione seriale in setup() e impostare la velocità di trasmissione a 9600.
Serial.begin(115200);
Per il pulsante, dobbiamo impostare la loro modalità su INPUT per poter ottenere i loro valori.
pinMode(buttonPin, INPUT);
Leggi lo stato del buttonPin in loop() e assegnalo alla variabile buttonState.
buttonState = digitalRead(buttonPin);
Se lo stato di buttonState è ALTO, il LED lampeggerà.
stampa «Hai premuto il pulsante!» sul Serial Monitor.
if (buttonState == HIGH) {
Serial.println("You pressed the button!");
}
Modalità di Lavoro Pull-up
Successivamente vediamo il cablaggio e il codice quando il pulsante è in modalità di lavoro pull-up, prova a eseguirlo.
L’unica differenza che vedrai rispetto alla modalità pull-down è che la resistenza da 10K è collegata a 3.3V e il pulsante è collegato a GND, in modo che quando il pulsante viene premuto, GP14 otterrà un livello basso, che è l’opposto del valore ottenuto in modalità pull-down.
Quindi, basta cambiare questo codice in if (buttonState == LOW).
