7.8 Lecteur de Musique RFID

À travers notre projet précédent, 6.5 Identification par Radiofréquence (RFID), nous avons appris que le module MFRC522 permet d’écrire jusqu’à 48 caractères d’information sur la carte (ou la clé), y compris la clé d’accès et les informations d’identité, ainsi que la partition musicale.

Par exemple, si vous écrivez EEFGGFEDCCDEEDD EEFGGFEDCCDEDCC, le buzzer jouera la musique lorsque la carte (ou la clé) sera lue à nouveau. Il peut également être équipé d’un WS2812 pour afficher des effets lumineux spectaculaires.

Vous pouvez trouver plus de partitions musicales sur Internet, ou même composer votre propre musique, les enregistrer sur la carte (ou la clé) et les partager avec vos amis !

Composants Requis

Dans ce projet, nous aurons besoin des composants suivants.

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

SN	COMPOSANT	QUANTITÉ	LIEN
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	Transistor	1 (S8050)	ACHETER
6	Résistance	1 (1KΩ)	ACHETER
7	Buzzer Passif Buzzer	1	ACHETER
8	Module MFRC522	1	ACHETER
9	Bande LED WS2812 RGB 8 LEDs	1	ACHETER

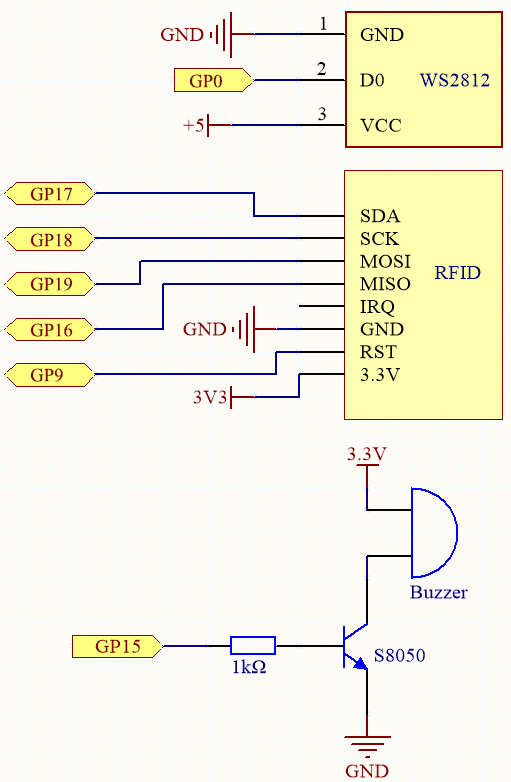

Schéma

Câblage

Code

1. Ouvrez le fichier 6.5_rfid_write.py sous le chemin kepler-kit-main/micropython, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.

   Note

   Ici, vous devez utiliser les bibliothèques dans le dossier mfrc522, veuillez vérifier si elles ont été téléchargées sur Pico, pour un tutoriel détaillé référez-vous à 1.4 Télécharger les Bibliothèques sur le Pico.

2. Après l’exécution, tapez EEFGGFEDCCDEEDD EEFGGFEDCCDEDCC dans le shell, puis rapprochez la carte (ou la clé) du module MFRC522 pour enregistrer la partition de « L’Hymne à la Joie ».

3. Ouvrez le fichier 7.8_rfid_music_player.py sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.

   ###################################
    # Utilisez 'write.py' pour écrire #
    # une partition sur la carte, cet #
    # exemple jouera la partition     #
    ###################################
    # Partition de L'Hymne à la Joie :#
    # EEFGGFEDCCDEEDD EEFGGFEDCCDEDCC  #
    ###################################

    from mfrc522 import SimpleMFRC522
    import machine
    import time
    from ws2812 import WS2812
    import urandom

    # Configuration des LED WS2812
    # Initialiser une bande WS2812 de 8 LEDs sur la broche 0
    ws = WS2812(machine.Pin(0), 8)

    # Configuration du lecteur RFID MFRC522
    # Initialiser le lecteur RFID en utilisant SPI sur des broches spécifiques
    reader = SimpleMFRC522(spi_id=0, sck=18, miso=16, mosi=19, cs=17, rst=9)

    # Fréquences des notes pour le buzzer (en Hertz)
    NOTE_C4 = 262
    NOTE_D4 = 294
    NOTE_E4 = 330
    NOTE_F4 = 349
    NOTE_G4 = 392
    NOTE_A4 = 440
    NOTE_B4 = 494
    NOTE_C5 = 523

    # Initialiser le PWM pour le buzzer sur la broche 15
    buzzer = machine.PWM(machine.Pin(15))

    # Liste des fréquences de notes correspondant aux notes musicales
    note = [NOTE_C4, NOTE_D4, NOTE_E4, NOTE_F4, NOTE_G4, NOTE_A4, NOTE_B4, NOTE_C5]

    # Fonction pour jouer un ton sur le buzzer avec une fréquence et une durée spécifiées
    def tone(pin, frequency, duration):
        pin.freq(frequency)  # Régler la fréquence du buzzer
        pin.duty_u16(30000)  # Régler le cycle de service à 50% (approx)
        time.sleep_ms(duration)  # Jouer le ton pour la durée spécifiée
        pin.duty_u16(0)  # Arrêter le ton en mettant le cycle de service à 0

    # Fonction pour allumer une LED WS2812 à un index spécifique avec une couleur aléatoire
    def lumi(index):
        for i in range(8):
            ws[i] = 0x000000  # Éteindre toutes les LEDs
        ws[index] = int(urandom.uniform(0, 0xFFFFFF))  # Définir une couleur aléatoire pour la LED à l'index donné
        ws.write()  # Écrire les données de couleur aux LEDs WS2812

    # Encoder le texte des notes musicales en indices et jouer les notes correspondantes
    words = ["C", "D", "E", "F", "G", "A", "B", "N"]  # Correspondance des notes musicales aux caractères
    def take_text(text):
        string = text.replace(' ', '').upper()  # Supprimer les espaces et convertir le texte en majuscules
        while len(string) > 0:
            index = words.index(string[0])  # Trouver l'index de la première note dans la chaîne
            tone(buzzer, note[index], 250)  # Jouer la note correspondante sur le buzzer pendant 250 ms
            lumi(index)  # Allumer la LED correspondant à la note
            string = string[1:]  # Passer au caractère suivant dans la chaîne

    # Fonction pour lire la carte RFID et jouer la partition stockée
    def read():
        print("Reading...Please place the card...")
        id, text = reader.read()  # Lire la carte RFID (ID et texte stocké)
        print("ID: %s\nText: %s" % (id, text))  # Afficher l'ID et le texte
        take_text(text)  # Jouer la partition à partir du texte stocké sur la carte

    # Commencer la lecture de la carte RFID et jouer la partition correspondante
    read()

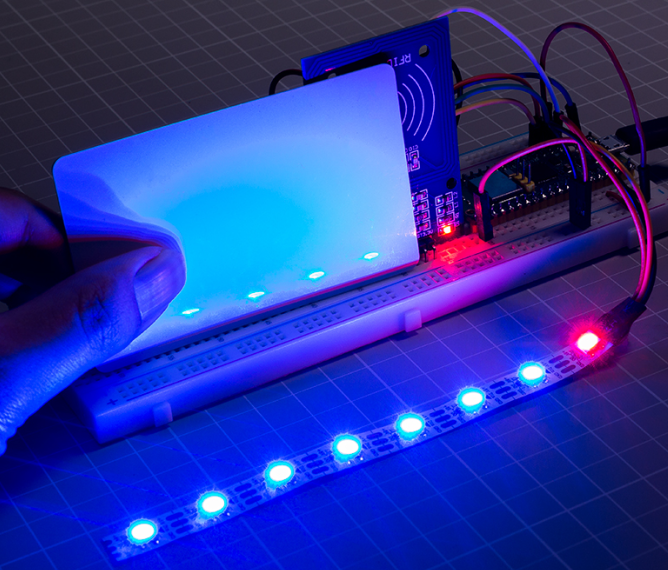

4. En rapprochant à nouveau la carte (ou la clé) du module MFRC522, le buzzer jouera la musique stockée sur la carte (ou la clé), et la bande RGB s’allumera avec des couleurs aléatoires.
