7.5 JEU - 10 Secondes

Pour mettre votre concentration à l’épreuve, suivez-moi pour créer un appareil de jeu. Fabriquez une baguette magique en connectant l’interrupteur à bascule à un bâton. Lorsque vous secouez la baguette, l’afficheur 4 chiffres commencera à compter, et quand vous la secouerez à nouveau, le compteur s’arrêtera. Pour gagner, vous devez réussir à maintenir le décompte affiché à 10.00. Vous pouvez jouer avec vos amis pour voir qui est le véritable maître du temps.

Composants requis

Pour ce projet, nous aurons besoin des composants suivants.

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom

ÉLÉMENTS DANS CE KIT

LIEN

Kit Kepler

450+

Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

SN

COMPOSANT

QUANTITÉ

LIEN

1

Découvrir le Pico W

1

ACHETER

2

Câble Micro USB

1

3

Plaque d’essai (Breadboard)

1

ACHETER

4

Fils de connexion (Jumper Wires)

Plusieurs

ACHETER

5

Résistance

5(4-220Ω, 1-10KΩ)

ACHETER

6

Afficheur 7 segments à 4 chiffres

1

7

74HC595

1

ACHETER

8

Interrupteur à Inclinaison

1

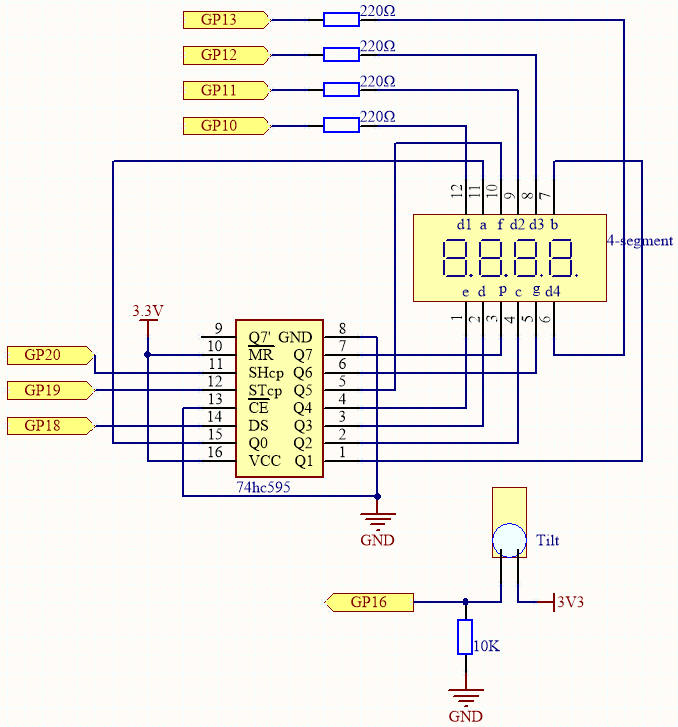

Schéma

sch_10_second

  • Ce circuit est basé sur 5.3 Compteur de Temps avec l’ajout d’un interrupteur à bascule.

  • GP16 est à l’état haut lorsque l’interrupteur à bascule est en position verticale ; bas lorsqu’il est incliné.

Câblage

wiring_game_10_second

Code

Note

  • Ouvrez le fichier 7.5_game_10_second.py sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.

  • N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.

  • Pour des tutoriels détaillés, veuillez vous référer à Ouvrir et Exécuter du Code Directement.

import machine
import time

# Codes pour afficher les chiffres 0-9 sur un afficheur 7 segments, en utilisant l'hexadécimal pour représenter les segments LED
SEGCODE = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f]

# Définir les broches pour la communication avec le registre à décalage (74HC595)
sdi = machine.Pin(18, machine.Pin.OUT)   # Entrée de données série
rclk = machine.Pin(19, machine.Pin.OUT)  # Horloge de registre (Latch)
srclk = machine.Pin(20, machine.Pin.OUT) # Horloge du registre à décalage

# Initialiser la liste pour stocker les broches de contrôle des 4 chiffres
placePin = []

# Définir les broches de contrôle pour chaque chiffre (anodes communes)
pin = [10,13,12,11]  # Numéros de broches pour l'afficheur 4 chiffres
for i in range(4):
    placePin.append(None)  # Réserver de la place dans la liste
    placePin[i] = machine.Pin(pin[i], machine.Pin.OUT)  # Initialiser les broches en sortie

# Fonction pour sélectionner quel chiffre (0-3) afficher en contrôlant les broches d'anode commune
def pickDigit(digit):
    for i in range(4):
        placePin[i].value(1)  # Éteindre tous les chiffres
    placePin[digit].value(0)  # Allumer le chiffre sélectionné

# Fonction pour effacer l'affichage en envoyant '0x00' au registre à décalage
def clearDisplay():
    hc595_shift(0x00)

# Fonction pour envoyer des données au registre à décalage (74HC595)
def hc595_shift(dat):
    rclk.low()  # Tirer le verrou à bas pour préparer le décalage des données
    time.sleep_us(200)  # Petit délai pour la stabilité du timing
    for bit in range(7, -1, -1):  # Parcourir chaque bit (MSB en premier)
        srclk.low()  # Préparer à envoyer le prochain bit
        time.sleep_us(200)
        value = 1 & (dat >> bit)  # Extraire le bit actuel des données
        sdi.value(value)  # Régler la ligne de données sur la valeur du bit actuel
        time.sleep_us(200)
        srclk.high()  # Pulsation de l'horloge de décalage pour stocker le bit dans le registre
        time.sleep_us(200)
    time.sleep_us(200)
    rclk.high()  # Pulsation de l'horloge de registre pour déplacer les données vers la sortie

# Fonction pour afficher un nombre sur l'afficheur 7 segments
# Cette fonction divise le nombre en ses chiffres individuels et les affiche un par un
def display(num):
    pickDigit(0)  # Sélectionner les unités
    hc595_shift(SEGCODE[num % 10])  # Afficher les unités

    pickDigit(1)  # Sélectionner les dizaines
    hc595_shift(SEGCODE[num % 100 // 10])  # Afficher les dizaines

    pickDigit(2)  # Sélectionner les centaines
    hc595_shift(SEGCODE[num % 1000 // 100] + 0x80)  # Afficher les centaines (avec point décimal)

    pickDigit(3)  # Sélectionner les milliers
    hc595_shift(SEGCODE[num % 10000 // 1000])  # Afficher les milliers

# Initialiser le capteur à bascule sur la broche 16
tilt_switch = machine.Pin(16, machine.Pin.IN)

# Indicateur booléen pour contrôler si le comptage doit continuer
count_flag = False

# Gestionnaire d'interruptions pour l'interrupteur à bascule, bascule l'état de comptage à chaque déclenchement
def shake(pin):
    global timeStart, count_flag
    count_flag = not count_flag  # Basculer l'état de comptage
    if count_flag == True:
        timeStart = time.ticks_ms()  # Enregistrer le moment où le comptage commence

# Configurer une interruption sur l'interrupteur à bascule pour détecter les secousses et appeler la fonction shake()
tilt_switch.irq(trigger=machine.Pin.IRQ_RISING, handler=shake)

# Initialiser la variable de comptage à zéro
count = 0

# Boucle principale pour mettre continuellement à jour l'affichage en fonction du temps écoulé depuis le déclenchement de l'interrupteur à bascule
while True:
    if count_flag == True:
        count = int((time.ticks_ms() - timeStart) / 10)  # Calculer le comptage en dixièmes de seconde
    display(count)  # Mettre à jour l'affichage avec le comptage actuel

L’afficheur 4 chiffres commencera à compter lorsque vous secouerez la baguette, et s’arrêtera lorsque vous la secouerez à nouveau. Vous gagnez si vous parvenez à maintenir le décompte affiché à 10.00. Le jeu reprendra après une nouvelle secousse.
