7.6 Feu de circulation

Le Traffic Light est un dispositif de signalisation installé aux intersections, passages pour piétons et autres endroits pour réguler la circulation.

Les signaux de circulation sont normalisés par la Convention de Vienne sur la signalisation routière. Ils accordent la priorité aux usagers en alternant des LEDs de trois couleurs standardisées.

Feu rouge : La circulation doit s’arrêter devant un feu rouge clignotant, équivalent à un panneau stop.
Feu jaune : Un signal d’avertissement indique un passage imminent au rouge. Les feux jaunes sont interprétés différemment selon les pays (régions).
Feu vert : Autorise la circulation dans la direction indiquée.

Dans ce projet, nous allons utiliser trois LEDs de différentes couleurs pour simuler les changements de feux de circulation et un afficheur 7 segments à 4 chiffres pour afficher la durée de chaque état du feu.

Composants requis

Pour ce projet, nous aurons besoin des composants suivants.

Il est bien sûr plus pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

N°	COMPOSANT	QUANTITÉ	LIEN
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	Résistance	7 (220Ω)	ACHETER
6	Afficheur 7 segments à 4 chiffres	1
7	74HC595	1	ACHETER
8	LED	3	ACHETER

Schéma

sch_traffic_light

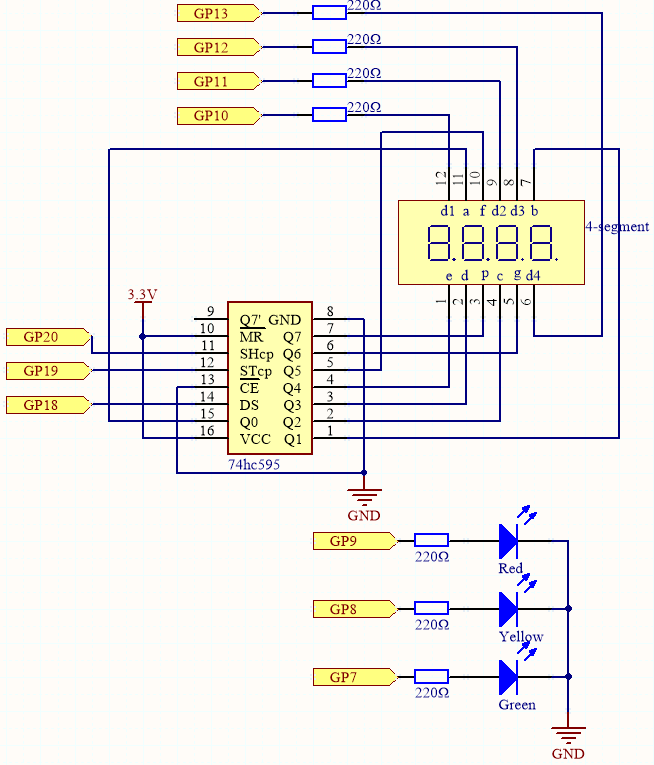

Ce circuit est basé sur le 5.3 Compteur de Temps avec l’ajout de 3 LEDs.
Les 3 LEDs rouges, jaunes et vertes sont connectées respectivement aux GP7~GP9.

Câblage

Code

Note

Ouvrez le fichier 7.6_traffic_light.py situé sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.
N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.
Pour des tutoriels détaillés, veuillez vous référer à Ouvrir et Exécuter du Code Directement.

import machine
import time
from machine import Timer

# Définir la durée pour chaque couleur de feu en secondes [Vert, Jaune, Rouge]
lightTime = [30, 5, 30]

# Codes de l'afficheur 7 segments pour les chiffres 0-9, utilisant des valeurs hexadécimales pour représenter les segments LED
SEGCODE = [0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f]

# Initialiser les broches pour la communication avec le registre à décalage (74HC595)
sdi = machine.Pin(18, machine.Pin.OUT)   # Entrée de données série
rclk = machine.Pin(19, machine.Pin.OUT)  # Horloge de registre (Latch)
srclk = machine.Pin(20, machine.Pin.OUT) # Horloge de registre à décalage

# Initialiser la liste pour stocker les broches de contrôle des 4 chiffres de l'afficheur 7 segments
placePin = []
pin = [10, 13, 12, 11]  # Numéros de broches pour l'afficheur 4 chiffres
for i in range(4):
    placePin.append(None)  # Réserver un espace dans la liste
    placePin[i] = machine.Pin(pin[i], machine.Pin.OUT)  # Initialiser les broches en sortie

# Fonction pour sélectionner quel chiffre (0-3) afficher en contrôlant les broches d'anode commune
def pickDigit(digit):
    for i in range(4):
        placePin[i].value(1)  # Éteindre tous les chiffres
    placePin[digit].value(0)  # Allumer le chiffre sélectionné

# Fonction pour effacer l'afficheur en envoyant '0x00' au registre à décalage
def clearDisplay():
    hc595_shift(0x00)

# Fonction pour envoyer des données au registre à décalage (74HC595)
def hc595_shift(dat):
    rclk.low()  # Abaisser la latch pour préparer le décalage de données
    time.sleep_us(200)  # Petit délai pour la stabilité du timing
    for bit in range(7, -1, -1):  # Parcourir chaque bit (MSB d'abord)
        srclk.low()  # Préparer pour envoyer le bit suivant
        time.sleep_us(200)
        value = 1 & (dat >> bit)  # Extraire le bit actuel des données
        sdi.value(value)  # Régler la ligne de données sur la valeur du bit actuel
        time.sleep_us(200)
        srclk.high()  # Pulse l'horloge de décalage pour enregistrer le bit
        time.sleep_us(200)
    time.sleep_us(200)
    rclk.high()  # Pulse l'horloge de registre pour déplacer les données vers la sortie

# Fonction pour afficher un nombre sur l'afficheur 7 segments
# Cette fonction décompose le nombre en ses chiffres individuels et les affiche
def display(num):
    pickDigit(0)  # Sélectionner l'unité
    hc595_shift(SEGCODE[num % 10])  # Afficher l'unité

    pickDigit(1)  # Sélectionner la dizaine
    hc595_shift(SEGCODE[num % 100 // 10])  # Afficher la dizaine

    pickDigit(2)  # Sélectionner la centaine
    hc595_shift(SEGCODE[num % 1000 // 100])  # Afficher la centaine

    pickDigit(3)  # Sélectionner le millier
    hc595_shift(SEGCODE[num % 10000 // 1000])  # Afficher le millier

# Configuration des LEDs du feu de circulation (Rouge, Jaune, Vert)
# Les LEDs sont connectées aux broches 9 (Vert), 8 (Jaune) et 7 (Rouge)
pin = [7, 8, 9]  # Numéros de broches pour les LEDs
led = []
for i in range(3):
    led.append(None)  # Réserver un espace dans la liste
    led[i] = machine.Pin(pin[i], machine.Pin.OUT)  # Initialiser chaque broche en sortie pour les LEDs

# Fonction pour allumer la LED correcte en fonction de l'état actuel
# 0 = Vert, 1 = Jaune, 2 = Rouge
def lightup(state):
    for i in range(3):
        led[i].value(0)  # Éteindre toutes les LEDs
    led[state].value(1)  # Allumer la LED sélectionnée (Vert, Jaune ou Rouge)

# Variables liées au timer
counter = 0  # Compteur pour le temps restant
color_state = 0  # État actuel du feu de circulation (0 = Vert, 1 = Jaune, 2 = Rouge)

# Fonction de rappel d'interruption du timer pour mettre à jour l'état du feu de circulation et le compteur
def time_count(ev):
    global counter, color_state
    counter -= 1  # Réduire le compteur de 1 seconde
    if counter <= 0:  # Si le compteur atteint zéro, passer à la couleur suivante
        color_state = (color_state + 1) % 3  # Cycle entre Vert, Jaune et Rouge
        counter = lightTime[color_state]  # Réinitialiser le compteur en fonction de la durée de la nouvelle couleur

# Initialiser un timer pour appeler la fonction time_count toutes les 1 seconde (1000ms)
tim = Timer(period=1000, mode=Timer.PERIODIC, callback=time_count)

# Boucle principale pour mettre à jour l'afficheur 7 segments et les LEDs du feu de circulation
while True:
    display(counter)  # Mettre à jour l'afficheur avec le temps restant
    lightup(color_state)  # Mettre à jour les LEDs du feu de circulation en fonction de la couleur actuelle

Lorsque le code est exécuté, la LED verte reste allumée pendant 30 secondes, la LED jaune reste allumée pendant 5 secondes, et la LED rouge reste allumée pendant 30 secondes.
