7.4 Compteur de Passagers

Dans les grands centres commerciaux, aéroports, gares, musées et autres lieux publics comme les salles d’exposition, le flux de passagers est une donnée indispensable.

Par exemple, dans les aéroports et les gares, le nombre de personnes doit être strictement contrôlé pour garantir la sécurité et fluidifier les déplacements. Il est également possible de savoir quand il y a plus de visiteurs dans les centres commerciaux et les magasins, combien de commandes chaque utilisateur peut générer, etc. Ainsi, nous pouvons analyser les habitudes de consommation des gens et augmenter le chiffre d’affaires.

Les compteurs de passagers aident à comprendre le fonctionnement de ces lieux publics et à organiser leurs opérations de manière efficace.

Un simple compteur de passagers peut être créé à l’aide d’un capteur PIR et d’un affichage 7 segments à 4 chiffres.

Composants Requis

Dans ce projet, nous aurons besoin des composants suivants.

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

SN	COMPOSANT	QUANTITÉ	LIEN
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	Résistance	4 (220Ω)	ACHETER
6	Afficheur 7 segments à 4 chiffres	1
7	74HC595	1	ACHETER
8	Module Capteur de Mouvement PIR	1	ACHETER

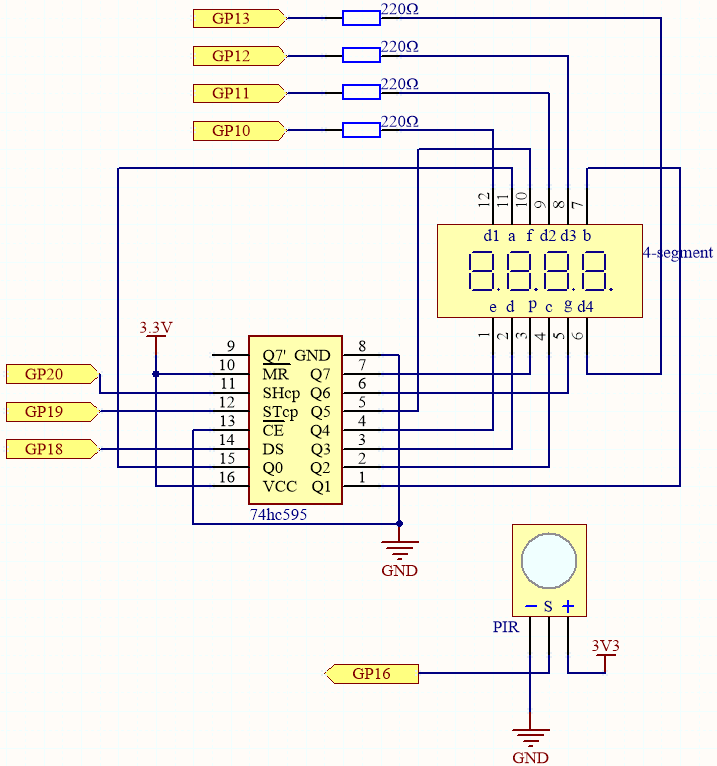

Schéma

• Ce circuit est basé sur le 5.3 Compteur de Temps avec l’ajout d’un module PIR.

• Le PIR envoie un signal haut d’environ 2,8 secondes lorsqu’une personne passe devant lui.

• Le module PIR possède deux potentiomètres : l’un ajuste la sensibilité, l’autre ajuste la distance de détection. Pour un meilleur fonctionnement du module PIR, il faut tourner les deux potentiomètres à fond dans le sens antihoraire.

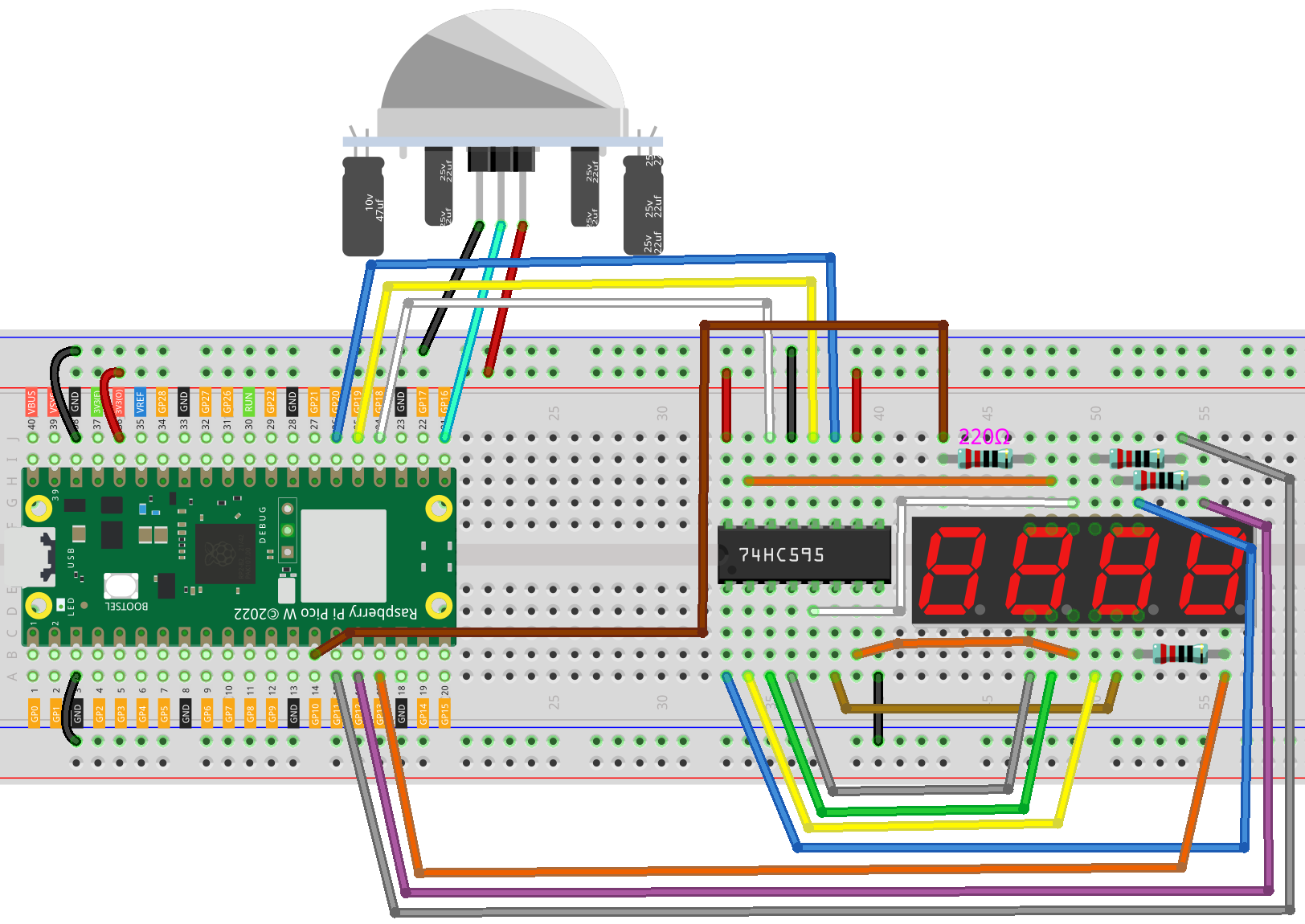

Câblage

Code

Note

• Ouvrez le fichier 7.4_passenger_counter.py sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.

• N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.

• Pour des tutoriels détaillés, veuillez vous référer à Ouvrir et Exécuter du Code Directement.

import machine
import time

# Initialiser le capteur PIR sur la broche 16, configuré en entrée
pir_sensor = machine.Pin(16, machine.Pin.IN)

# Codes d'affichage 7 segments pour les chiffres 0-9, en utilisant l'hexadécimal pour représenter les segments LED
SEGCODE = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f]

# Définir les broches pour la communication avec le registre de décalage (74HC595)
sdi = machine.Pin(18, machine.Pin.OUT)   # Entrée de données série
rclk = machine.Pin(19, machine.Pin.OUT)  # Horloge de registre (Latch)
srclk = machine.Pin(20, machine.Pin.OUT) # Horloge du registre de décalage

# Initialiser la liste pour stocker les broches de contrôle des 4 chiffres
placePin = []

# Définir les broches de contrôle pour chaque chiffre (anodes communes)
pin = [10,13,12,11] # Numéros de broche pour l'affichage 4 chiffres
for i in range(4):
    placePin.append(None)  # Réserver de la place dans la liste
    placePin[i] = machine.Pin(pin[i], machine.Pin.OUT)  # Initialiser la broche en sortie

# Initialiser le compteur pour suivre les événements de mouvement détectés
count = 0

# Fonction pour sélectionner quel chiffre (0-3) afficher en contrôlant les broches d'anodes communes
def pickDigit(digit):
    for i in range(4):
        placePin[i].value(1)  # Éteindre tous les chiffres
    placePin[digit].value(0)  # Allumer le chiffre sélectionné

# Fonction pour effacer l'affichage en envoyant '0x00' au registre de décalage
def clearDisplay():
    hc595_shift(0x00)

# Fonction pour envoyer des données au registre de décalage (74HC595)
def hc595_shift(dat):
    rclk.low()  # Tirer la latch en bas pour préparer le décalage des données
    time.sleep_us(200)  # Petite pause pour la stabilité du timing
    for bit in range(7, -1, -1):  # Boucler à travers chaque bit (MSB en premier)
        srclk.low()  # Préparer pour envoyer le bit suivant
        time.sleep_us(200)
        value = 1 & (dat >> bit)  # Extraire le bit courant des données
        sdi.value(value)  # Régler la ligne de données sur la valeur du bit courant
        time.sleep_us(200)
        srclk.high()  # Pulser l'horloge de décalage pour stocker le bit dans le registre
        time.sleep_us(200)
    time.sleep_us(200)
    rclk.high()  # Pulser l'horloge de registre pour déplacer les données vers la sortie

# Gestionnaire d'interruption pour le capteur PIR, déclenché à la détection de mouvement (front montant)
# Incrémente le compteur de mouvements chaque fois que le capteur est déclenché
def motion_detected(pin):
    global count
    count = count + 1  # Incrémenter le compteur à la détection de mouvement

# Configurer une interruption pour détecter les mouvements à l'aide du capteur PIR
pir_sensor.irq(trigger=machine.Pin.IRQ_RISING, handler=motion_detected)

# Boucle principale pour mettre à jour en continu l'affichage 7 segments avec le compteur courant
while True:
    # Mettre à jour le premier chiffre (unités)
    pickDigit(0)
    hc595_shift(SEGCODE[count % 10])

    # Mettre à jour le deuxième chiffre (dizaines)
    pickDigit(1)
    hc595_shift(SEGCODE[count % 100 // 10])

    # Mettre à jour le troisième chiffre (centaines)
    pickDigit(2)
    hc595_shift(SEGCODE[count % 1000 // 100])

    # Mettre à jour le quatrième chiffre (milliers)
    pickDigit(3)
    hc595_shift(SEGCODE[count % 10000 // 1000])

Lorsque le code est exécuté, le nombre sur l’affichage 7 segments à 4 chiffres sera incrémenté de un chaque fois qu’une personne passe devant le module PIR.
