7.3 Lampe d’Alarme avec Sirène
Les gyrophares sont souvent visibles dans la vie réelle (ou dans les films). Ils sont généralement utilisés pour réguler le trafic, servir de dispositif d’avertissement et comme accessoire de sécurité essentiel pour les officiers, véhicules d’urgence, camions de pompiers et véhicules d’intervention. Quand vous voyez leurs lumières ou entendez leur son, soyez prudent, cela signifie que vous (ou votre entourage) pourriez être en danger.

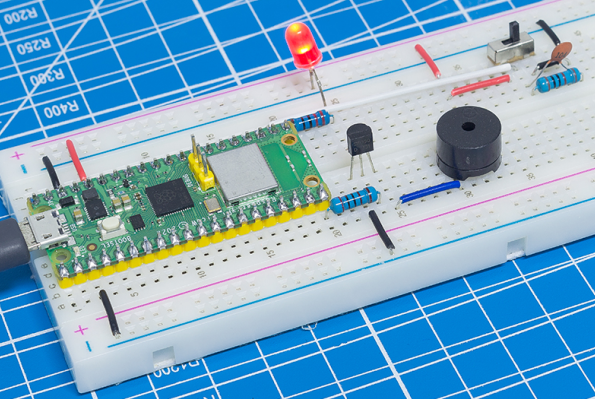

Ici, une LED et un buzzer sont utilisés pour créer un petit feu d’avertissement, activé par un interrupteur à glissière.
Composants Requis
Pour ce projet, nous avons besoin des composants suivants :
Il est plus pratique d’acheter un kit complet, voici le lien :
Nom |
ARTICLES DANS CE KIT |
LIEN |
|---|---|---|
Kepler Kit |
450+ |
Vous pouvez également les acheter séparément via les liens ci-dessous :
SN |
COMPOSANT |
QUANTITÉ |
LIEN |
|---|---|---|---|
1 |
1 |
||
2 |
Câble Micro USB |
1 |
|
3 |
1 |
||
4 |
Plusieurs |
||
5 |
1 |
||
6 |
1(S8050) |
||
7 |
3(1KΩ, 220Ω, 10KΩ) |
||
8 |
Buzzer Passif Buzzer |
1 |
|
9 |
1(104) |
||
10 |
1 |

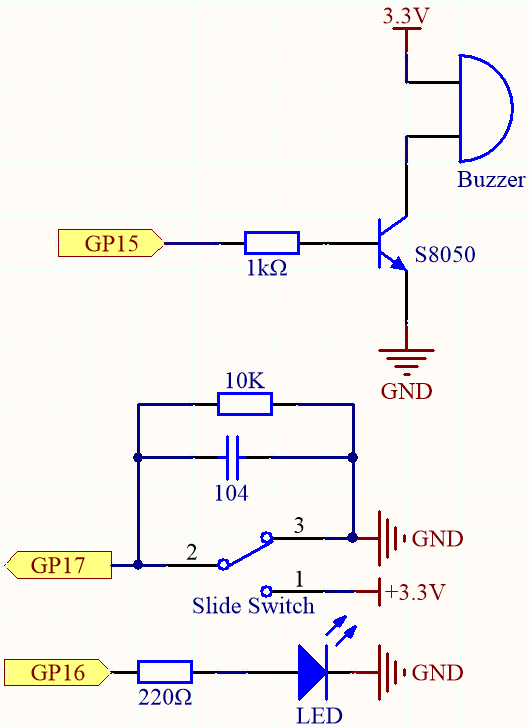

Schéma
Le GP17 est connecté à la broche centrale de l’interrupteur à glissière, avec une résistance de 10K et un condensateur (filtre) en parallèle vers la masse, ce qui permet à l’interrupteur de sortir un niveau haut ou bas stable lorsqu’il est basculé à gauche ou à droite.
Dès que le GP15 est à un niveau haut, le transistor NPN conduit, activant le buzzer passif qui commence à émettre un son. Ce buzzer passif est programmé pour augmenter progressivement en fréquence afin de produire un son de sirène.
Une LED est connectée au GP16 et est programmée pour varier périodiquement en intensité, simulant ainsi un gyrophare.

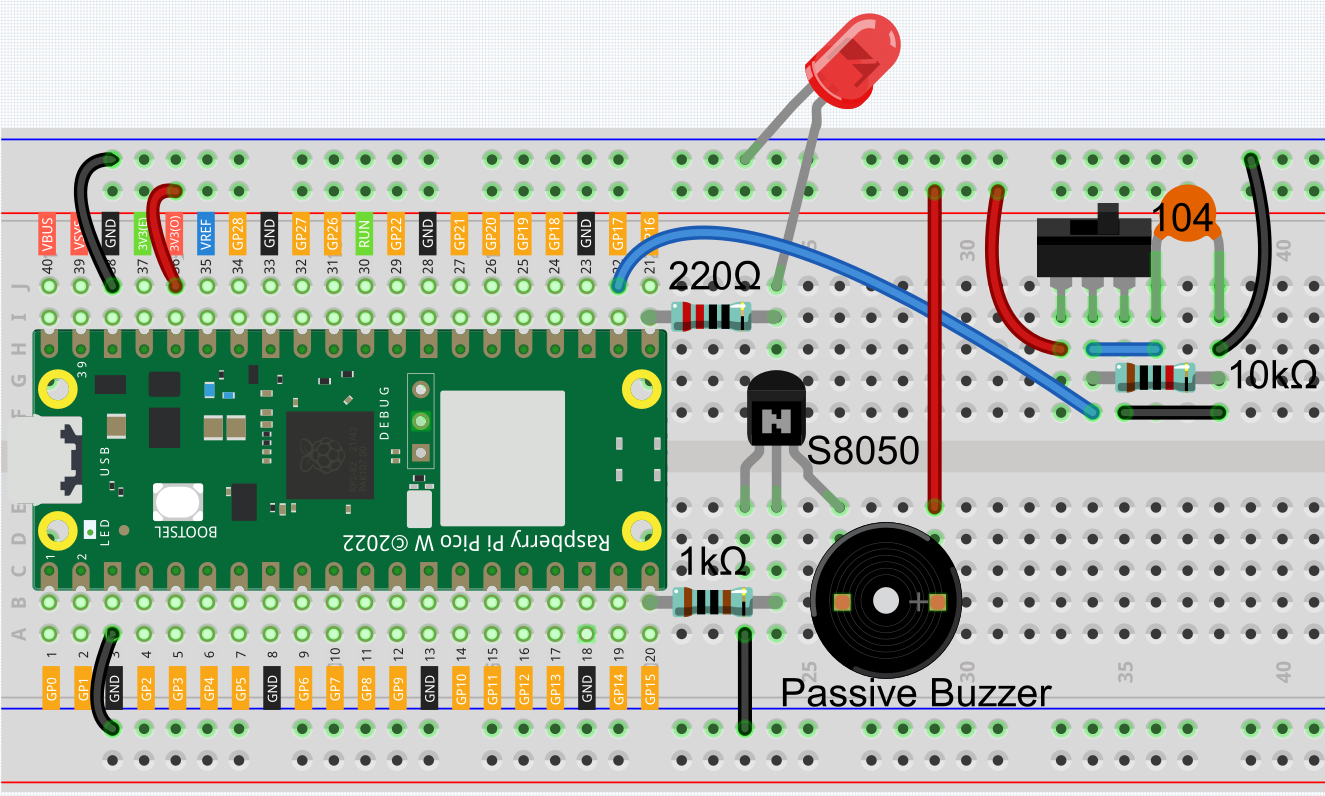

Câblage
Code
Note
Ouvrez le fichier
7.3_alarm_siren_lamp.pysous le cheminkepler-kit-main/micropythonou copiez ce code dans Thonny, puis cliquez sur « Exécuter le script actuel » ou appuyez simplement sur F5 pour l’exécuter.N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.
Pour des tutoriels détaillés, veuillez vous référer à Ouvrir et Exécuter du Code Directement.
import machine
import time
# Initialiser le PWM pour le buzzer (sur la broche 15) et la LED (sur la broche 16)
buzzer = machine.PWM(machine.Pin(15)) # PWM pour le buzzer
led = machine.PWM(machine.Pin(16)) # PWM pour la LED
led.freq(1000) # Régler la fréquence du PWM de la LED à 1kHz
# Initialiser l'interrupteur (sur la broche 17) en tant que broche d'entrée
switch = machine.Pin(17, machine.Pin.IN)
# Fonction pour arrêter le buzzer en réglant le cycle de service à 0%
def noTone(pin):
pin.duty_u16(0) # Régler le cycle de service PWM à 0, arrêtant ainsi le son
# Fonction pour jouer un son sur le buzzer avec une fréquence spécifiée
def tone(pin, frequency):
pin.freq(frequency) # Régler la fréquence pour le buzzer
pin.duty_u16(30000) # Régler le cycle de service à environ 50% (30000 sur 65535)
# Fonction pour mapper une valeur d'une plage à une autre
def interval_mapping(x, in_min, in_max, out_min, out_max):
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min
# Gestionnaire d'interruptions pour basculer le bell_flag lorsque l'interrupteur est pressé
def toggle(pin):
global bell_flag
bell_flag = not bell_flag # Basculer la valeur de bell_flag
print(bell_flag) # Afficher l'état actuel de bell_flag pour le débogage
# Changer l'interruption de l'interrupteur en fonction de l'état de bell_flag
if bell_flag:
# Si bell_flag est True, écouter un front descendant (quand l'interrupteur est relâché)
switch.irq(trigger=machine.Pin.IRQ_FALLING, handler=toggle)
else:
# Si bell_flag est False, écouter un front montant (quand l'interrupteur est pressé)
switch.irq(trigger=machine.Pin.IRQ_RISING, handler=toggle)
# Initialiser bell_flag à False (buzzer et LED éteints par défaut)
bell_flag = False
# Configurer une interruption pour détecter quand l'interrupteur est pressé (front montant)
switch.irq(trigger=machine.Pin.IRQ_RISING, handler=toggle)
# Boucle principale pour contrôler le buzzer et la LED en fonction de bell_flag
while True:
if bell_flag == True:
# Si bell_flag est True, augmenter progressivement la luminosité de la LED
# et changer la fréquence du buzzer pour simuler un effet de sirène
for i in range(0, 100, 2): # Boucler de 0 à 100 par pas de 2
led.duty_u16(int(interval_mapping(i, 0, 100, 0, 65535))) # Mapper i à la luminosité de la LED
tone(buzzer, int(interval_mapping(i, 0, 100, 130, 800))) # Mapper i à la fréquence du buzzer
time.sleep_ms(10) # Courte pause pour créer une montée en douceur
else:
# Si bell_flag est False, arrêter le buzzer et éteindre la LED
noTone(buzzer) # Arrêter le buzzer
led.duty_u16(0) # Éteindre la LED (cycle de service à 0)
Après l’exécution du programme, basculez l’interrupteur à glissière vers la gauche (ou vers la droite, selon le câblage de votre interrupteur), et le buzzer émettra un son d’alarme progressif tandis que la LED changera de luminosité en conséquence. Basculez l’interrupteur dans l’autre sens pour arrêter le buzzer et la LED.
