7.11 Contrôleur Somatosensoriel

Si vous regardez beaucoup de films de robots, vous avez probablement vu ce genre de scènes. Le protagoniste tourne son poignet et le robot géant suit ; le protagoniste serre son poing, et le robot imite, ce qui est très impressionnant.

L’utilisation de cette technologie est déjà courante dans les universités et les instituts de recherche, et l’arrivée de la 5G va considérablement étendre ses domaines d’application. La chirurgie à distance avec le robot chirurgical « da Vinci » en est un exemple typique.

Un système robotique de ce type est généralement composé de deux modules : un module de capture des mouvements humains et un module d’actionnement de bras robotique (certains scénarios incluent également un module de communication de données).

Le MPU6050 est utilisé ici pour implémenter la capture des mouvements humains (en le fixant sur un gant) et le servo est utilisé pour représenter le mouvement du bras robotique.

Composants Requis

Dans ce projet, nous aurons besoin des composants suivants.

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

SN	COMPOSANT	QUANTITÉ	LIEN
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	Module MPU6050	1
6	Servo	1	ACHETER

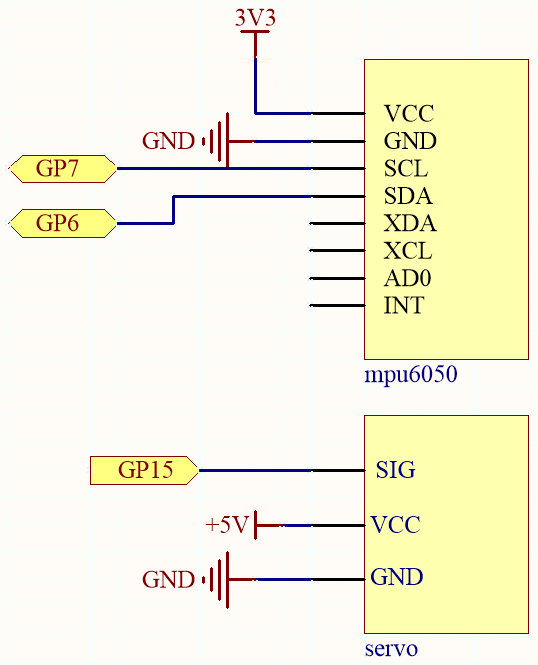

Schéma

sch_somato

Le MPU6050 calcule l’angle d’attitude en fonction des valeurs d’accélération dans chaque direction.

Le programme contrôlera le servo pour effectuer l’angle de déviation correspondant au changement de l’angle d’attitude.

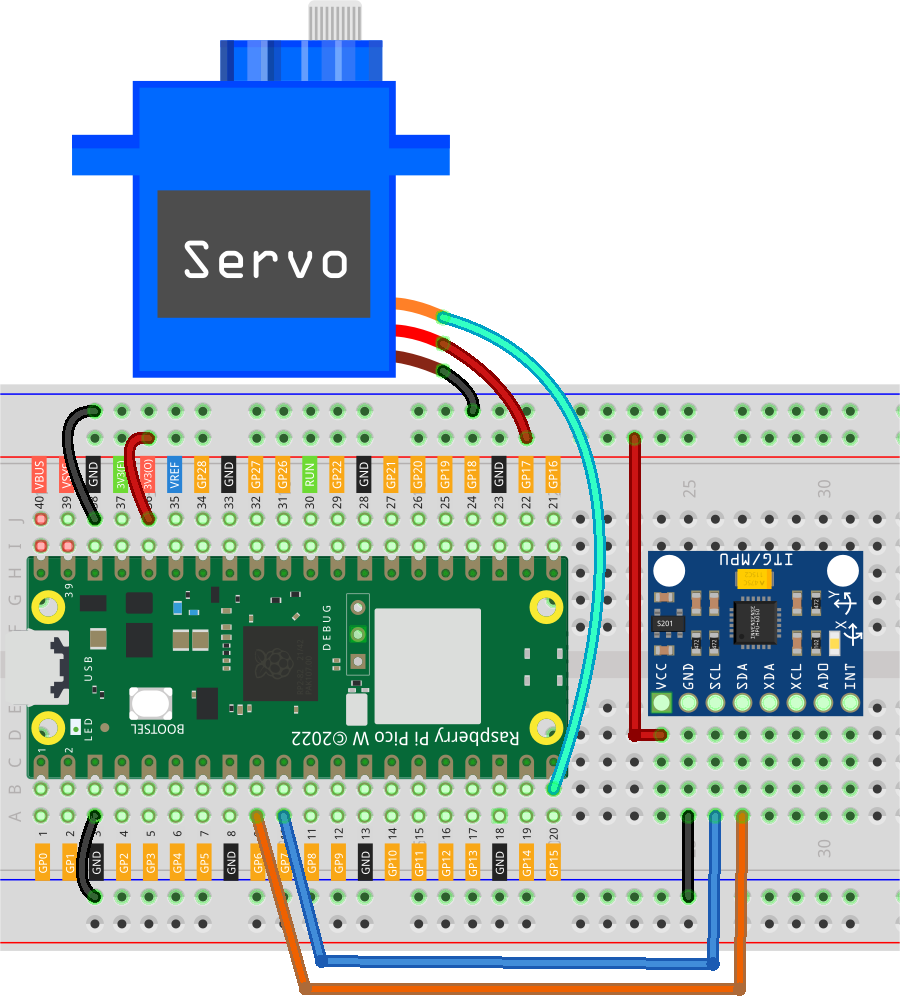

Câblage

wiring_somatosensory_controller

Code

Note

Ouvrez le fichier 7.11_somatosensory_controller.py sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.
N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.
Pour des tutoriels détaillés, veuillez consulter Ouvrir et Exécuter du Code Directement.
Vous devez utiliser les fichiers imu.py et vector3d.py, assurez-vous qu’ils sont bien téléchargés sur le Pico W, pour un tutoriel détaillé, consultez 1.4 Télécharger les Bibliothèques sur le Pico.

from imu import MPU6050
from machine import I2C, Pin
import time
import math

# Initialiser la communication I2C pour l'accéléromètre MPU6050
i2c = I2C(1, sda=Pin(6), scl=Pin(7), freq=400000)
mpu = MPU6050(i2c)

# Initialiser le PWM pour le servo sur la broche 15 avec une fréquence de 50Hz
servo = machine.PWM(machine.Pin(15))
servo.freq(50)

# Fonction pour mapper une valeur d'une plage à une autre
def interval_mapping(x, in_min, in_max, out_min, out_max):
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

# Fonction pour calculer la distance euclidienne entre deux points
def dist(a, b):
    return math.sqrt((a * a) + (b * b))

# Fonction pour calculer la rotation autour de l'axe y
def get_y_rotation(x, y, z):
    radians = math.atan2(x, dist(y, z))
    return -math.degrees(radians)

# Fonction pour calculer la rotation autour de l'axe x
def get_x_rotation(x, y, z):
    radians = math.atan2(y, dist(x, z))
    return math.degrees(radians)

# Fonction pour contrôler le servo en fonction de l'angle
# Mappe l'angle (0-180) au cycle de travail PWM pour le contrôle du servo
def servo_write(pin, angle):
    pulse_width = interval_mapping(angle, 0, 180, 0.5, 2.5)  # Mapper l'angle à une largeur d'impulsion en ms (0,5 ms à 2,5 ms)
    duty = int(interval_mapping(pulse_width, 0, 20, 0, 65535))  # Convertir la largeur d'impulsion en cycle de travail PWM (0-65535)
    pin.duty_u16(duty)  # Régler le cycle de travail pour le PWM du servo

# Définir le nombre de lectures à moyenner pour un mouvement plus fluide
times = 25

# Boucle principale
while True:
    total = 0
    # Prendre plusieurs lectures pour moyenner l'angle pour plus de fluidité
    for i in range(times):
        angle = get_y_rotation(mpu.accel.x, mpu.accel.y, mpu.accel.z)  # Obtenir la valeur de rotation de l'axe y à partir de l'accéléromètre
        total += angle  # Accumuler les lectures

    average_angle = int(total / times)  # Calculer l'angle moyen
    # Mapper l'angle moyen (-90 à 90) à la plage de mouvement du servo (0 à 180 degrés)
    servo_write(servo, interval_mapping(average_angle, -90, 90, 0, 180))

    time.sleep(0.1)  # Ajouter un petit délai pour réduire les vibrations dans le mouvement du servo

Dès que le programme est exécuté, le servo pivotera à gauche et à droite lorsque vous inclinerez le MPU6050 (ou tournerez votre poignet s’il est fixé sur un gant).
