6.4 Control Remoto IR

En la electrónica de consumo, los controles remotos se utilizan para operar dispositivos como televisores y reproductores de DVD. En algunos casos, los controles remotos permiten a las personas operar dispositivos que están fuera de su alcance, como aires acondicionados centrales.

El receptor IR es un componente con una fotocélula diseñada para recibir luz infrarroja. Se usa casi siempre para la detección de controles remotos; cada televisor y reproductor de DVD tiene uno de estos en su parte frontal para recibir la señal IR del control remoto. Dentro del control remoto, hay un LED IR que emite pulsos infrarrojos para indicar al televisor que se encienda, apague o cambie de canal.

Componentes Requeridos

Para este proyecto, necesitaremos los siguientes componentes.

Es conveniente adquirir un kit completo; aquí tienes el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit Kepler

450+

Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

N.º

COMPONENTE

CANTIDAD

ENLACE

1

Conociendo el Pico W

1

COMPRAR

2

Cable Micro USB

1

3

Protoboard

1

COMPRAR

4

Cables de Puente (Jumpers)

Varios

COMPRAR

5

Receptor Infrarrojo

1

COMPRAR

Esquema

sch_irrecv

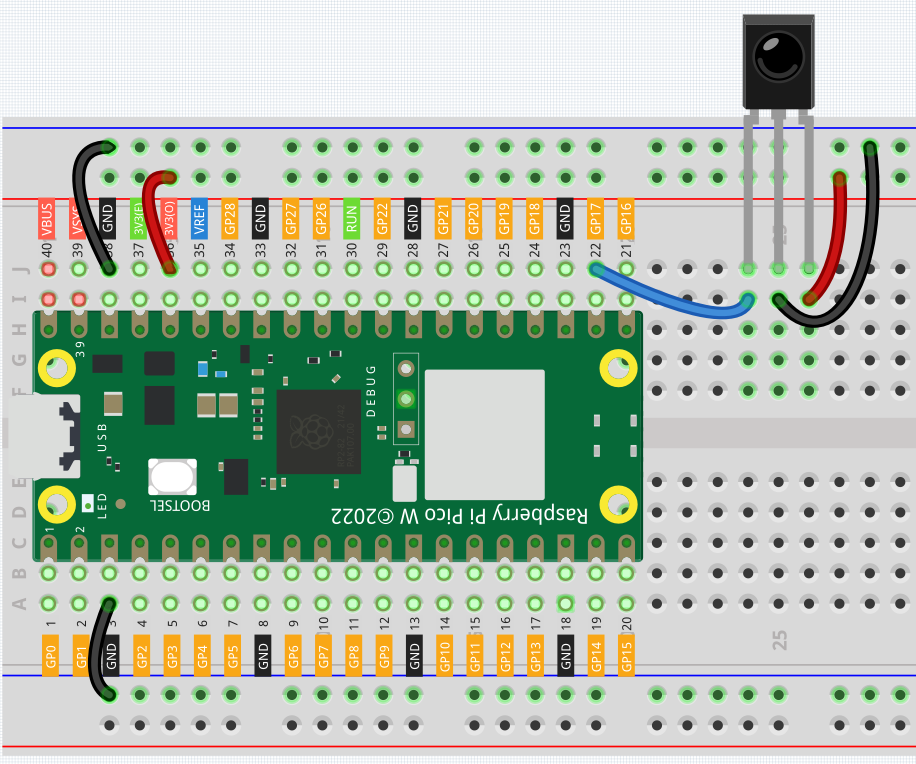

Conexión

wiring_irrecv

Código

Nota

  • Abre el archivo 6.4_ir_remote_control.py en la ruta kepler-kit-main/micropython o copia este código en Thonny, luego haz clic en «Run Current Script» o simplemente presiona F5 para ejecutarlo.

  • No olvides seleccionar el intérprete «MicroPython (Raspberry Pi Pico)» en la esquina inferior derecha.

  • Para tutoriales detallados, consulta Abrir y ejecutar código directamente.

  • Aquí necesitas usar las bibliotecas en la carpeta ir_rx. Verifica que se hayan subido a Pico W; para un tutorial detallado, consulta 1.4 Cargar las bibliotecas en el Pico.

import time
from machine import Pin, freq
from ir_rx.print_error import print_error
from ir_rx.nec import NEC_8

pin_ir = Pin(17, Pin.IN)

def decodeKeyValue(data):
    if data == 0x16:
        return "0"
    if data == 0x0C:
        return "1"
    if data == 0x18:
        return "2"
    if data == 0x5E:
        return "3"
    if data == 0x08:
        return "4"
    if data == 0x1C:
        return "5"
    if data == 0x5A:
        return "6"
    if data == 0x42:
        return "7"
    if data == 0x52:
        return "8"
    if data == 0x4A:
        return "9"
    if data == 0x09:
        return "+"
    if data == 0x15:
        return "-"
    if data == 0x7:
        return "EQ"
    if data == 0x0D:
        return "U/SD"
    if data == 0x19:
        return "CYCLE"
    if data == 0x44:
        return "PLAY/PAUSE"
    if data == 0x43:
        return "FORWARD"
    if data == 0x40:
        return "BACKWARD"
    if data == 0x45:
        return "POWER"
    if data == 0x47:
        return "MUTE"
    if data == 0x46:
        return "MODE"
    return "ERROR"

# Función de retorno de llamada del usuario
def callback(data, addr, ctrl):
    if data < 0:  # El protocolo NEC envía códigos de repetición.
        pass
    else:
        print(decodeKeyValue(data))

ir = NEC_8(pin_ir, callback)  # Instanciar receptor
ir.error_function(print_error)  # Mostrar información de depuración

try:
    while True:
        pass
except KeyboardInterrupt:
    ir.close()

El nuevo control remoto tiene una pieza de plástico en el extremo para aislar la batería interna. Debes retirar esta pieza para alimentar el control al usarlo. Una vez que el programa esté en ejecución, al presionar el control remoto, la consola Shell imprimirá la tecla que has presionado.

¿Cómo funciona?

Este programa parece ligeramente complicado, pero en realidad realiza las funciones básicas del receptor IR con solo unas pocas líneas.

import time
from machine import Pin, freq
from ir_rx.nec import NEC_8

pin_ir = Pin(17, Pin.IN)

# Función de retorno de llamada del usuario
def callback(data, addr, ctrl):
    if data < 0:  # El protocolo NEC envía códigos de repetición.
        pass
    else:
        print(decodeKeyValue(data))

ir = NEC_8(pin_ir, callback)  # Instanciar receptor

Aquí se instancia un objeto ir que lee en cualquier momento las señales recibidas por el receptor IR.

El resultado se registra en data dentro de la función de retorno de llamada.

Si el receptor IR recibe valores duplicados (por ejemplo, al presionar una tecla sin soltarla), entonces data < 0 y este dato necesita ser filtrado.

De lo contrario, data contendría un valor utilizable, pero en un código no legible directamente, y la función decodeKeyValue(data) se utiliza para decodificarlo.

def decodeKeyValue(data):
    if data == 0x16:
        return "0"
    if data == 0x0C:
        return "1"
    if data == 0x18:
        return "2"
    if data == 0x5E:
        return "3"
    if data == 0x08:
        return "4"
    if data == 0x1C:
        return "5"
    if data == 0x5A:
        return "6"
    if data == 0x42:
        return "7"
    if data == 0x52:
        return "8"
    if data == 0x4A:
        return "9"
    if data == 0x09:
        return "+"
    if data == 0x15:
        return "-"
    if data == 0x7:
        return "EQ"
    if data == 0x0D:
        return "U/SD"
    if data == 0x19:
        return "CYCLE"
    if data == 0x44:
        return "PLAY/PAUSE"
    if data == 0x43:
        return "FORWARD"
    if data == 0x40:
        return "BACKWARD"
    if data == 0x45:
        return "POWER"
    if data == 0x47:
        return "MUTE"
    if data == 0x46:
        return "MODE"
    return "ERROR"

Si presionamos la tecla 1, el receptor IR emite un valor como 0x0C, que necesita ser decodificado para corresponder a la tecla específica.

A continuación, se incluyen algunas funciones de depuración. Son importantes, pero no están relacionadas con el efecto que necesitamos lograr, así que simplemente las dejamos en el programa.

from ir_rx.print_error import print_error

ir.error_function(print_error) # Mostrar información de depuración

Finalmente, usamos un bucle vacío como programa principal. Y empleamos try-except para que el programa salga con el objeto ir finalizado.

try:
    while True:
        pass
except KeyboardInterrupt:
    ir.close()
