1.1.3 Grafico a Barre LED

Introduzione

In questo progetto, illumineremo progressivamente le luci sul grafico a barre LED.

Componenti Necessari

Per questo progetto, avremo bisogno dei seguenti componenti.

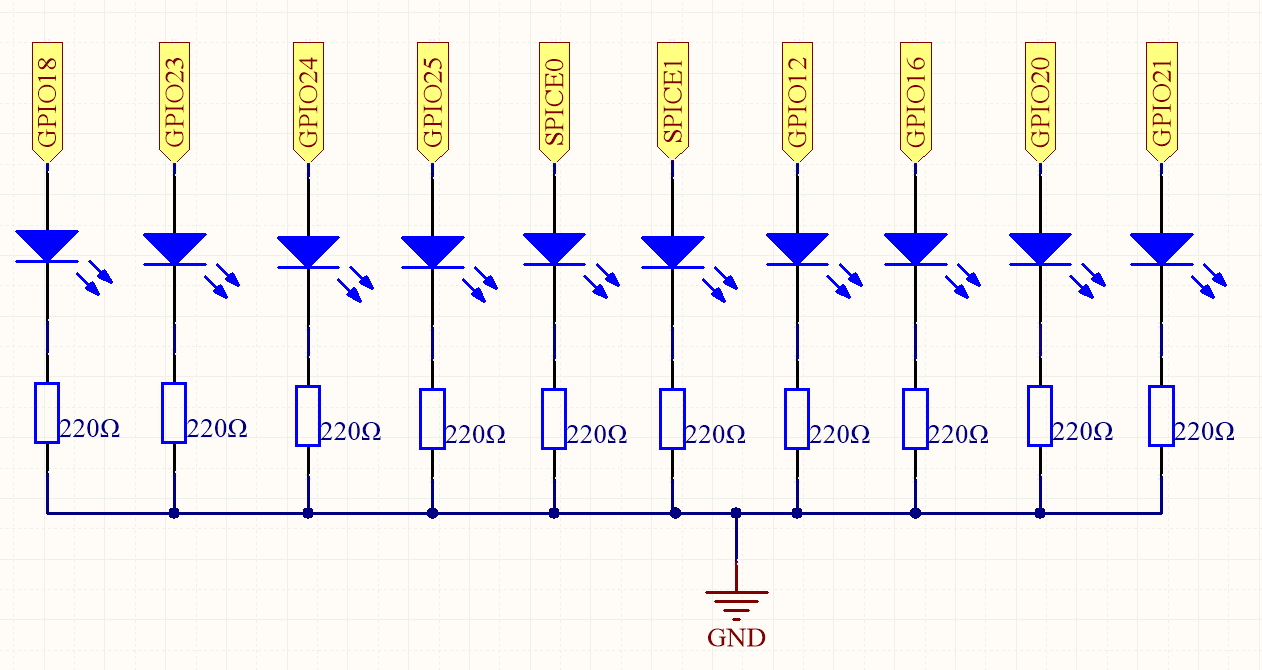

Schema a Blocchi

T-Board Name	physical	wiringPi	BCM
GPIO18	Pin 12	1	18
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
SPICE0	Pin 24	10	8
SPICE1	Pin 26	11	7
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	22
GPIO21	Pin 40	29	21

Procedure Sperimentali

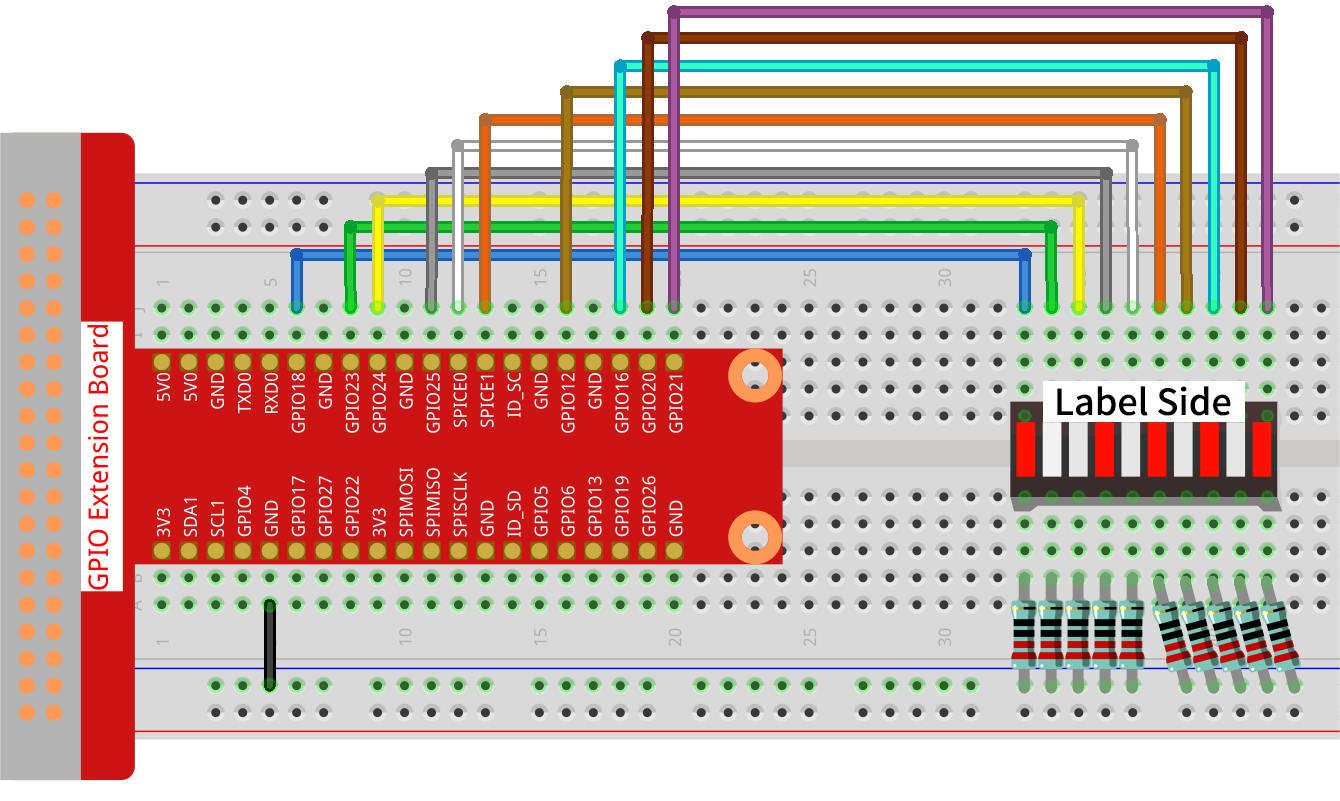

Passo 1: Costruisci il circuito.

Nota

Fai attenzione alla direzione durante il collegamento. Se lo colleghi al contrario, non si accenderà.

Passo 2: Vai alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Passo 3: Esegui il file eseguibile.

sudo python3 1.1.3_LedBarGraph.py

Dopo l’esecuzione del codice, vedrai i LED sulla barra LED accendersi e spegnersi regolarmente.

Avvertimento

Se appare l’errore RuntimeError: Cannot determine SOC peripheral base address, consulta Se gpiozero non funziona.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Arrestare il codice qui sotto. Ma prima, è necessario andare al percorso del codice sorgente, come davinci-kit-for-raspberry-pi/python-pi5. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

#!/usr/bin/env python3
from gpiozero import LED
from time import sleep

# Definisci i pin GPIO a cui sono collegati i LED
led_pins = [18, 23, 24, 25, 8, 7, 12, 16, 20, 21]

# Crea oggetti LED per ciascun pin
leds = [LED(pin) for pin in led_pins]

def odd_led_bar_graph():
    # Accende progressivamente i LED con numeri dispari (indice 0, 2, 4, ecc.)
    for i in range(5):
        j = i * 2  # Calcola l'indice dispari
        leds[j].on()  # Accende il LED dispari
        sleep(0.3)    # Ritardo per effetto visivo
        leds[j].off() # Spegne il LED

def even_led_bar_graph():
    # Accende progressivamente i LED con numeri pari (indice 1, 3, 5, ecc.)
    for i in range(5):
        j = i * 2 + 1  # Calcola l'indice pari
        leds[j].on()   # Accende il LED pari
        sleep(0.3)     # Ritardo per effetto visivo
        leds[j].off()  # Spegne il LED

def all_led_bar_graph():
    # Accende progressivamente tutti i LED uno per uno
    for led in leds:
        led.on()       # Accende il LED
        sleep(0.3)     # Ritardo per effetto visivo
        led.off()      # Spegne il LED

def turn_off_all_leds():
    # Spegne tutti i LED contemporaneamente
    for led in leds:
        led.off()

try:
    # Ciclo principale per alternare i pattern dei LED
    while True:
        odd_led_bar_graph()   # Attiva i LED con numeri dispari
        sleep(0.3)            # Pausa tra i pattern
        even_led_bar_graph()  # Attiva i LED con numeri pari
        sleep(0.3)            # Pausa tra i pattern
        all_led_bar_graph()   # Attiva tutti i LED
        sleep(0.3)            # Pausa prima di ripartire

except KeyboardInterrupt:
    # Gestisci l'interruzione (Ctrl+C) in modo sicuro
    turn_off_all_leds()      # Assicura che tutti i LED siano spenti all'uscita
    pass

Spiegazione del Codice

1. Queste righe importano le classi e funzioni necessarie. LED da gpiozero per il controllo dei LED e sleep da time per i ritardi.

   #!/usr/bin/env python3
   from gpiozero import LED
   from time import sleep


2. La lista led_pins contiene i numeri dei pin GPIO. leds è una lista di oggetti LED, ognuno corrispondente a un pin in led_pins.

   # Definisci i pin GPIO a cui sono collegati i LED
   led_pins = [18, 23, 24, 25, 8, 7, 12, 16, 20, 21]

   # Crea oggetti LED per ciascun pin
   leds = [LED(pin) for pin in led_pins]


3. Accendi i LED sui numeri dispari del grafico a barre LED uno alla volta.

   def odd_led_bar_graph():
       # Accende progressivamente i LED con numeri dispari (indice 0, 2, 4, ecc.)
       for i in range(5):
           j = i * 2  # Calcola l'indice dispari
           leds[j].on()  # Accende il LED dispari
           sleep(0.3)    # Ritardo per effetto visivo
           leds[j].off() # Spegne il LED


4. Accendi i LED sui numeri pari del grafico a barre LED uno alla volta.

   def even_led_bar_graph():
       # Accende progressivamente i LED con numeri pari (indice 1, 3, 5, ecc.)
       for i in range(5):
           j = i * 2 + 1  # Calcola l'indice pari
           leds[j].on()   # Accende il LED pari
           sleep(0.3)     # Ritardo per effetto visivo
           leds[j].off()  # Spegne il LED


5. Accendi i LED del grafico a barre LED uno alla volta.

   def all_led_bar_graph():
       # Accende progressivamente tutti i LED uno per uno
       for led in leds:
           led.on()       # Accende il LED
           sleep(0.3)     # Ritardo per effetto visivo
           led.off()      # Spegne il LED


6. Il ciclo while True alterna continuamente i pattern dei LED. Il blocco except gestisce un’interruzione da tastiera (Ctrl+C), assicurando che tutti i LED siano spenti all’uscita.

try:
    # Ciclo principale per alternare i pattern dei LED
    while True:
        odd_led_bar_graph()   # Attiva i LED con numeri dispari
        sleep(0.3)            # Pausa tra i pattern
        even_led_bar_graph()  # Attiva i LED con numeri pari
        sleep(0.3)            # Pausa tra i pattern
        all_led_bar_graph()   # Attiva tutti i LED
        sleep(0.3)            # Pausa prima di ripartire

except KeyboardInterrupt:
    # Gestisci l'interruzione (Ctrl+C) in modo sicuro
    turn_off_all_leds()      # Assicura che tutti i LED siano spenti all'uscita
    pass
