1.1.2 LED RGB

Introduzione

In questo progetto, controlleremo un LED RGB per farlo lampeggiare in vari colori.

Componenti Necessari

Per questo progetto, avremo bisogno dei seguenti componenti.

Schema a Blocchi

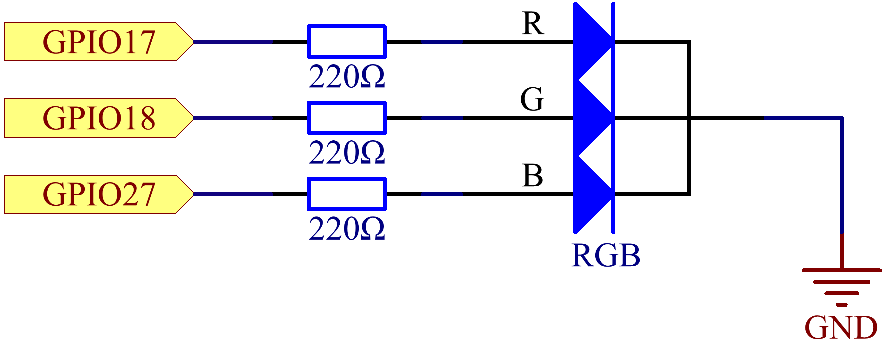

Dopo aver collegato i pin di R, G e B a una resistenza di limitazione della corrente, connettili rispettivamente ai pin GPIO17, GPIO18 e GPIO27. Il pin più lungo (GND) del LED si collega al GND del Raspberry Pi. Quando ai tre pin vengono assegnati diversi valori PWM, il LED RGB mostrerà colori diversi.

T-Board Name	physical	BCM
GPIO17	Pin 11	17
GPIO18	Pin 12	18
GPIO27	Pin 13	27

Procedure Sperimentali

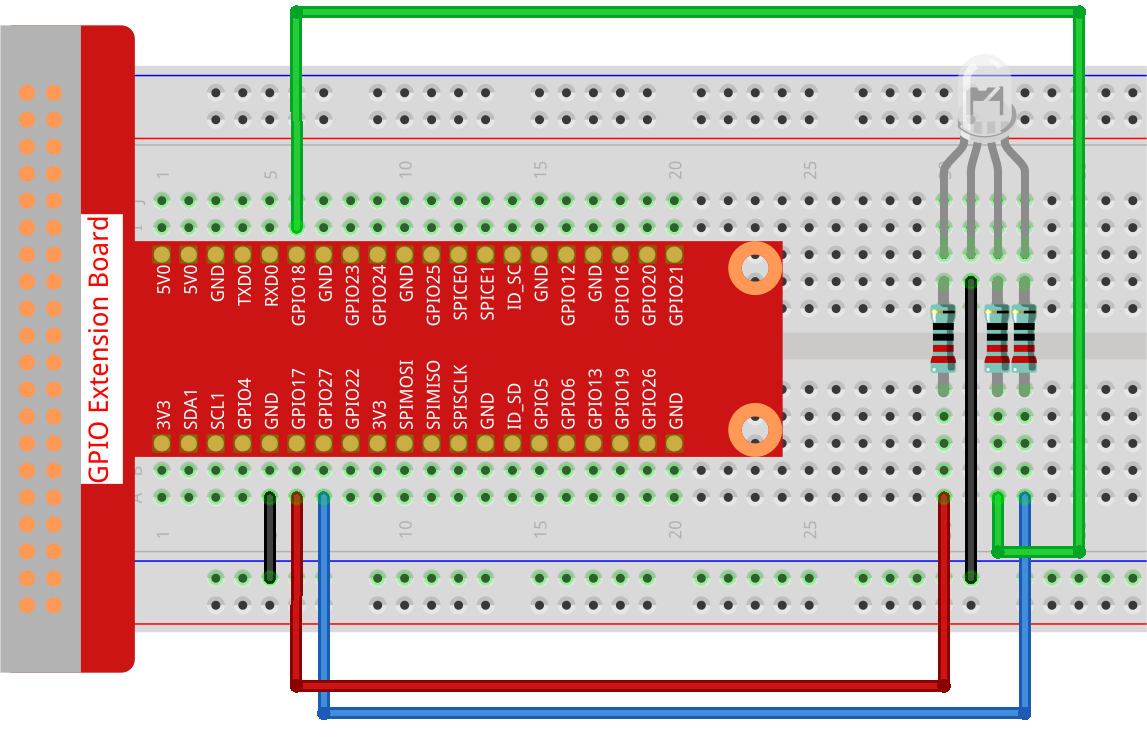

Passo 1: Costruisci il circuito.

Passo 2: Apri il file di codice.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Passo 3: Esegui il codice.

sudo python3 1.1.2_rgbLed.py

Dopo l’esecuzione del codice, vedrai che l’RGB mostrerà rosso, verde, blu, giallo, rosa e ciano.

Avvertimento

Se appare l’errore RuntimeError: Cannot determine SOC peripheral base address, consulta Se gpiozero non funziona.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Arrestare il codice qui sotto. Ma prima, è necessario andare al percorso del codice sorgente, come davinci-kit-for-raspberry-pi/python-pi5. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

#!/usr/bin/env python3
from gpiozero import RGBLED
from time import sleep

# Definisci una lista di colori per il LED RGB in formato RGB (Rosso, Verde, Blu).
# Ogni componente del colore varia da 0 (spento) a 1 (massima intensità).
COLORS = [(1, 0, 0), (0, 1, 0), (0.2, 0.1, 1), (1, 1, 0), (1, 0, 1), (0, 1, 1)]

# Inizializza un LED RGB. Collega il componente rosso a GPIO 17, il verde a GPIO 18 e il blu a GPIO 27.
rgb_led = RGBLED(red=17, green=18, blue=27)

try:
    # Cicla continuamente tra i colori definiti.
    while True:
        for color in COLORS:
            # Imposta il LED RGB al colore corrente.
            rgb_led.color = color
            # Stampa il colore attuale sulla console.
            print(f"Color set to: {color}")
            # Attendi 1 secondo prima di passare al colore successivo.
            sleep(1)

except KeyboardInterrupt:
    # Gestisci un'interruzione da tastiera (Ctrl+C) per uscire dal ciclo in modo sicuro.
    # GPIO Zero gestisce automaticamente la pulizia dei GPIO alla fine dello script.
    pass

Spiegazione del Codice

Importa la classe RGBLED dalla libreria gpiozero per il controllo di un LED RGB e la libreria time per implementare i ritardi nel codice.

#!/usr/bin/env python3
from gpiozero import RGBLED
from time import sleep

# Definisci una lista di colori per il LED RGB in formato RGB (Rosso, Verde, Blu).
# Ogni componente del colore varia da 0 (spento) a 1 (massima intensità).

La lista COLORS contiene tuple che rappresentano diversi colori in formato RGB. Assegnando valori diversi di Modulazione di Larghezza di Impulso (PWM) a ciascuno dei pin R, G e B tramite l’attributo rgb_led.color, il LED può produrre una varietà di colori. I valori PWM variano da 0 a 1, dove 0 rappresenta nessuna intensità (spento) e 1 rappresenta la massima intensità per ogni componente del colore.
Ad esempio, impostando rgb_led.color = (1, 0, 0) il LED diventa rosso, poiché imposta la massima intensità per il componente rosso lasciando spenti verde e blu. Combinazioni diverse di questi valori producono colori diversi, permettendo la creazione di una vasta gamma di colori sul LED RGB tramite il PWM.
```
COLORS = [(1, 0, 0), (0, 1, 0), (0.2, 0.1, 1), (1, 1, 0), (1, 0, 1), (0, 1, 1)]
```

Inizializza un LED RGB collegando i componenti rosso, verde e blu rispettivamente ai pin GPIO 17, 18 e 27.

# Inizializza un LED RGB. Collega il componente rosso a GPIO 17, il verde a GPIO 18 e il blu a GPIO 27.
rgb_led = RGBLED(red=17, green=18, blue=27)

Il ciclo while True: cicla continuamente attraverso i colori definiti in COLORS. Per ogni colore, rgb_led.color = color imposta il LED su quel colore, e sleep(1) mette in pausa per 1 secondo.

try:
    # Cicla continuamente tra i colori definiti.
    while True:
        for color in COLORS:
            # Imposta il LED RGB al colore corrente.
            rgb_led.color = color
            # Stampa il colore attuale sulla console.
            print(f"Color set to: {color}")
            # Attendi 1 secondo prima di passare al colore successivo.
            sleep(1)

Questa sezione gestisce in modo sicuro un KeyboardInterrupt (come premere Ctrl+C). Il comando pass viene usato come segnaposto per indicare che non è necessaria alcuna azione specifica in caso di interruzione, poiché GPIO Zero gestisce automaticamente la pulizia dei GPIO.
```
except KeyboardInterrupt:
    # Gestisci un'interruzione da tastiera (Ctrl+C) per uscire dal ciclo in modo sicuro.
    # GPIO Zero gestisce automaticamente la pulizia dei GPIO alla fine dello script.
    pass
```
