2.2.2 Thermistance

Note

Selon la version de votre kit, identifiez si vous disposez du ADC0834 ou du MCP3008 et suivez la section correspondante.

Introduction

Tout comme une photorésistance peut détecter la lumière, une thermistance est un dispositif électronique sensible à la température. Elle peut être utilisée pour réaliser des fonctions de contrôle de la température, comme la création d’une alarme thermique.

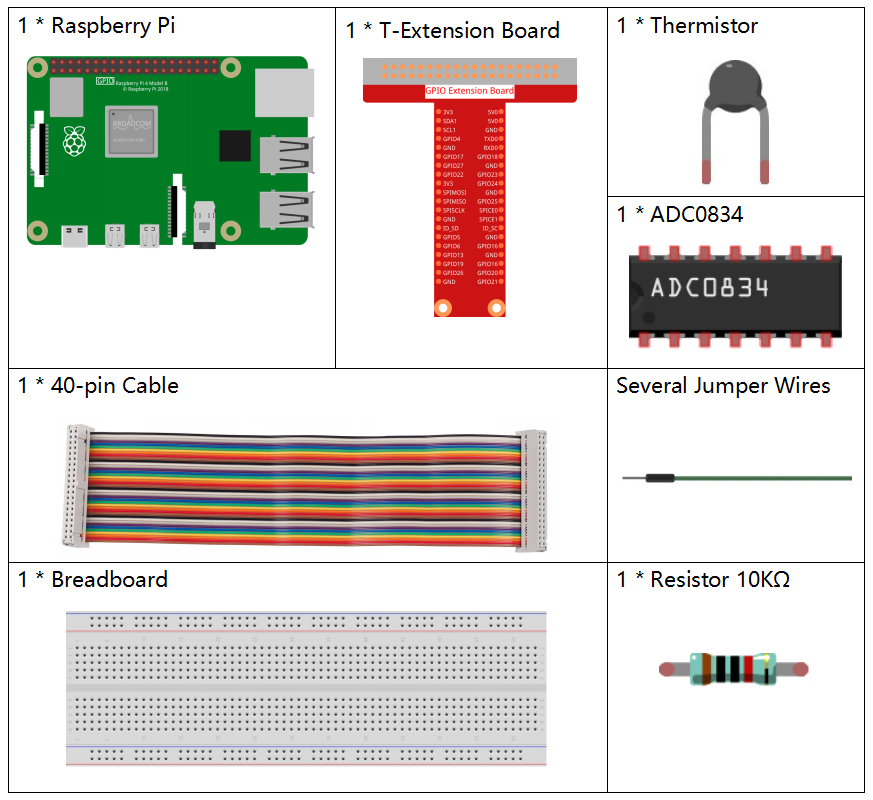

Composants nécessaires

Pour ce projet, nous aurons besoin des composants suivants :

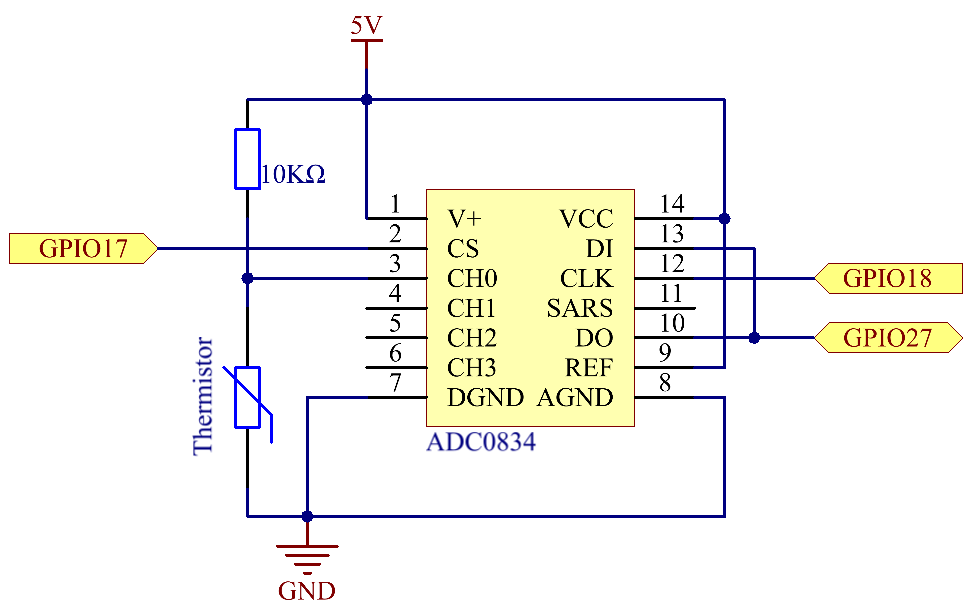

Schéma de circuit

Procédure expérimentale

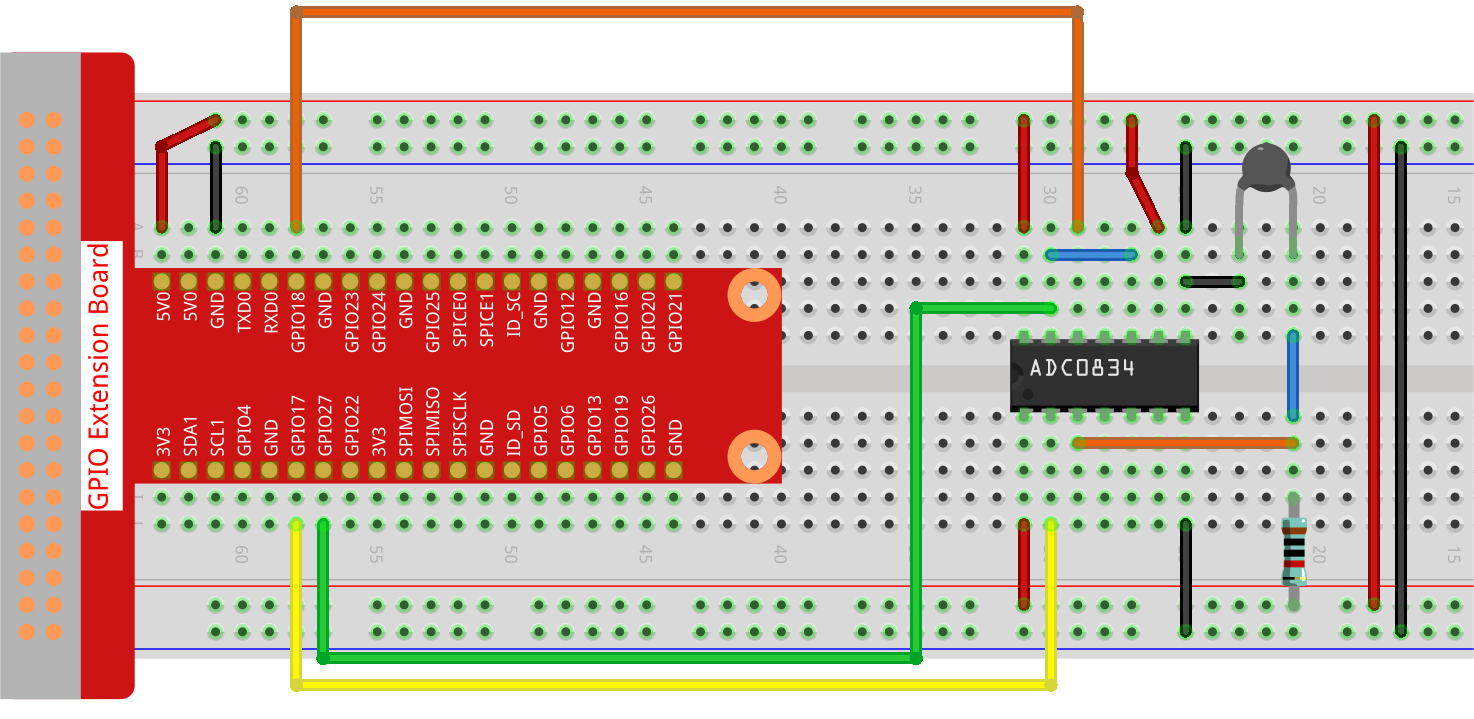

Étape 1 : Construisez le circuit.

Étape 2 : Accédez au dossier du code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécutez le fichier.

sudo python3 2.2.2_Thermistor.py

Une fois le code lancé, la thermistance détectera la température ambiante, qui sera affichée à l’écran après le calcul effectué par le programme.

Avertissement

Si une erreur RuntimeError: Cannot determine SOC peripheral base address apparaît, veuillez consulter Si gpiozero ne fonctionne pas..

Code

Note

Vous pouvez modifier/réinitialiser/copier/exécuter/arrêter le code ci-dessous. Mais avant cela, assurez-vous de vous rendre dans le chemin source du code, comme davinci-kit-for-raspberry-pi/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import ADC0834
import time
import math

# Initialisation du module ADC0834
ADC0834.setup()

# Exécution du processus dans un bloc try-except
try:
    while True:
        # Lecture de la valeur analogique du capteur
        analogVal = ADC0834.getResult()

        # Conversion de la valeur analogique en tension
        Vr = 5 * float(analogVal) / 255

        # Calcul de la résistance de la thermistance
        Rt = 10000 * Vr / (5 - Vr)

        # Calcul de la température en Kelvin
        temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273,15 + 25)))

        # Conversion de Kelvin en Celsius
        Cel = temp - 273,15

        # Conversion de Celsius en Fahrenheit
        Fah = Cel * 1,8 + 32

        # Affichage de la température en Celsius et en Fahrenheit
        print('Celsius: %.2f C  Fahrenheit: %.2f F' % (Cel, Fah))

        # Attente de 0,2 seconde avant la prochaine lecture
        time.sleep(0.2)

# Gestion de l'interruption clavier pour une terminaison propre
except KeyboardInterrupt:
    # Libération des ressources de l'ADC0834
    ADC0834.destroy()

Explication du code

1. Cette section importe la bibliothèque ADC0834 pour la conversion analogique-numérique, la bibliothèque time pour implémenter des délais, et la bibliothèque math pour effectuer des opérations mathématiques.

   #!/usr/bin/env python3
   # -*- coding: utf-8 -*-

   import ADC0834
   import time
   import math


2. Initialisation du module ADC0834 pour permettre la lecture des valeurs analogiques.

   # Initialisation du module ADC0834
   ADC0834.setup()


3. Implémentation d’une boucle infinie pour la lecture continue des données. La boucle lit la valeur analogique de la thermistance, la convertit en tension, calcule la résistance de la thermistance, puis la traduit en mesures de température en Kelvin, Celsius et Fahrenheit. Elle affiche ensuite les températures en Celsius et en Fahrenheit avec une pause de 0,2 seconde entre chaque lecture.

   # Exécution du processus dans un bloc try-except
   try:
       while True:
           # Lecture de la valeur analogique du capteur
           analogVal = ADC0834.getResult()

           # Conversion de la valeur analogique en tension
           Vr = 5 * float(analogVal) / 255

           # Calcul de la résistance de la thermistance
           Rt = 10000 * Vr / (5 - Vr)

           # Calcul de la température en Kelvin
           temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273,15 + 25)))

           # Conversion de Kelvin en Celsius
           Cel = temp - 273,15

           # Conversion de Celsius en Fahrenheit
           Fah = Cel * 1,8 + 32

           # Affichage de la température en Celsius et en Fahrenheit
           print('Celsius: %.2f C  Fahrenheit: %.2f F' % (Cel, Fah))

           # Attente de 0,2 seconde avant la prochaine lecture
           time.sleep(0.2)


4. Capture de l’exception KeyboardInterrupt pour terminer proprement le programme et libérer les ressources du module ADC0834.

   # Gestion de l'interruption clavier pour une terminaison propre
   except KeyboardInterrupt:
       # Libération des ressources de l'ADC0834
       ADC0834.destroy()
