2.1.4 Potentiomètre

Note

Selon la version de votre kit, identifiez si vous disposez du ADC0834 ou du MCP3008 et suivez la section correspondante.

Introduction

La fonction ADC (convertisseur analogique-numérique) est utilisée pour convertir des signaux analogiques en signaux numériques. Dans cette expérience, le module ADC0834 est employé pour réaliser cette fonction. Ici, nous illustrons ce processus en utilisant un potentiomètre. Le potentiomètre modifie la grandeur physique (la tension), qui est ensuite convertie par l’ADC.

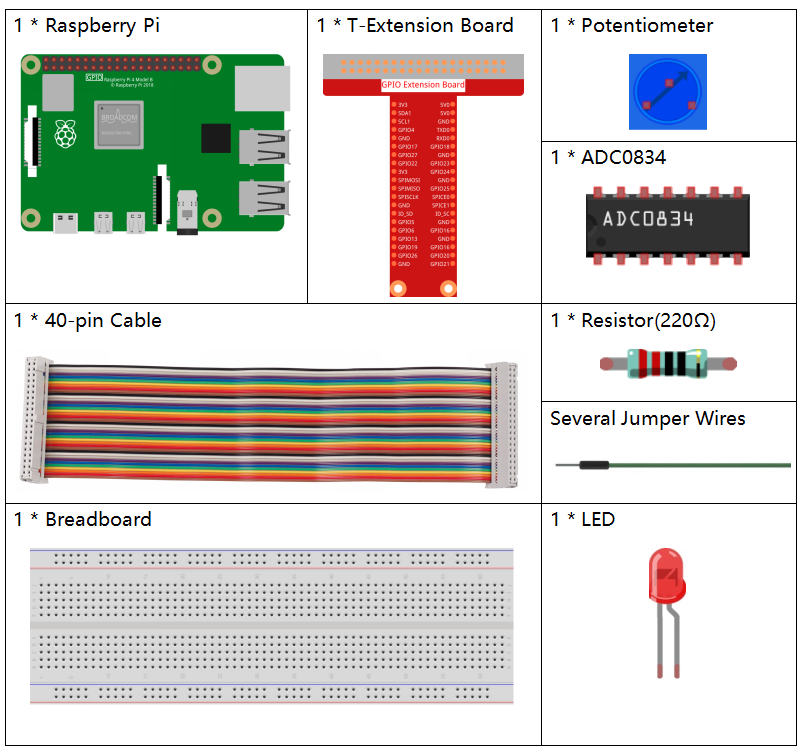

Composants nécessaires

Pour ce projet, nous aurons besoin des composants suivants.

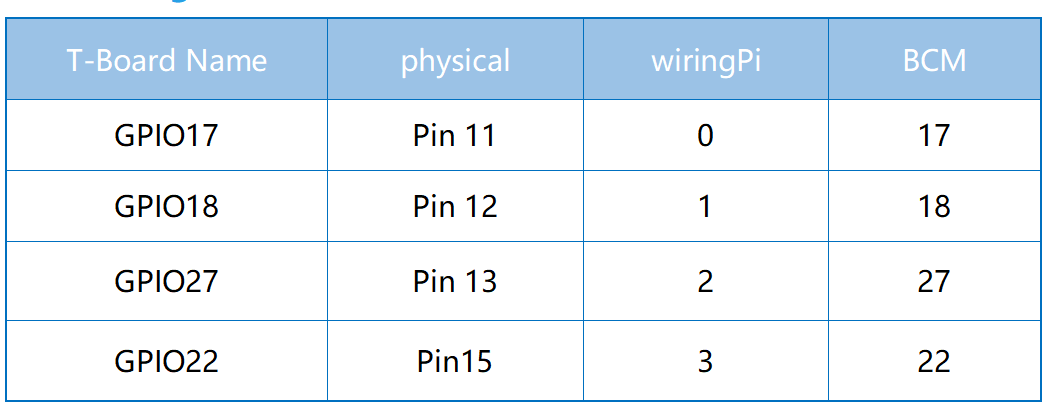

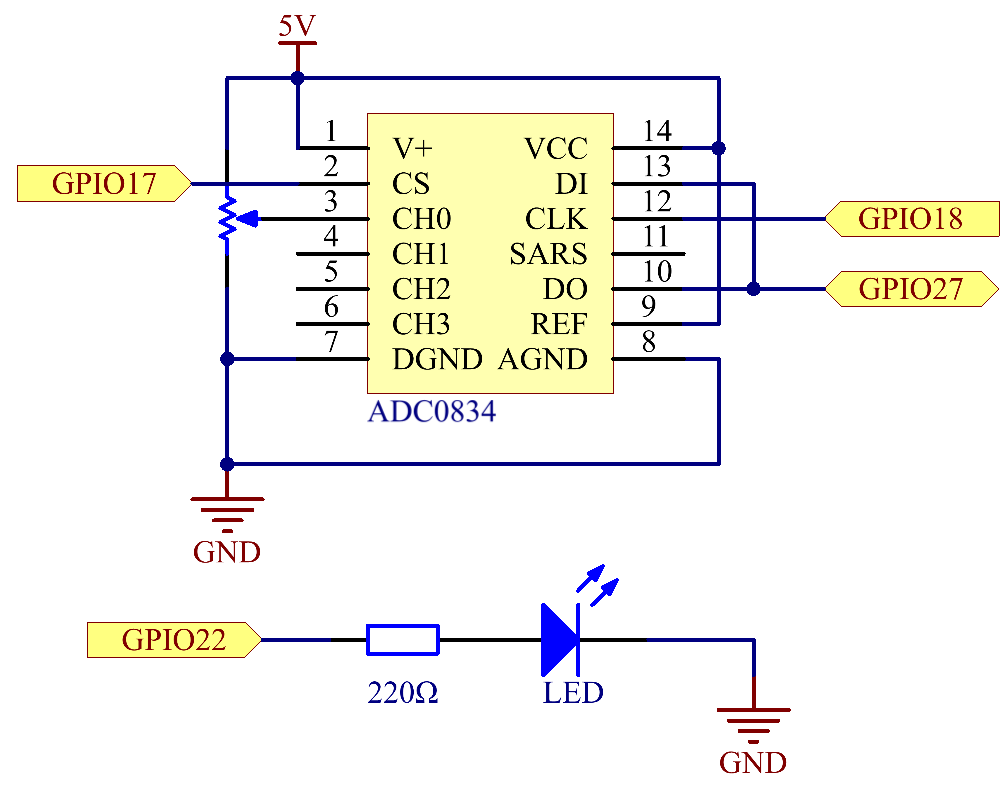

Schéma de circuit

Procédure expérimentale

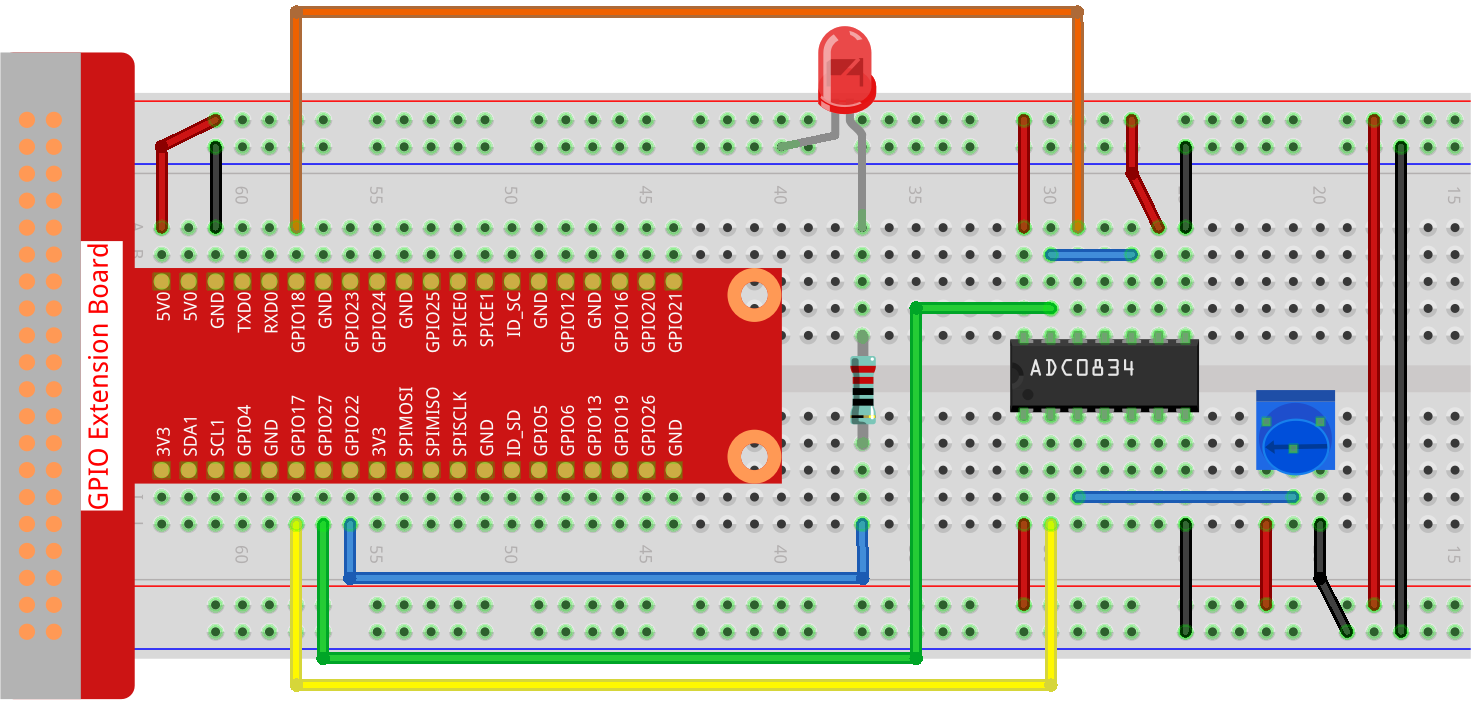

Étape 1 : Construisez le circuit.

Note

Placez le composant en vous référant à la position correspondante indiquée sur l’image. Notez que l’encoche sur le composant doit être orientée vers la gauche lorsqu’il est en place.

Étape 2 : Ouvrez le fichier de code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécutez le code.

sudo python3 2.1.4_Potentiometer.py

Une fois le code exécuté, tournez le bouton du potentiomètre, l’intensité de la LED changera en conséquence.

Avertissement

En cas d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si gpiozero ne fonctionne pas..

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, assurez-vous de vous rendre dans le répertoire source, tel que davinci-kit-for-raspberry-pi/python-pi5. Après modification, vous pouvez exécuter le code pour observer le résultat.

#!/usr/bin/env python3

from gpiozero import PWMLED
import ADC0834
import time

# Initialiser une LED PWM sur la broche GPIO 22
led = PWMLED(22)

# Configurer le module ADC0834
ADC0834.setup()

def MAP(x, in_min, in_max, out_min, out_max):
    """
    Map a value from one range to another.
    :param x: The value to be mapped.
    :param in_min: The lower bound of the value's current range.
    :param in_max: The upper bound of the value's current range.
    :param out_min: The lower bound of the value's target range.
    :param out_max: The upper bound of the value's target range.
    :return: The mapped value.
    """
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

try:
    while True:
        # Lire la valeur actuelle du module ADC0834
        res = ADC0834.getResult()
        print('res = %d' % res)

        # Convertir la valeur de l'ADC en une plage adaptée pour régler la luminosité de la LED
        R_val = MAP(res, 0, 255, 0, 100)

        # Régler la luminosité de la LED
        led.value = float(R_val / 100)

        # Attendre 0,2 secondes avant la prochaine lecture
        time.sleep(0.2)

# Sortie propre lors de l'appui sur 'Ctrl+C'
except KeyboardInterrupt:
    led.value = 0  # Éteindre la LED

Explication du code

1. gpiozero est utilisé pour contrôler la LED PWM, ADC0834 pour la conversion analogique-numérique, et time pour les temporisations.

   #!/usr/bin/env python3

   from gpiozero import PWMLED
   import ADC0834
   import time


2. Initialisez une LED PWM connectée à la broche GPIO 22 et configurez le convertisseur ADC0834.

   # Initialiser une LED PWM sur la broche GPIO 22
   led = PWMLED(22)

   # Configurer le module ADC0834
   ADC0834.setup()


3. Définissez une fonction appelée MAP pour convertir une plage de valeurs en une autre, utile pour ajuster les niveaux de luminosité de la LED en fonction des valeurs de l’ADC.

   def MAP(x, in_min, in_max, out_min, out_max):
       return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min


4. Lisez continuellement la valeur de l’ADC, ajustez la luminosité de la LED en conséquence et implémentez un délai de 0,2 secondes pour améliorer la stabilité.

   try:
       while True:
           # Get the current reading from the ADC0834 module
           res = ADC0834.getResult()
           print('res = %d' % res)

           # Map the ADC value to a range suitable for setting LED brightness
           R_val = MAP(res, 0, 255, 0, 100)

           # Set the LED brightness
           led.value = float(R_val / 100)

           # Wait for 0.2 seconds before reading again
           time.sleep(0.2)

   # Sortie propre lors de l'appui sur 'Ctrl+C'
   except KeyboardInterrupt:
       led.value = 0  # Éteindre la LED
