1.6 Lámpara de Agua

Hoy usaremos una Barra de LED, Raspberry Pi y Scratch para hacer una lámpara de agua.

La Barra de LED se encenderá en secuencia siguiendo la dirección de las flechas en el escenario.

../_images/1.12_header.png

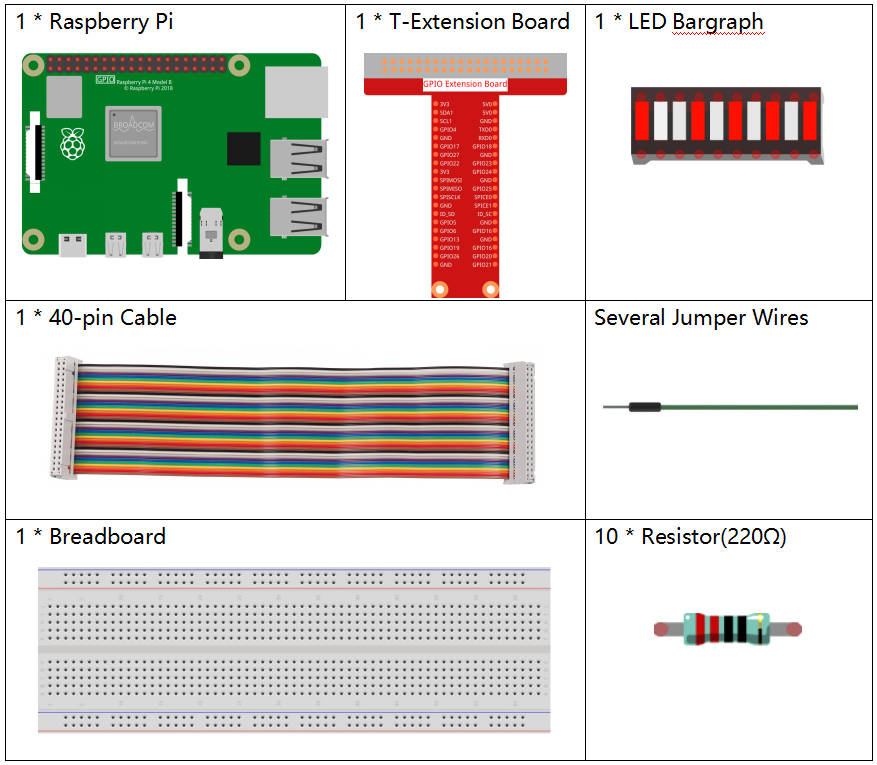

Componentes Necesarios

../_images/1.12_list.png

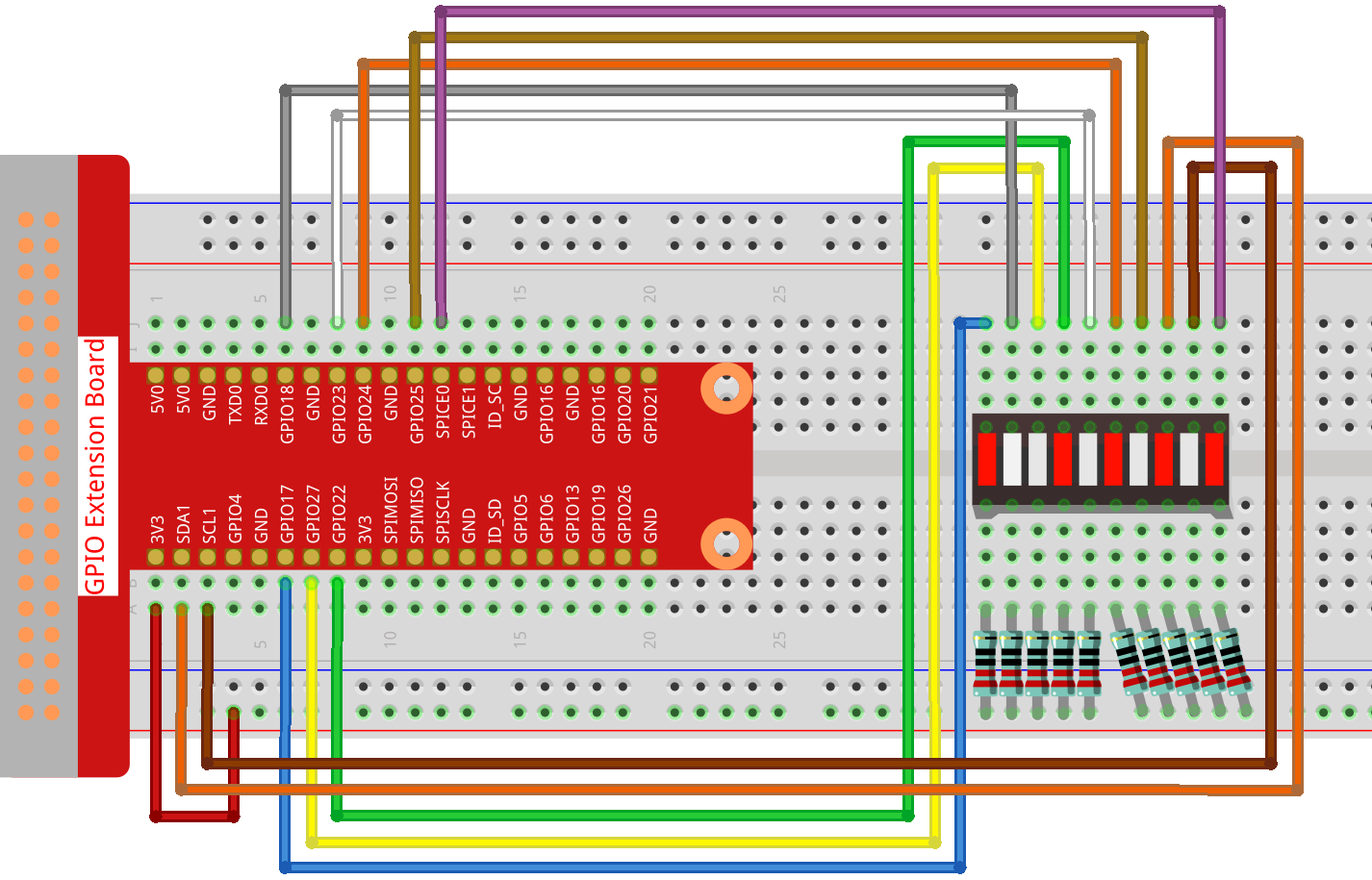

Construye el Circuito

../_images/1.12_image66.png

Carga el Código y Observa Qué Sucede

Carga el archivo de código (1.6_water_lamp.sb3) desde tu computadora a Scratch 3.

Al hacer clic en Arrow1, los LED de la barra se encenderán en secuencia de izquierda a derecha (uno a la vez) y luego se apagarán. Al hacer clic en Arrow2, los LED se encenderán en el orden inverso.

Consejos sobre el Objeto

Elimina el sprite predeterminado y elige el sprite Arrow1.

../_images/1.12_graph1.png

Aquí necesitaremos 2 sprites Arrow1, lo cual puedes hacer usando el botón de duplicar.

../_images/1.12_scratch_duplicate.png

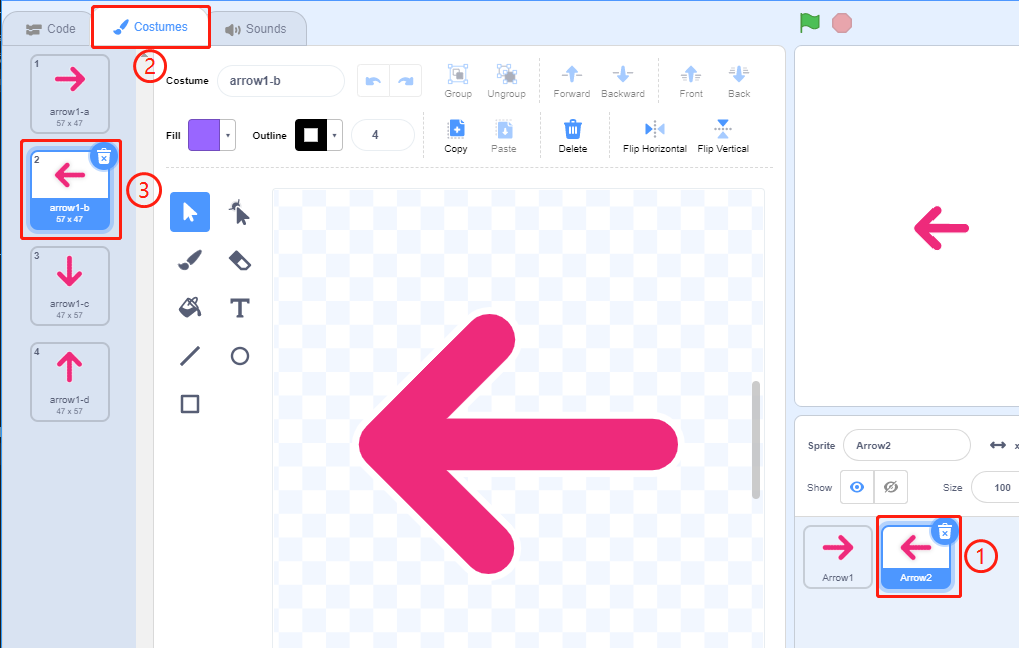

Haz clic en el sprite Arrow2 y cambia la dirección de la flecha seleccionando el disfraz 2.

../_images/1.12_graph2.png

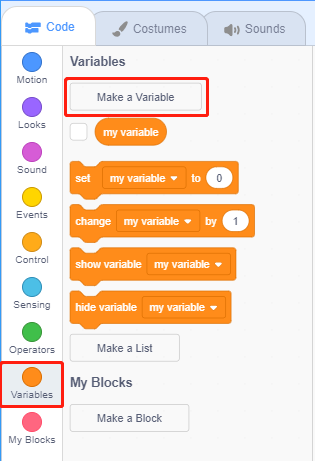

Ahora, vamos a crear una variable.

../_images/1.12_graph3.png

Nómbrala como num.

../_images/1.12_graph4.png

Sigue el mismo método para crear una lista llamada led.

../_images/1.12_graph6.png

Después de añadirla, deberías ver la variable num y la lista led en el área del escenario.

Haz clic en + para agregar 10 elementos a la lista e introduce los números de pin en orden (17,18,27,22,23,24,25,2,3,8).

../_images/1.12_graph7.png

Consejos sobre el Código

../_images/1.12_graph10.png

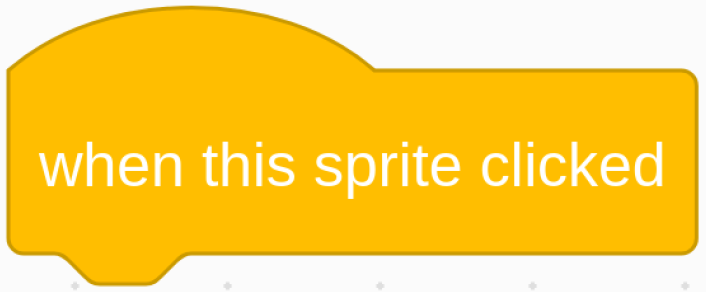

Este es un bloque de evento que se activa al hacer clic en el sprite actual.

../_images/1.12_graph8.png

El valor inicial de la variable num determina cuál LED se enciende primero.

../_images/1.12_graph9.png

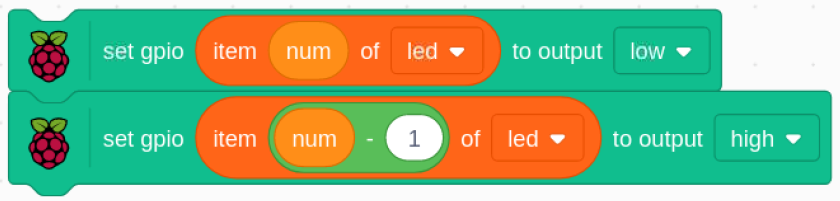

Configura el pin correspondiente a num en la lista led en bajo para encender el LED, y luego establece el pin correspondiente a num-1 en alto para apagar el LED anterior.
