3.1.5 Indicador de Batería

Nota

Dependiendo de la versión de tu kit, identifica si tienes ADC0834 o MCP3008 y procede con la sección correspondiente.

Introducción

En este proyecto, crearemos un dispositivo de indicador de batería que muestra visualmente el nivel de batería en el Bargraph LED.

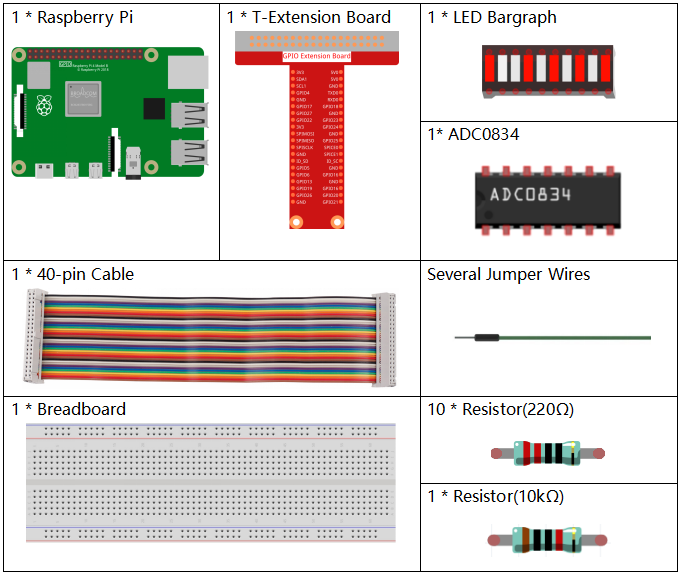

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

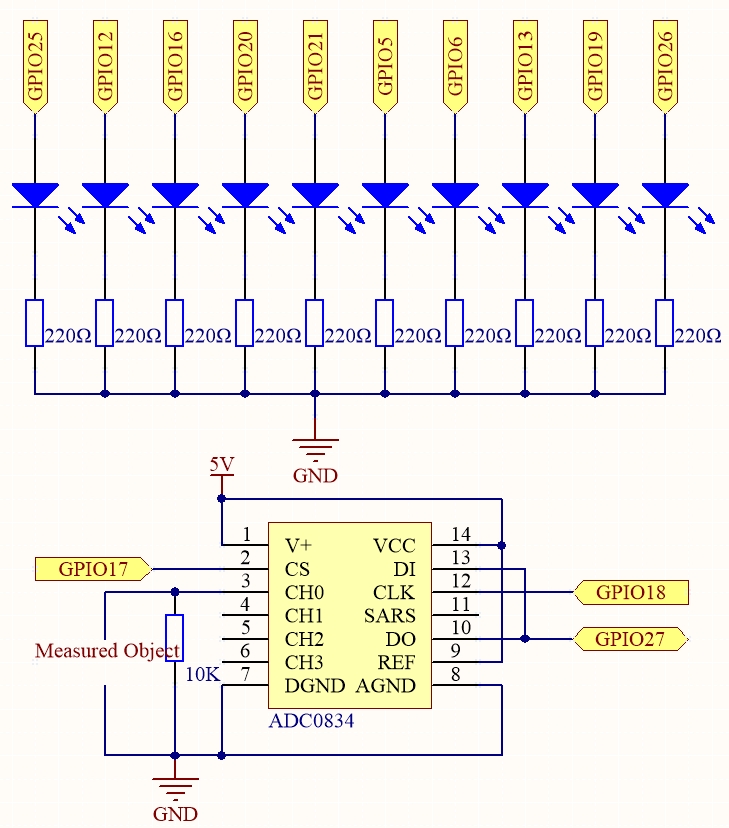

Diagrama Esquemático

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO25	Pin 22	6	25
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	20
GPIO21	Pin 40	29	21
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13
GPIO19	Pin 35	24	19
GPIO26	Pin 37	25	26

Procedimientos Experimentales

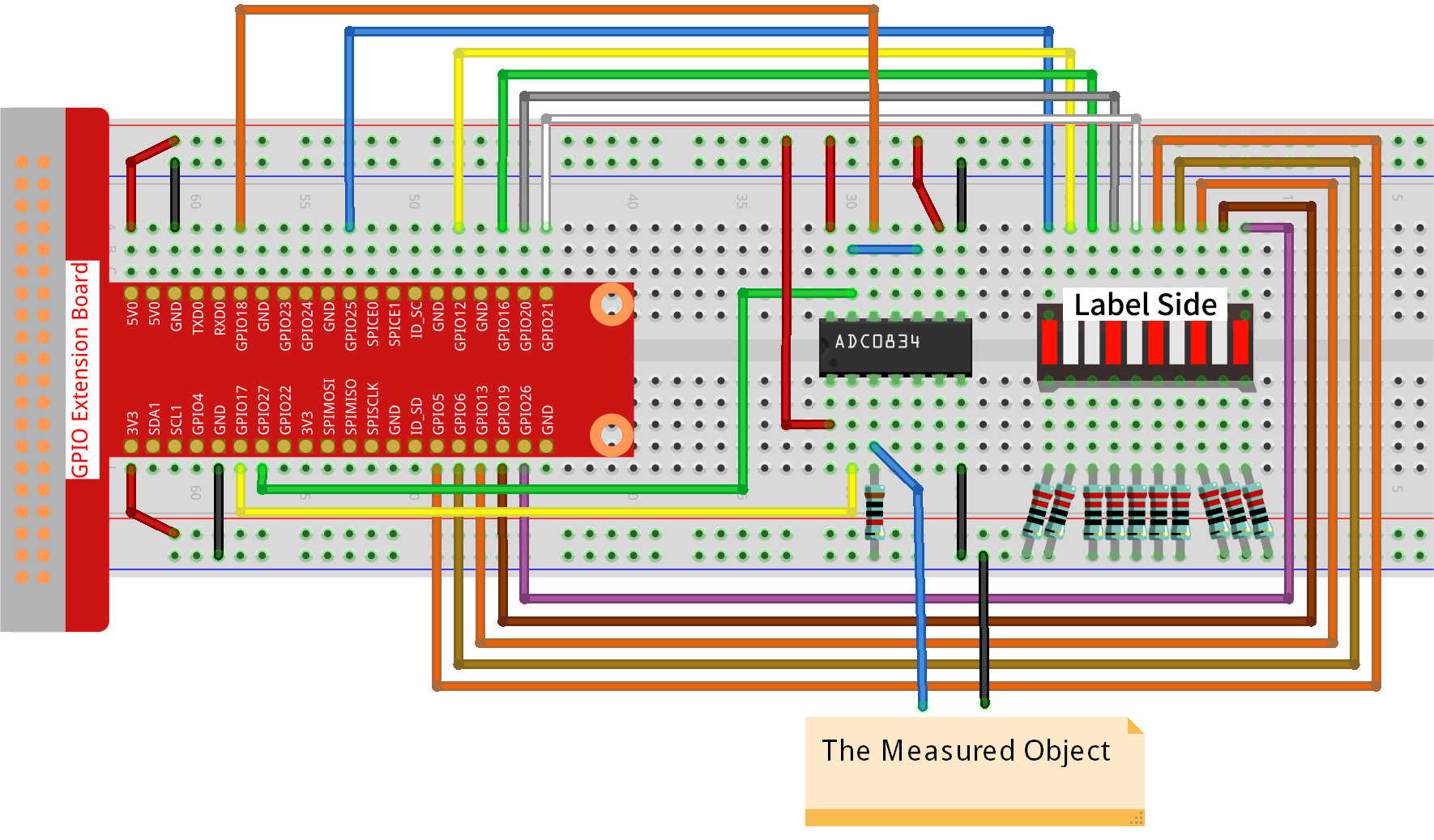

Paso 1: Construir el circuito.

Paso 2: Ir a la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Paso 3: Ejecutar el archivo ejecutable.

sudo python3 3.1.5_BatteryIndicator.py

Después de ejecutar el programa, conecta un cable desde el tercer pin del ADC0834 y otro desde el GND, y dirígelos a los dos polos de una batería. Verás que el LED correspondiente en el Bargraph LED se ilumina para mostrar el nivel de carga (rango de medición: 0-5V).

Advertencia

Si aparece el error RuntimeError: Cannot determine SOC peripheral base address, consulta Si gpiozero no funciona.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes, debes ir a la ruta del código fuente, como davinci-kit-for-raspberry-pi/python-pi5. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

#!/usr/bin/env python3
from gpiozero import LED
import ADC0834
import time

# Lista de pines GPIO a los que están conectados los LEDs
ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]
# Inicializa objetos LED para cada pin en la lista
leds = [LED(pin) for pin in ledPins]

# Configura el módulo ADC0834
ADC0834.setup()

def LedBarGraph(value):
    # Apaga todos los LEDs
    for i in range(10):
        leds[i].off()
    # Enciende LEDs hasta el valor especificado
    for i in range(value):
        leds[i].on()

try:
    # Bucle principal para actualizar continuamente el gráfico de barras de LEDs
    while True:
        # Lee el valor analógico del ADC0834
        analogVal = ADC0834.getResult()
        # Convierte el valor analógico al nivel del gráfico de barras LED
        LedBarGraph(int(analogVal/25))
except KeyboardInterrupt:
    # Apaga todos los LEDs cuando se interrumpe el programa
    for i in range(10):
        leds[i].off()

Explicación del Código

1. Esta sección importa las bibliotecas necesarias. gpiozero es para controlar los LEDs, ADC0834 para la interfaz con el módulo ADC y time para operaciones relacionadas con el tiempo.

   #!/usr/bin/env python3
   from gpiozero import LED
   import ADC0834
   import time


2. Define los pines GPIO a los que están conectados los LEDs e inicializa una matriz de objetos LED para cada pin, lo que permite un control fácil de cada LED en la matriz.

   # Lista de pines GPIO a los que están conectados los LEDs
   ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]
   # Inicializa objetos LED para cada pin en la lista
   leds = [LED(pin) for pin in ledPins]


3. Inicializa el módulo ADC0834 para la conversión de analógico a digital.

   # Configura el módulo ADC0834
   ADC0834.setup()


4. Esta función apaga todos los LEDs y luego enciende un número de LEDs basado en el valor de entrada, creando efectivamente una representación gráfica de barras.

   def LedBarGraph(value):
       # Apaga todos los LEDs
       for i in range(10):
           leds[i].off()
       # Enciende LEDs hasta el valor especificado
       for i in range(value):
           leds[i].on()


5. Lee continuamente el valor analógico del ADC0834 y actualiza el gráfico de barras de LEDs según este valor. El valor analógico se reduce a un rango de 0-10 para los 10 LEDs.

   try:
       # Bucle principal para actualizar continuamente el gráfico de barras LED
       while True:
           # Lee el valor analógico del ADC0834
           analogVal = ADC0834.getResult()
           # Convierte el valor analógico al nivel del gráfico de barras LED
           LedBarGraph(int(analogVal/25))


6. Asegura que todos los LEDs se apaguen cuando se interrumpe el programa (por ejemplo, al presionar Ctrl+C).

   except KeyboardInterrupt:
       # Apaga todos los LEDs cuando se interrumpe el programa
       for i in range(10):
           leds[i].off()
