3.1.6 Bewegungssteuerung

Einführung

In dieser Lektion werden wir ein einfaches Bewegungserkennungs- und -steuerungsgerät erstellen. Der MPU6050 wird als Sensor und der Schrittmotor als gesteuertes Gerät verwendet. Mit dem MPU6050, der am Handschuh befestigt ist, können Sie den Schrittmotor durch Drehen Ihres Handgelenks steuern.

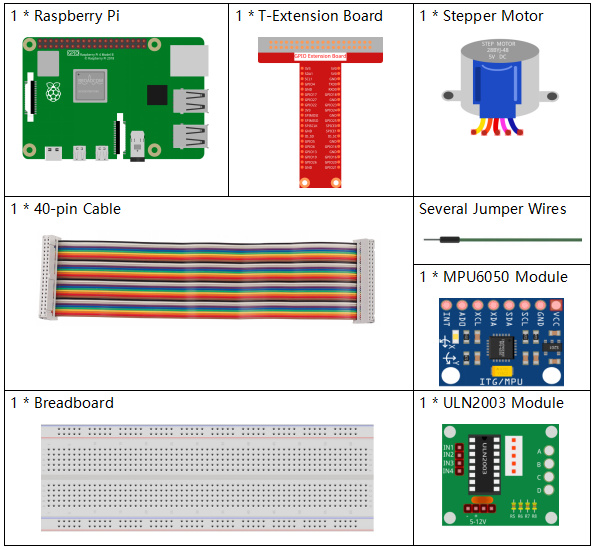

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

../_images/3.1.6_motion_list.png

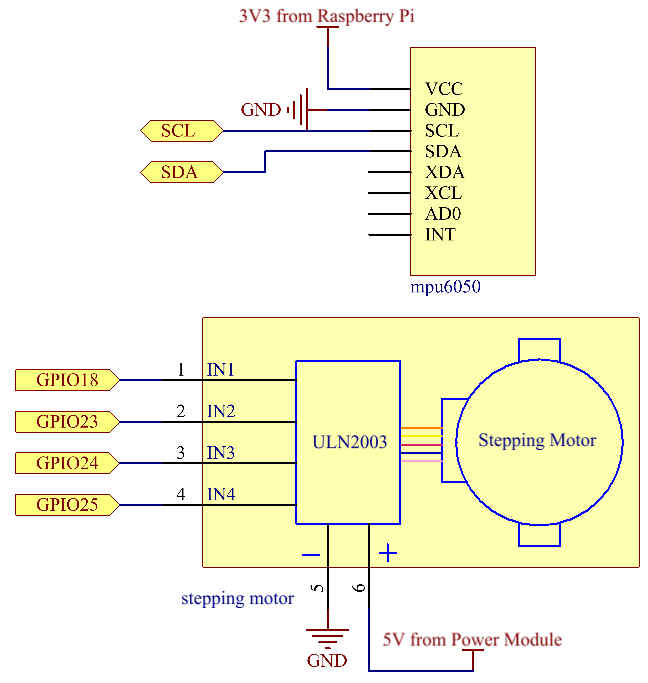

Schaltplan

T-Karte Name

physisch

wiringPi

BCM

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO25

Pin 22

6

25

SDA1

Pin 3

SCL1

Pin 5
../_images/3.1.6_motion_schematic.png

Versuchsdurchführung

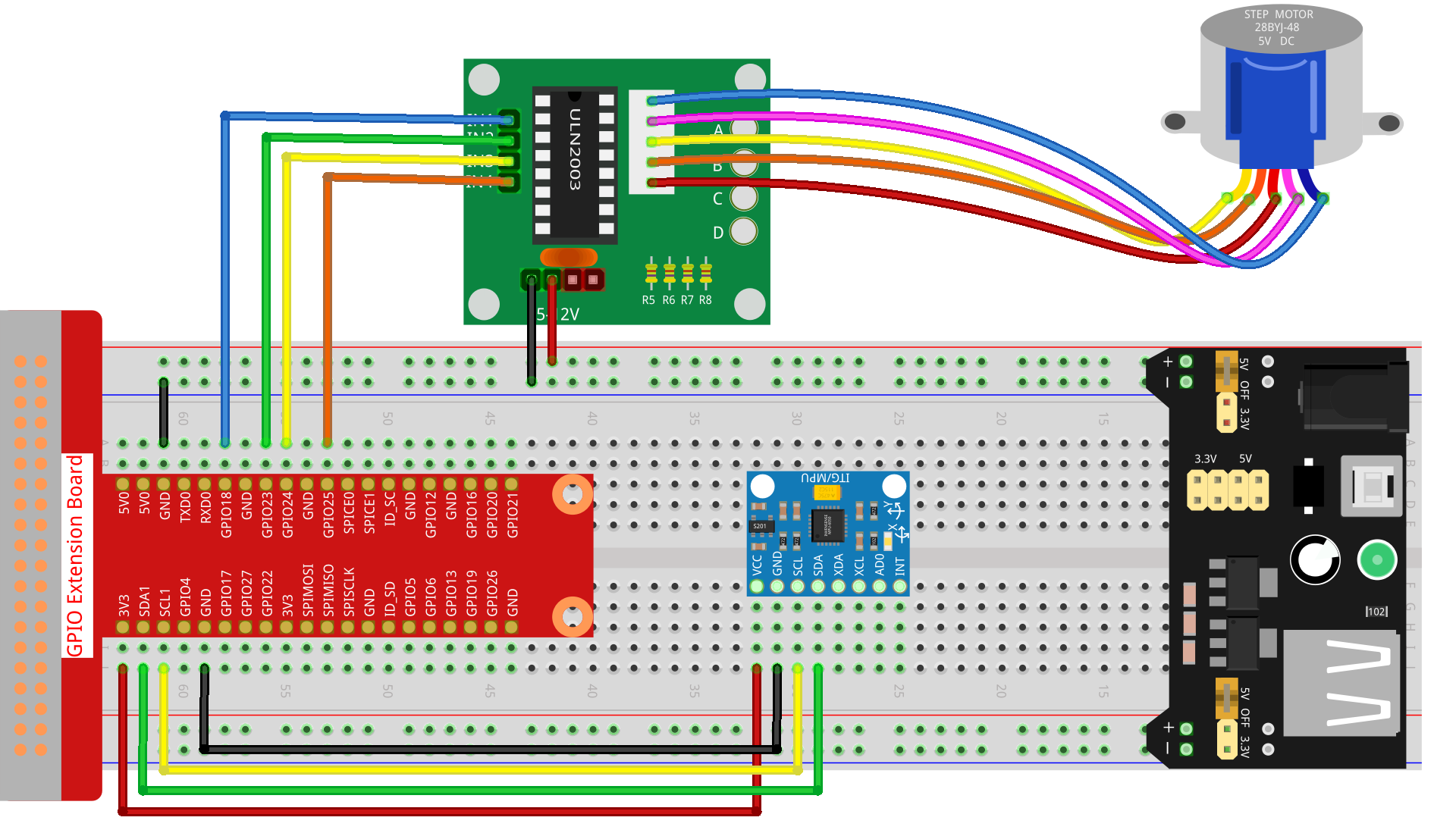

Schritt 1: Bauen Sie die Schaltung auf.

../_images/3.1.6_motion_control_circuit.png

Schritt 2: Öffnen Sie die Code-Datei.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Schritt 3: Ausführen.

sudo python3 3.1.6_MotionControl_zero.py

Während der Code ausgeführt wird, wenn der Neigungswinkel des MPU6050 auf der Y-Achse größer als 45 ℃ ist, rotiert der Schrittmotor gegen den Uhrzeigersinn; wenn er weniger als -45 ℃ beträgt, rotiert der Schrittmotor im Uhrzeigersinn.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte Wenn gpiozero nicht funktioniert.

Code

Bemerkung

Sie können den unten stehenden Code Ändern/Zurücksetzen/Kopieren/Ausführen/Stoppen. Bevor Sie das tun, müssen Sie zum Quellcodepfad wie davinci-kit-for-raspberry-pi/python-pi5 gehen. Nachdem Sie den Code geändert haben, können Sie ihn direkt ausführen, um die Wirkung zu sehen.

#!/usr/bin/env python3
from gpiozero import OutputDevice
import smbus
import math
import time

# Initialisierung der Leistungsverwaltungsregister für MPU6050
power_mgmt_1 = 0x6b
power_mgmt_2 = 0x6c

# Einrichten der I2C-Kommunikation mit MPU6050
bus = smbus.SMBus(1)  # SMBus initialisieren
address = 0x68        # I2C-Adresse des MPU6050
bus.write_byte_data(address, power_mgmt_1, 0)  # MPU6050 aufwecken

# Initialisieren der Motorpins zu den GPIO-Pins 18, 23, 24, 25
motorPin = [OutputDevice(pin) for pin in (18, 23, 24, 25)]

# Setzen der Motor-Drehgeschwindigkeitsparameter
rolePerMinute = 15
stepsPerRevolution = 2048
# Berechnen der Verzögerung zwischen Schritten für die gewünschte U/min
stepSpeed = (60 / rolePerMinute) / stepsPerRevolution

# Einzelnes Byte von der angegebenen I2C-Adresse lesen
def read_byte(adr):
    return bus.read_byte_data(address, adr)

# Wort (2 Bytes) von der angegebenen I2C-Adresse lesen
def read_word(adr):
    high = bus.read_byte_data(address, adr)
    low = bus.read_byte_data(address, adr + 1)
    val = (high << 8) + low
    return val

# Wort in 2's-Komplement-Form lesen
def read_word_2c(adr):
    val = read_word(adr)
    if val >= 0x8000:
        return -((65535 - val) + 1)
    else:
        return val

# Euklidischer Abstand zwischen zwei Punkten berechnen
def dist(a, b):
    return math.sqrt((a * a) + (b * b))

# Y-Achsenrotation berechnen
def get_y_rotation(x, y, z):
    radians = math.atan2(x, dist(y, z))
    return -math.degrees(radians)

# X-Achsenrotation berechnen
def get_x_rotation(x, y, z):
    radians = math.atan2(y, dist(x, z))
    return math.degrees(radians)

# Neigungswinkel von MPU6050 abrufen
def mpu6050():
    accel_xout = read_word_2c(0x3b)
    accel_yout = read_word_2c(0x3d)
    accel_zout = read_word_2c(0x3f)
    accel_xout_scaled = accel_xout / 16384.0
    accel_yout_scaled = accel_yout / 16384.0
    accel_zout_scaled = accel_zout / 16384.0
    angle = get_y_rotation(accel_xout_scaled, accel_yout_scaled, accel_zout_scaled)
    return angle

# Steuerung der Schrittmotor-Drehung
def rotary(direction):
    if direction == 'c':
        # Sequenz für die Drehung im Uhrzeigersinn
        for j in range(4):
            for i in range(4):
                if 0x99 >> j & (0x08 >> i):
                    motorPin[i].on()
                else:
                    motorPin[i].off()
                time.sleep(stepSpeed)
    elif direction == 'a':
        # Sequenz für die Drehung gegen den Uhrzeigersinn
        for j in range(4):
            for i in range(4):
                if 0x99 << j & (0x08 >> i):
                    motorPin[i].on()
                else:
                    motorPin[i].off()
                time.sleep(stepSpeed)

# Hauptschleife zum kontinuierlichen Lesen des Neigungswinkels und Steuern des Motors
try:
    while True:
        angle = mpu6050()
        if angle >= 45:
            rotary('a')  # Gegen den Uhrzeigersinn für positiven Neigungswinkel drehen
        elif angle <= -45:
            rotary('c')  # Im Uhrzeigersinn für negativen Neigungswinkel drehen
except KeyboardInterrupt:
    # Alle Motorpins bei Tastaturunterbrechung ausschalten
    for pin in motorPin:
        pin.off()

Code-Erklärung

  1. Das Skript beginnt mit dem Importieren erforderlicher Bibliotheken. gpiozero wird für die Steuerung der GPIO-Pins verwendet, smbus für die I2C-Kommunikation, math für mathematische Operationen und time für Verzögerungen.

    #!/usr/bin/env python3
from gpiozero import OutputDevice
import smbus
import math
import time

  2. Richten Sie die I2C-Kommunikation mit dem MPU6050-Sensor ein. power_mgmt_1 und power_mgmt_2 sind Register zur Verwaltung der Stromversorgung des Sensors. Der Sensor wird durch Schreiben in power_mgmt_1 „aufgeweckt“.

    # Initialisieren der Leistungsverwaltungsregister für MPU6050
power_mgmt_1 = 0x6b
power_mgmt_2 = 0x6c

# Richten Sie die I2C-Kommunikation mit MPU6050 ein
bus = smbus.SMBus(1)  # Initialisieren Sie SMBus
address = 0x68        # I2C-Adresse von MPU6050
bus.write_byte_data(address, power_mgmt_1, 0)  # Wecken Sie MPU6050 auf

  3. Initialisiert die GPIO-Pins (18, 23, 24, 25) auf dem Raspberry Pi zur Steuerung des Schrittmotors. Jeder Pin ist mit einer Spule im Motor verbunden.

    # Initialisieren Sie Motorpins für GPIO-Pins 18, 23, 24, 25
motorPin = [OutputDevice(pin) for pin in (18, 23, 24, 25)]

  4. Legt die Umdrehungen pro Minute (RPM) des Motors und die Anzahl der Schritte pro Umdrehung fest. stepSpeed berechnet die Verzögerung zwischen Schritten, um die gewünschte RPM zu erreichen und einen reibungslosen Motorbetrieb sicherzustellen.

    # Setzen Sie Parameter für die Motordrehzahl
rolePerMinute = 15
stepsPerRevolution = 2048
# Berechnen Sie die Verzögerung zwischen den Schritten für die gewünschte RPM
stepSpeed = (60 / rolePerMinute) / stepsPerRevolution

  5. Diese Funktionen werden für die I2C-Kommunikation verwendet. read_byte liest ein einzelnes Byte von einer bestimmten Adresse, während read_word zwei Bytes (ein Wort) von der Adresse liest und sie mit bitweisen Operationen (<< und +) zu einem einzelnen Wert kombiniert.

    # Lesen Sie ein einzelnes Byte von der angegebenen I2C-Adresse
def read_byte(adr):
    return bus.read_byte_data(address, adr)

# Lesen Sie ein Wort (2 Bytes) von der angegebenen I2C-Adresse
def read_word(adr):
    high = bus.read_byte_data(address, adr)
    low = bus.read_byte_data(address, adr + 1)
    val = (high << 8) + low
    return val

  6. Diese Funktion konvertiert das gelesene Wort in eine 2’s-Komplement-Form, die nützlich ist, um Vorzeichenwerte aus Sensordaten zu interpretieren. Diese Umwandlung ist notwendig, um negative Sensormessungen zu verarbeiten.

    # Lesen eines Wortes in 2's-Komplement-Form
def read_word_2c(adr):
    val = read_word(adr)
    if val >= 0x8000:
        return -((65535 - val) + 1)
    else:
        return val

  7. dist berechnet die euklidische Entfernung zwischen zwei Punkten, die in den Rotationsberechnungen verwendet wird. get_y_rotation und get_x_rotation berechnen die Rotationswinkel entlang der Y- bzw. X-Achse, indem sie die atan2-Funktion aus der math-Bibliothek verwenden und das Ergebnis in Grad umrechnen.

    # Berechnen der euklidischen Entfernung zwischen zwei Punkten
def dist(a, b):
    return math.sqrt((a * a) + (b * b))

# Berechnen der Y-Achsenrotation
def get_y_rotation(x, y, z):
    radians = math.atan2(x, dist(y, z))
    return -math.degrees(radians)

# Berechnen der X-Achsenrotation
def get_x_rotation(x, y, z):
    radians = math.atan2(y, dist(x, z))
    return math.degrees(radians)

  8. Diese Funktion liest die Beschleunigungsdaten vom MPU6050-Sensor, skaliert die Messungen und berechnet den Neigungswinkel mithilfe der Funktion get_y_rotation. Die Funktion read_word_2c liest Sensordaten in 2’s-Komplement-Form, um negative Werte zu verarbeiten.

    # Holen Sie sich den Neigungswinkel von MPU6050
def mpu6050():
    accel_xout = read_word_2c(0x3b)
    accel_yout = read_word_2c(0x3d)
    accel_zout = read_word_2c(0x3f)
    accel_xout_scaled = accel_xout / 16384.0
    accel_yout_scaled = accel_yout / 16384.0
    accel_zout_scaled = accel_zout / 16384.0
    angle = get_y_rotation(accel_xout_scaled, accel_yout_scaled, accel_zout_scaled)
    return angle

  9. Die Funktion rotary steuert die Rotation des Schrittmotors. Sie führt eine Schrittsequenz für die Uhrzeiger- oder gegen den Uhrzeigersinn-Drehung basierend auf dem direction-Parameter aus. Die Sequenz beinhaltet das Ein- oder Ausschalten bestimmter Motorpins in einem Muster.

    # Steuern Sie die Rotation des Schrittmotors
def rotary(direction):
    if direction == 'c':
        # Sequenz für die Uhrzeigersinn-Drehung
        for j in range(4):
            for i in range(4):
                if 0x99 >> j & (0x08 >> i):
                    motorPin[i].on()
                else:
                    motorPin[i].off()
                time.sleep(stepSpeed)
    elif direction == 'a':
        # Sequenz für die gegen den Uhrzeigersinn-Drehung
        for j in range(4):
            for i in range(4):
                if 0x99 << j & (0x08 >> i):
                    motorPin[i].on()
                else:
                    motorPin[i].off()
                time.sleep(stepSpeed)

  10. Die Hauptschleife liest kontinuierlich den Neigungswinkel aus dem MPU6050-Sensor und steuert die Rotationsrichtung des Motors basierend auf dem Winkel. Wenn das Programm unterbrochen wird (z. B. durch eine Tastaturunterbrechung), schaltet es alle Motorpins aus, um die Sicherheit zu gewährleisten.

    # Hauptschleife zum kontinuierlichen Lesen des Neigungswinkels und zur Steuerung des Motors
try:
    while True:
        angle = mpu6050()
        if angle >= 45:
            rotary('a')  # Gegen den Uhrzeigersinn für positiven Neigungswinkel drehen
        elif angle <= -45:
            rotary('c')  # Im Uhrzeigersinn für negativen Neigungswinkel drehen
except KeyboardInterrupt:
    # Schalten Sie bei Tastaturunterbrechung alle Motorpins aus
    for pin in motorPin:
        pin.off()
