3.1.4 Intelligenter Ventilator (MCP3008)

Bemerkung

Je nach Kit-Version bitte prüfen, ob ADC0834 oder MCP3008 enthalten ist, und mit dem entsprechenden Abschnitt fortfahren.

Einführung

In diesem Projekt werden wir Motoren, Tasten und Thermistoren verwenden, um einen manuellen + automatischen intelligenten Ventilator mit einstellbarer Windgeschwindigkeit zu bauen.

Benötigte Komponenten

In diesem Projekt benötigen wir die folgenden Komponenten.

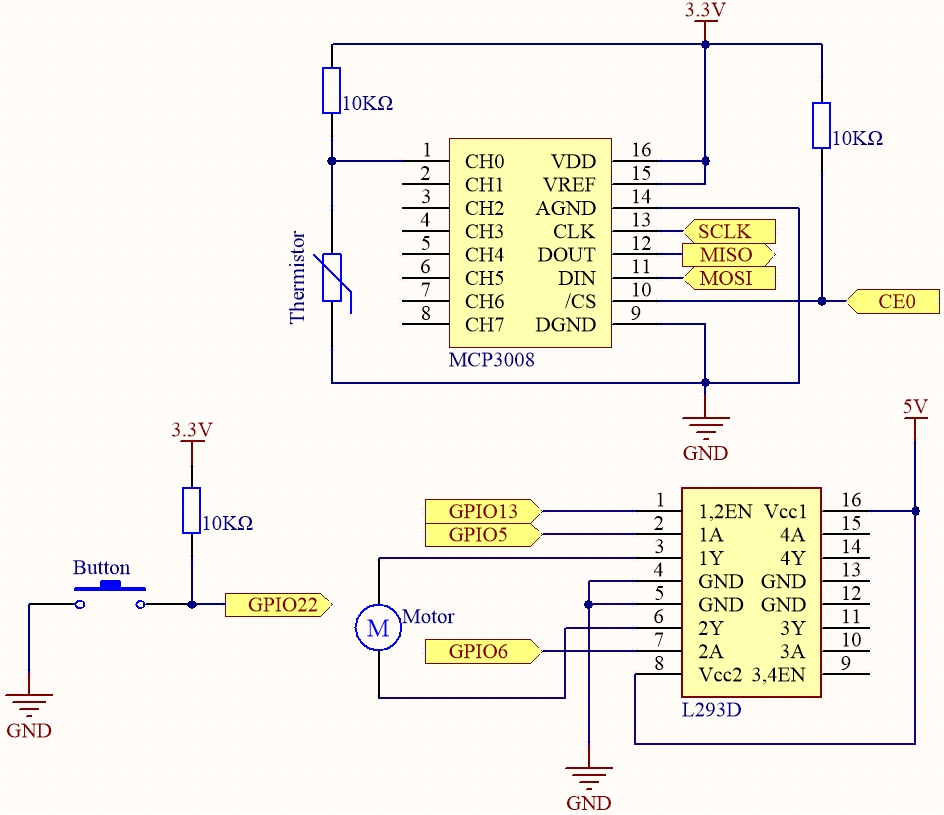

Schaltplan

T-Board-Name	Physical	WiringPi	BCM
SPICE0	Pin 24	10	8
SPIMOSI	Pin 19	12	10
SPIMISO	Pin 21	13	9
SPISCLK	Pin 23	14	11
GPIO22	Pin 15	3	22
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13

../_images/schematic_3.1.4_smart_fan_mcp30081.png

Experimentelle Schritte

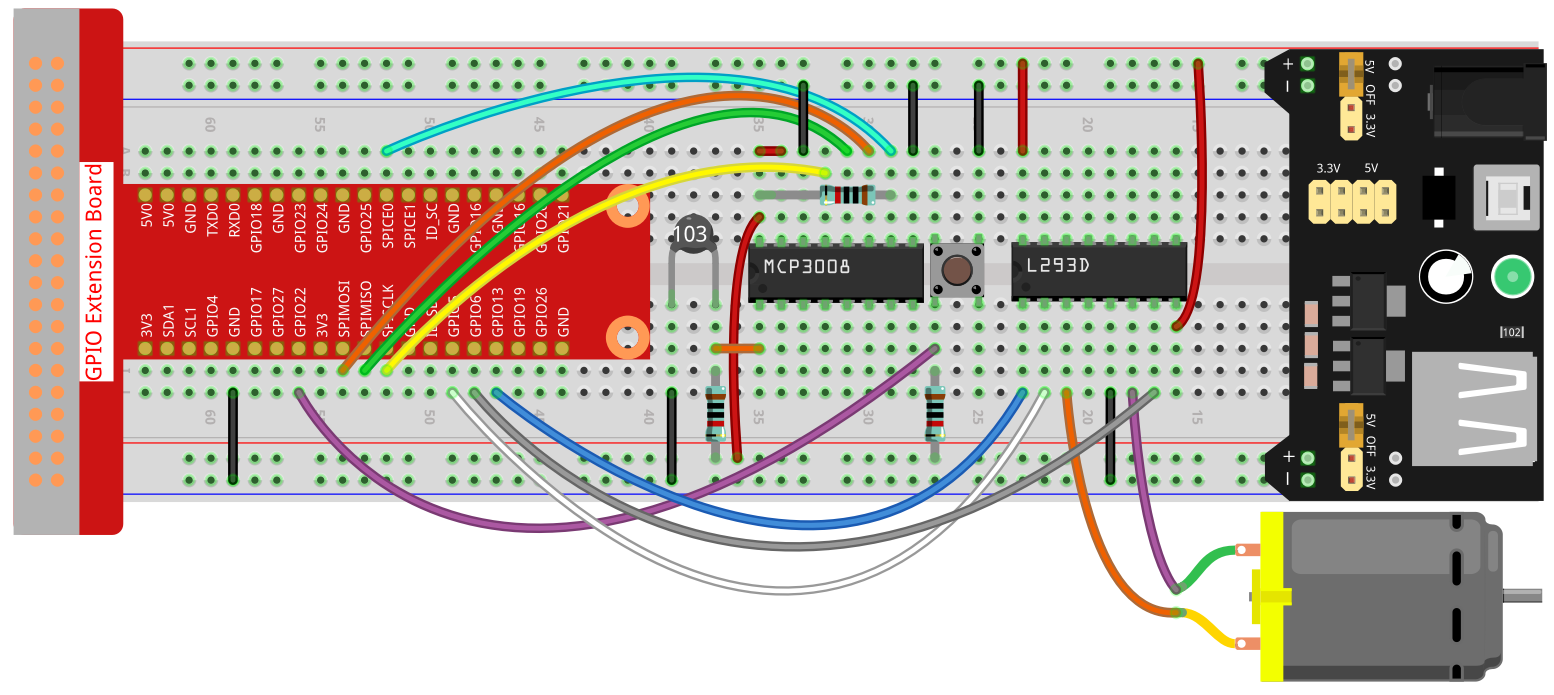

Schritt 1: Baue die Schaltung auf.

../_images/july24_3.1.4_smart_fan_mcp30081.png

Bemerkung

Das Strommodul kann mit einer 9V-Batterie und dem im Kit enthaltenen 9V-Batterieclip betrieben werden.

../_images/4.1.10_smart_fan_battery.jpeg

Schritt 2: Richte die SPI-Schnittstelle ein und installiere die spidev-Bibliothek (siehe SPI-Konfiguration für detaillierte Anweisungen). Falls diese Schritte bereits erledigt sind, kannst du sie überspringen.

Schritt 3: Wechsle in den Ordner mit dem Code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Schritt 4: Ausführen.

sudo python3 3.1.4-2_SmartFan_zero.py

Wenn der Code läuft, starte den Ventilator durch Drücken der Taste. Jedes Mal, wenn du drückst, wird die Geschwindigkeit um eine Stufe erhöht oder verringert. Es gibt 5 Geschwindigkeitsstufen: 0~4. Wenn die 4^te Stufe eingestellt ist und du erneut drückst, stoppt der Ventilator mit einer Windgeschwindigkeit von 0.

Sobald die Temperatur um mehr als 2℃ steigt oder fällt, erhöht oder verringert sich die Geschwindigkeit automatisch um eine Stufe.

Code

Bemerkung

Du kannst den folgenden Code Ändern/Zurücksetzen/Kopieren/Ausführen/Stoppen. Vorher musst du jedoch in das Quellcode-Verzeichnis (z. B. davinci-kit-for-raspberry-pi/python-pi5) wechseln. Nach einer Änderung kannst du den Code direkt ausführen, um den Effekt zu sehen.

#!/usr/bin/env python3

from gpiozero import Motor, Button
from time import sleep
import spidev
import math

# SPI für MCP3008 initialisieren
spi = spidev.SpiDev()
spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / physikalischer Pin 24)
spi.max_speed_hz = 1000000  # 1 MHz

# GPIO-Pins für Taste und Motorsteuerung initialisieren
BtnPin = Button(22)  # GPIO22 (physikalischer Pin 15)
motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

# Variablen für Geschwindigkeitsstufe und Temperatur
level = 0
currentTemp = 0
markTemp = 0

def read_adc(channel):
    """
    Liest den analogen Wert vom MCP3008-Kanal (0–7).
    """
    if channel < 0 or channel > 7:
        return -1
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((adc[1] & 0x03) << 8) | adc[2]
    return value

def temperature():
    """
    Liest und berechnet die aktuelle Temperatur vom Sensor.
    Rückgabe:
        float: Aktuelle Temperatur in Celsius.
    """
    analogVal = read_adc(0)  # Thermistor an CH0
    Vr = 3.3 * analogVal / 1023.0  # Für 3,3V-System
    Rt = 10000.0 * Vr / (3.3 - Vr)
    temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
    Cel = temp - 273.15
    return Cel

def motor_run(level):
    """
    Stellt die Motorgeschwindigkeit basierend auf der angegebenen Stufe ein.
    Argumente:
        level (int): Gewünschte Motorgeschwindigkeitsstufe.
    Rückgabe:
        int: Angepasste Motorgeschwindigkeitsstufe.
    """
    if level == 0:
        motor.stop()
        return 0
    if level >= 4:
        level = 4
    motor.forward(speed=float(level / 4))
    return level

def changeLevel():
    """
    Ändert die Motorgeschwindigkeitsstufe bei Tastendruck und aktualisiert die Referenztemperatur.
    """
    global level, currentTemp, markTemp
    print("Taste gedrückt")
    level = (level + 1) % 5
    markTemp = currentTemp

# Taste mit changeLevel-Funktion verknüpfen
BtnPin.when_pressed = changeLevel

def main():
    """
    Hauptfunktion zur kontinuierlichen Temperaturüberwachung und Anpassung der Motorgeschwindigkeit.
    """
    global level, currentTemp, markTemp
    markTemp = temperature()
    while True:
        currentTemp = temperature()
        if level != 0:
            if currentTemp - markTemp <= -2:
                level -= 1
                markTemp = currentTemp
            elif currentTemp - markTemp >= 2:
                if level < 4:
                    level += 1
                markTemp = currentTemp
        level = motor_run(level)
        sleep(0.2)

# Hauptfunktion ausführen und bei Tastenkombination Strg+C sauber beenden
try:
    main()
except KeyboardInterrupt:
    motor.stop()
    spi.close()

Code-Erklärung

Importiert Bibliotheken zur Steuerung von Motor und Taste, für die SPI-Kommunikation mit MCP3008 sowie mathematische Berechnungen. gpiozero steuert die GPIO-Geräte, spidev die SPI-Kommunikation mit dem MCP3008-ADC, und math wird für Temperaturberechnungen aus Widerstandswerten verwendet.
```
from gpiozero import Motor, Button
from time import sleep
import spidev
import math
```
Initialisiert die SPI-Kommunikation auf Bus 0, Gerät 0 (CE0) für den MCP3008-ADC.
```
spi = spidev.SpiDev()
spi.open(0, 0)
spi.max_speed_hz = 1000000
```
Richtet GPIO-Pin 22 als Taste ein und konfiguriert den Motor mit GPIO5 (vorwärts), GPIO6 (rückwärts) und GPIO13 (Enable). Legt außerdem Variablen zur Verfolgung der Geschwindigkeitsstufe und Temperatur fest.
```
BtnPin = Button(22)
motor = Motor(forward=5, backward=6, enable=13)
level = 0
currentTemp = 0
markTemp = 0
```

Funktion zum Auslesen eines analogen Wertes (0–1023) vom MCP3008 über SPI.

def read_adc(channel):
    if channel < 0 or channel > 7:
        return -1
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((adc[1] & 0x03) << 8) | adc[2]
    return value

Funktion zum Messen der Temperatur über den Thermistor an CH0. Wandelt den ADC-Wert in Spannung um, berechnet den Widerstand und dann die Temperatur in °C (Steinhart-Hart).

def temperature():
    analogVal = read_adc(0)
    Vr = 3.3 * analogVal / 1023.0
    Rt = 10000.0 * Vr / (3.3 - Vr)
    temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
    Cel = temp - 273.15
    return Cel

Funktion zur Einstellung der Motorgeschwindigkeit basierend auf level (0–4). Bei 0 stoppt der Motor, bei 1–4 wird die PWM-Geschwindigkeit proportional gesetzt.

def motor_run(level):
    if level == 0:
        motor.stop()
        return 0
    if level >= 4:
        level = 4
    motor.forward(speed=float(level / 4))
    return level

Event-Handler für Tastendruck: erhöht die Geschwindigkeitsstufe zyklisch von 0 bis 4 und aktualisiert die Referenztemperatur.

def changeLevel():
    global level, currentTemp, markTemp
    level = (level + 1) % 5
    markTemp = currentTemp

BtnPin.when_pressed = changeLevel

Hauptschleife: überwacht kontinuierlich die Temperatur. Bei ±2°C Abweichung zur Referenz wird die Geschwindigkeitsstufe automatisch angepasst.

def main():
    global level, currentTemp, markTemp
    markTemp = temperature()
    while True:
        currentTemp = temperature()
        if level != 0:
            if currentTemp - markTemp <= -2:
                level -= 1
                markTemp = currentTemp
            elif currentTemp - markTemp >= 2:
                if level < 4:
                    level += 1
                markTemp = currentTemp
        level = motor_run(level)
        sleep(0.2)

Führt die Hauptfunktion aus und beendet Motor & SPI sauber bei Strg+C.

try:
    main()
except KeyboardInterrupt:
    motor.stop()
    spi.close()
