3.1.13 SPIEL - 10 Sekunden

Einführung

Als Nächstes machen wir ein Spielgerät, um Ihre Konzentration herauszufordern. Binden Sie den Kippschalter an einen Stab, um einen Zauberstab zu machen. Schütteln Sie den Zauberstab, die 4-stellige Segmentanzeige beginnt zu zählen, ein erneutes Schütteln stoppt die Zählung. Wenn es Ihnen gelingt, den angezeigten Zähler auf 10.00 zu halten, dann haben Sie gewonnen. Sie können das Spiel mit Ihren Freunden spielen, um zu sehen, wer der Zeitmagier ist.

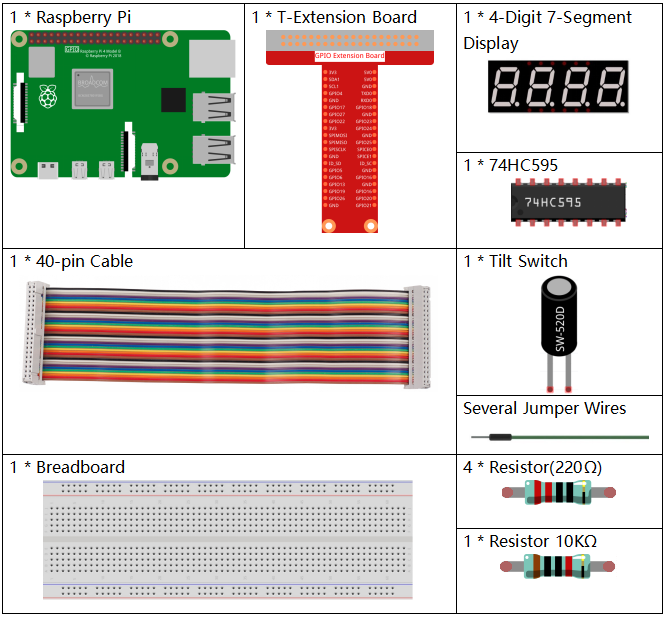

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten.

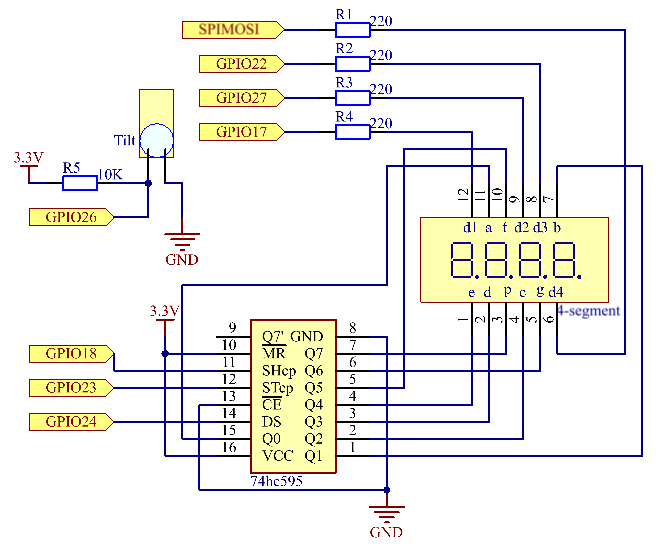

Schaltplan

T-Board Name	physisch	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22
SPIMOSI	Pin 19	12	10
GPIO18	Pin 12	1	18
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO26	Pin 37	25	26

Experimentelle Verfahren

Schritt 1: Bauen Sie den Schaltkreis.

Schritt 2: Gehen Sie zum Ordner mit dem Code.

cd ~/raphael-kit/python-pi5

Schritt 3: Führen Sie die ausführbare Datei aus.

sudo python3 3.1.13_GAME_10Second_zero.py

Schütteln Sie den Zauberstab, die 4-stellige Segmentanzeige beginnt zu zählen, ein weiteres Schütteln stoppt die Zählung. Wenn Sie es schaffen, den angezeigten Zähler bei 10.00 zu halten, dann haben Sie gewonnen. Schütteln Sie es ein weiteres Mal, um die nächste Runde des Spiels zu starten.

Code

Bemerkung

Sie können den untenstehenden Code modifizieren/zurücksetzen/kopieren/ausführen/stoppen. Bevor Sie dies tun, sollten Sie jedoch zum Quellcodepfad wie raphael-kit/python-pi5 wechseln. Nachdem Sie den Code geändert haben, können Sie ihn direkt ausführen, um das Ergebnis zu sehen.

#!/usr/bin/env python3

from gpiozero import OutputDevice, Button
import time
import threading

# Initialisierung des Knopfes, verbunden mit GPIO 26
sensorPin = Button(26)

# Definition der GPIO-Pins, verbunden mit dem 74HC595 Schieberegister
SDI = OutputDevice(24)   # Serieller Dateneingang
RCLK = OutputDevice(23)  # Registeruhr
SRCLK = OutputDevice(18) # Schieberegisteruhr

# Definition der GPIO-Pins für die Ziffernauswahl auf der 7-Segment-Anzeige
placePin = [OutputDevice(pin) for pin in (10, 22, 27, 17)]

# Definition der Segmentcodes für Zahlen 0 bis 9 auf der 7-Segment-Anzeige
number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)

# Zähler und Timer-Variablen
counter = 0
timer1 = None
gameState = 0

def clearDisplay():
    """ Alle Segmente auf der 7-Segment-Anzeige löschen. """
    for _ in range(8):
        SDI.on()
        SRCLK.on()
        SRCLK.off()
    RCLK.on()
    RCLK.off()

def hc595_shift(data):
    """ Verschiebt Daten in das 74HC595 Schieberegister, um eine Ziffer anzuzeigen. """
    for i in range(8):
        SDI.value = 0x80 & (data << i)
        SRCLK.on()
        SRCLK.off()
    RCLK.on()
    RCLK.off()

def pickDigit(digit):
    """ Wählt aus, welche Ziffer auf der 7-Segment-Anzeige angezeigt werden soll. """
    for pin in placePin:
        pin.off()
    placePin[digit].on()

def display():
    """ Den aktuellen Zählerwert auf der 7-Segment-Anzeige anzeigen. """
    global counter
    clearDisplay()
    pickDigit(0)
    hc595_shift(number[counter % 10])

    clearDisplay()
    pickDigit(1)
    hc595_shift(number[counter % 100 // 10])

    clearDisplay()
    pickDigit(2)
    hc595_shift(number[counter % 1000 // 100] - 0x80)

    clearDisplay()
    pickDigit(3)
    hc595_shift(number[counter % 10000 // 1000])

def stateChange():
    """ Behandelt Zustandsänderungen des Zählers aufgrund von Knopfdrücken. """
    global gameState, counter, timer1
    if gameState == 0:
        counter = 0
        time.sleep(1)
        timer()
    elif gameState == 1 und timer1 ist nicht None:
        timer1.cancel()
        time.sleep(1)
    gameState = (gameState + 1) % 2

def loop():
    """ Hauptloop, um Knopfdrücke zu prüfen und die Anzeige zu aktualisieren. """
    global counter
    currentState = 0
    lastState = 0
    while True:
        display()
        currentState = sensorPin.value
        if (currentState == 0) und (lastState == 1):
            stateChange()
        lastState = currentState

def timer():
    """ Timer-Funktion, die den Zähler alle 0,01 Sekunden erhöht. """
    global counter, timer1
    timer1 = threading.Timer(0.01, timer)
    timer1.start()
    counter += 1

try:
    loop()
except KeyboardInterrupt:
    if timer1:
        timer1.cancel()

Code-Erklärung

1. Dieser Abschnitt importiert notwendige Module. Die Bibliothek „gpiozero“ wird verwendet, um mit GPIO-Geräten wie Tasten zu interagieren, und die Module „time“ und „threading“ können für zeitbezogene Aufgaben oder gleichzeitige Operationen verwendet werden.

   #!/usr/bin/env python3

   from gpiozero import OutputDevice, Button
   import time
   import threading


2. Initialisiert ein „Button“-Objekt aus der GPIO Zero-Bibliothek und verbindet es mit GPIO-Pin 26. Diese Konfiguration ermöglicht die Erkennung von Tastendrücken.

   # Initialize the button connected to GPIO 26
   sensorPin = Button(26)


3. Initialisiert GPIO-Pins, die mit den Eingängen für die serielle Dateneingabe (SDI), Registeruhr (RCLK) und Schieberegisteruhr (SRCLK) des Schieberegisters verbunden sind.

   # Define GPIO pins connected to the 74HC595 shift register
   SDI = OutputDevice(24)   # Serial Data Input
   RCLK = OutputDevice(23)  # Register Clock
   SRCLK = OutputDevice(18) # Shift Register Clock


4. Initialisiert die Pins für jede Ziffer der 7-Segment-Anzeige und definiert die Binärcodes für die Anzeige der Zahlen 0-9.

   # Define GPIO pins for digit selection on the 7-segment display
   placePin = [OutputDevice(pin) for pin in (10, 22, 27, 17)]

   # Define segment codes for numbers 0 to 9 on the 7-segment display
   number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)


5. Funktionen zur Steuerung der 7-Segment-Anzeige. „clearDisplay“ schaltet alle Segmente aus, „hc595_shift“ verschiebt Daten in das Schieberegister und „pickDigit“ aktiviert eine bestimmte Ziffer auf der Anzeige.

   def clearDisplay():
       """ Clear all segments on the 7-segment display. """
       for _ in range(8):
           SDI.on()
           SRCLK.on()
           SRCLK.off()
       RCLK.on()
       RCLK.off()

   def hc595_shift(data):
       """ Shift data to the 74HC595 shift register to display a digit. """
       for i in range(8):
           SDI.value = 0x80 & (data << i)
           SRCLK.on()
           SRCLK.off()
       RCLK.on()
       RCLK.off()

   def pickDigit(digit):
       """ Select which digit to display on the 7-segment display. """
       for pin in placePin:
           pin.off()
       placePin[digit].on()


6. Funktion zur Anzeige des aktuellen Zählerwerts auf der 7-Segment-Anzeige.

   def display():
       """ Display the current counter value on the 7-segment display. """
       global counter
       clearDisplay()
       pickDigit(0)
       hc595_shift(number[counter % 10])

       clearDisplay()
       pickDigit(1)
       hc595_shift(number[counter % 100 // 10])

       clearDisplay()
       pickDigit(2)
       hc595_shift(number[counter % 1000 // 100] - 0x80)

       clearDisplay()
       pickDigit(3)
       hc595_shift(number[counter % 10000 // 1000])


7. Funktion zur Behandlung von Zustandsänderungen (Start/Stop) des Zählers basierend auf Tastendrücken.

   def stateChange():
       """ Handle state changes for the counter based on button presses. """
       global gameState, counter, timer1
       if gameState == 0:
           counter = 0
           time.sleep(1)
           timer()
       elif gameState == 1 and timer1 is not None:
           timer1.cancel()
           time.sleep(1)
       gameState = (gameState + 1) % 2


8. Hauptschleife, die kontinuierlich den Tastenzustand überprüft und die Anzeige aktualisiert. Sie ruft „stateChange“ auf, wenn sich der Tastenzustand ändert.

   def loop():
       """ Main loop to check for button presses and update the display. """
       global counter
       currentState = 0
       lastState = 0
       while True:
           display()
           currentState = sensorPin.value
           if (currentState == 0) and (lastState == 1):
               stateChange()
           lastState = currentState


9. Timer-Funktion, die den Zähler in regelmäßigen Abständen (alle 0,01 Sekunden) erhöht.

   def timer():
       """ Timer function that increments the counter every 0.01 second. """
       global counter, timer1
       timer1 = threading.Timer(0.01, timer)
       timer1.start()
       counter += 1


10. Führt die Hauptschleife aus und ermöglicht einen sauberen Ausstieg aus dem Programm mit einem Tastaturinterrupt (Strg+C).

    try:
        loop()
    except KeyboardInterrupt:
        if timer1:
            timer1.cancel()
