Bouton¶

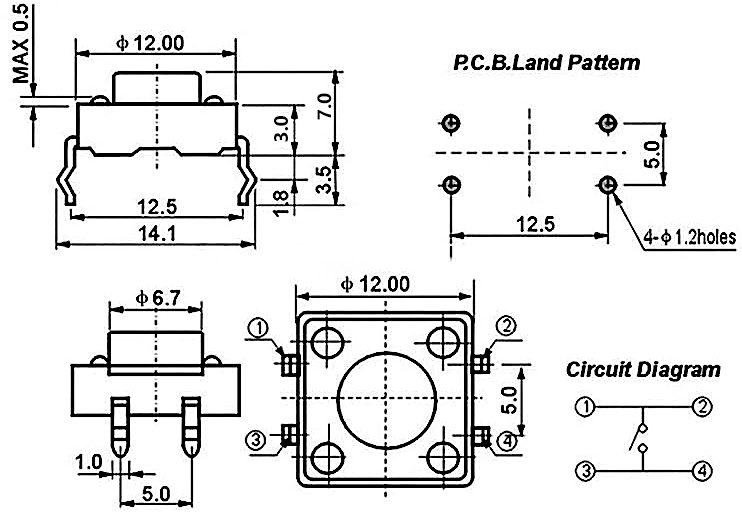

Les boutons sont un composant commun utilisé pour contrôler les dispositifs électroniques. Ils sont généralement utilisés comme interrupteurs pour connecter ou interrompre des circuits. Bien que les boutons existent dans une variété de tailles et de formes, celui utilisé ici est un mini-bouton de 6mm comme montré dans les images suivantes. La broche 1 est connectée à la broche 2 et la broche 3 à la broche 4. Ainsi, il suffit de connecter soit la broche 1 à la broche 3, soit la broche 2 à la broche 4.
La structure interne d’un bouton est la suivante. Le symbole ci-dessous à droite est généralement utilisé pour représenter un bouton dans les circuits.
Puisque la broche 1 est connectée à la broche 2, et la broche 3 à la broche 4, lorsque le bouton est pressé, les 4 broches sont connectées, fermant ainsi le circuit.
