6. Monitor de Plantas

El propósito de este proyecto es crear un sistema inteligente de riego que detecte la temperatura actual, humedad, intensidad de luz y humedad del suelo, y muestre estos datos en Blynk.

Tan pronto como actives el interruptor de conmutación en Blynk Cloud, la bomba comenzará a funcionar y las plantas serán hidratadas.

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DEL COMPONENTE	ENLACE DE COMPRA
Placa SunFounder R3	BUY
Protoboard	BUY
Módulo ESP8266	BUY
Cables Puente	BUY
Resistencia	BUY
Fotoresistor	BUY
Sensor de Humedad y Temperatura DHT11	-
Módulo de Humedad del Suelo	BUY
Módulo Controlador de Motor L9110	-
Bomba Centrífuga	-

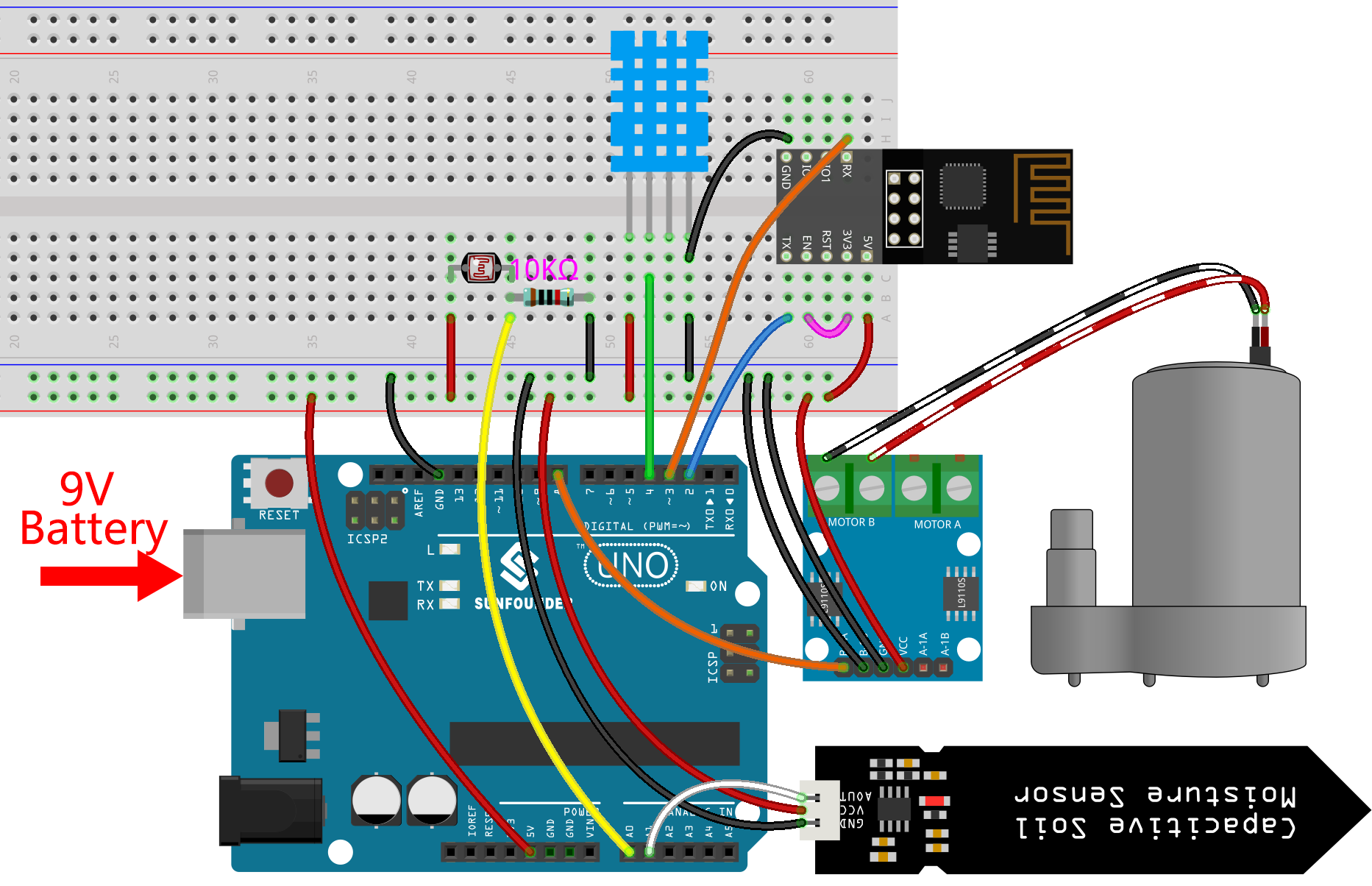

1. Construir el Circuito

Nota

El módulo ESP8266 requiere una alta corriente para proporcionar un entorno operativo estable, así que asegúrate de que la batería de 9V esté conectada.

2. Editar el Tablero de Mandos

1. Los flujos de datos creados en los proyectos anteriores deben guardarse y se utilizarán también en este proyecto.

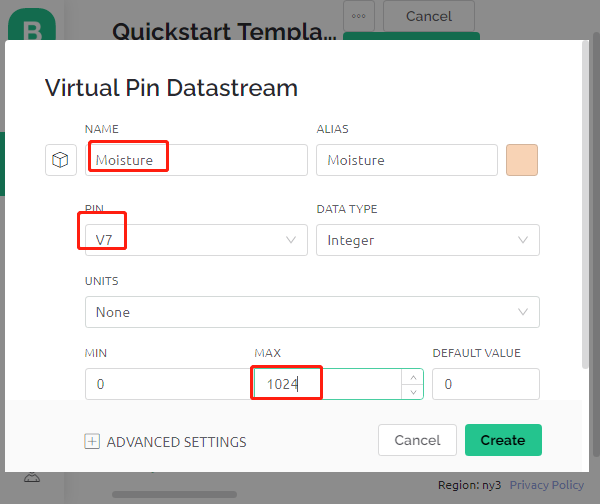

2. Para registrar la humedad del suelo, crea otro Datastream de tipo Virtual Pin en la página de Datastream. Configura el TIPO DE DATO a Integer y el MIN y MAX a 0 y 1024.

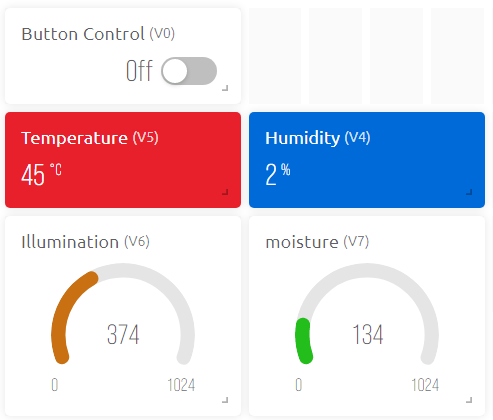

3. Ahora ve a la página de Wed Dashboard, arrastra 2 widgets Label y configura sus flujos de datos a V4 y V5 respectivamente; arrastra 2 widgets Gauge y configura sus flujos de datos para mostrar V6 y V7 respectivamente; y finalmente arrastra un widget Interruptor y configura su flujo de datos a V0.



3. Ejecutar el Código

Abre el archivo 6.plant_monitoring.ino en la ruta 3in1-kit\iot_project\6.plant_monitoring, o copia este código en Arduino IDE.

Nota

• Aquí se utiliza la DHT sensor library, puedes instalarla desde el Library Manager.



1. Sustituye el Template ID, Device Name y Auth Token por los tuyos. También necesitas ingresar el ssid y la password del WiFi que estás utilizando. Para tutoriales detallados, consulta 1.4 Conectando la placa R3 a Blynk.

2. Después de seleccionar la placa y puerto correctos, haz clic en el botón Upoad.

3. Abre el monitor Serial(configura la tasa de baudios a 115200) y espera un aviso como una conexión exitosa.



   Nota

   Si aparece el mensaje ESP is not responding al conectar, sigue estos pasos.

   • Asegúrate de que la batería de 9V esté conectada.

   • Restablece el módulo ESP8266 conectando el pin RST a GND durante 1 segundo, luego desenchúfalo.

   • Presiona el botón de reset en la placa R3.

   A veces, puede ser necesario repetir la operación anterior 3-5 veces, por favor ten paciencia.

4. De vuelta en Blynk, verás la temperatura actual, humedad, intensidad de luz y humedad del suelo. Puedes permitir que la bomba riegue las plantas si es necesario haciendo clic en el widget de Control de Botón.



5. Si quieres usar Blynk en dispositivos móviles, consulta ¿Cómo usar Blynk en dispositivos móviles?.



¿Cómo funciona?

Este BLYNK_WRITE hace que el widget Switch de Blynk inicie la bomba cuando está ENCENDIDO y la apague cuando está APAGADO.

BLYNK_WRITE(V0)
{
    if(param.asInt()==1){
        digitalWrite(pumpA,HIGH);
    }else{
        digitalWrite(pumpA,LOW);
    }
}

Estas tres funciones se utilizan para obtener la temperatura ambiental actual, humedad, intensidad de luz y humedad del suelo.

int readMoisture(){
    return analogRead(moisturePin);
}

int readLight(){
    return analogRead(lightPin);
}

bool readDHT() {

    // Reading temperature or humidity takes about 250 milliseconds!
    // Sensor readings may also be up to 2 seconds 'old' (it's a very slow sensor)
    humidity = dht.readHumidity();
    // Read temperature as Celsius (the default)
    temperature = dht.readTemperature();

    // Check if any reads failed and exit early (to try again).
    if (isnan(humidity) || isnan(temperature)) {
        Serial.println("Failed to read from DHT sensor!");
        return false;
    }
    return true;
}

Con el Timer de Blynk, la temperatura ambiente, humedad, intensidad de luz y humedad del suelo se obtienen cada segundo y se envían al flujo de datos en Blynk Cloud, desde donde los widgets muestran los datos.

void myTimerEvent()
{
    bool chk = readDHT();
    int light = readLight();
    int moisture = readMoisture();
    if(chk){
        Blynk.virtualWrite(V4,humidity);
        Blynk.virtualWrite(V5,temperature);
    }
    Blynk.virtualWrite(V6,light);
    Blynk.virtualWrite(V7,moisture);
}
