リードスイッチ

../_images/reed.png

リードスイッチは、磁場を適用することで動作する電気スイッチです。これは、1936年にBell Telephone LaboratoriesのWalter B. Ellwoodによって発明され、1940年6月27日にアメリカ合衆国特許第2264746号として特許を取得しました。

リードスイッチの動作原理は非常に単純です。２つのリード（通常は鉄とニッケル、２つの金属で作られる）が、端部で重なるようにガラス管の中に封入されています。２つのリードは、わずか数マイクロンの小さいギャップを持って重なって分離されています。ガラス管は高純度の不活性ガス（例：窒素）で満たされており、一部のリードスイッチは、高電圧性能を高めるために内部に真空が作られています。

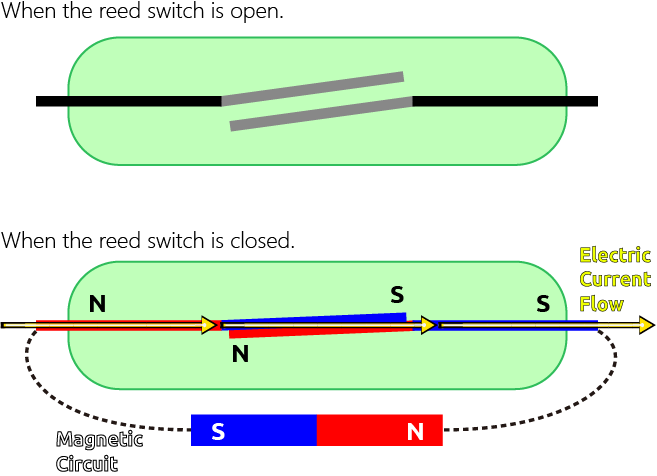

リードは磁束の伝導体として動作します。２つのリードは動作していない状態では接触していませんが、永久磁石や電磁コイルによって生成される磁場を通過すると、適用された磁場によって２つのリードの端部近くで異なる極性が生じ、磁気力がリード自体のばね力を超えると、２つのリードは引き合い、回路を伝導します。磁場が弱くなるか消失すると、リードは自らの弾性のために放出され、接触面は回路を開くために分離します。

../_images/reed_sche.png
