コンデンサー¶

コンデンサーは、与えられた電位差下での電荷蓄積量を指し、Cとして表され、国際単位はファラッド（F）です。一般に、電場中で電荷は力の下で移動します。導体間に媒体が存在すると、電荷の移動が妨げられ、電荷が導体上に蓄積され、電荷が蓄積される結果となります。

この蓄積される電荷の量を容量と言います。コンデンサーは電子機器において最も広く使用される電子部品の一つであり、直流絶縁、結合、バイパス、フィルタリング、チューニングループ、エネルギー変換、制御回路などの用途で広く利用されています。コンデンサーは、電解コンデンサー、固体コンデンサーなどに分けられます。

材料の特性により、コンデンサーは以下のように分類されます：アルミニウム電解コンデンサー、フィルムコンデンサー、タンタルコンデンサー、セラミックコンデンサー、スーパーコンデンサーなど。

このキットでは、セラミックコンデンサーと電解コンデンサーが使用されています。

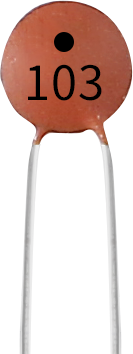

セラミックコンデンサーには103または104のラベルがあり、これは容量値を表し、103=10x10^3pF、104=10x10^4pFとなります。

単位換算

1F=10^3mF=10^6uF=10^9nF=10^12pF
