DHT11 温湿度センサ

デジタル温湿度センサDHT11は、温度と湿度の校正されたデジタル信号出力を持つ複合センサです。 専用のデジタルモジュールの収集技術と温湿度センシング技術が組み合わせられており、製品の高い信頼性と優れた長期安定性を保証しています。

このセンサには、抵抗湿度感知要素とNTC温度計測装置が組み込まれており、高性能の8ビットマイクロコントローラーと接続されています。

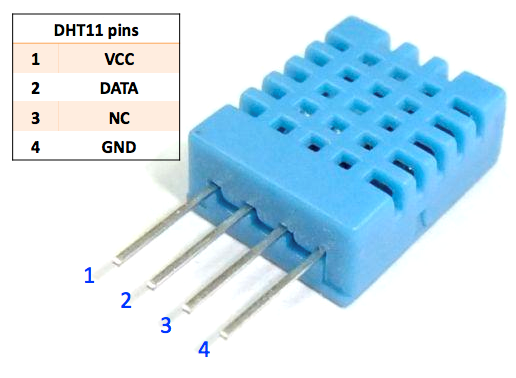

利用可能なピンは3つだけです：VCC、GND、DATA。 通信プロセスは、DATAラインがDHT11に開始信号を送信することから始まり、DHT11はこれを受信し、応答信号を返します。 次に、ホストが応答信号を受信し、40ビットの温湿度データ（8ビット湿度整数 + 8ビット湿度小数 + 8ビット温度整数 + 8ビット温度小数 + 8ビットチェックサム）の受信を開始します。

../_images/dht11.png

特徴

  1. 湿度測定範囲: 20 - 90%RH

  2. 温度測定範囲: 0 - 60℃

  3. 温度と湿度を示すデジタル信号の出力

  4. 動作電圧: DC 5V; PCBサイズ: 2.0 x 2.0 cm

  5. 湿度測定精度: ±5%RH

  6. 温度測定精度: ±2℃

例
