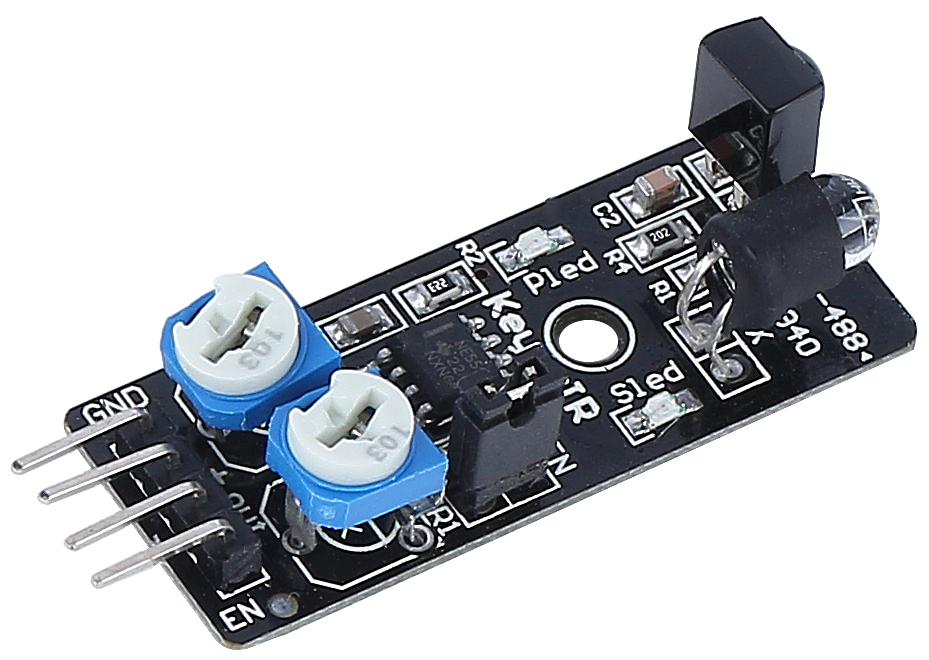

Modulo di evitamento ostacoli IR

../_images/ir_avoid.png

  • GND: Ingresso di terra

  • +: Alimentazione in corrente continua da 3,3V a 5V

  • Out: Pin di uscita del segnale, predefinito alto, passa a basso quando viene rilevato un ostacolo

  • EN: Pin di abilitazione del modulo. Quando è basso, il modulo è attivo ed è collegato a GND tramite un ponticello di default.

Si tratta di un comune modulo IR per l’evitamento degli ostacoli, che utilizza una coppia di componenti di trasmissione e ricezione a infrarossi. Il trasmettitore emette luce infrarossa e, quando rileva un ostacolo nella direzione di rilevamento, la luce viene riflessa e ricevuta dal tubo del ricevitore. In quel momento, l’indicatore si accende e, dopo l’elaborazione del circuito, viene emesso un segnale a livello basso.

Ha una distanza di rilevamento compresa tra 2 e 40 cm e una notevole capacità di resistenza alle interferenze. La riflettività varia in base al colore dell’oggetto: più l’oggetto è scuro, minore sarà la distanza di rilevamento. Contro una parete bianca, il sensore rileva gli ostacoli in un intervallo di 2-30 cm.

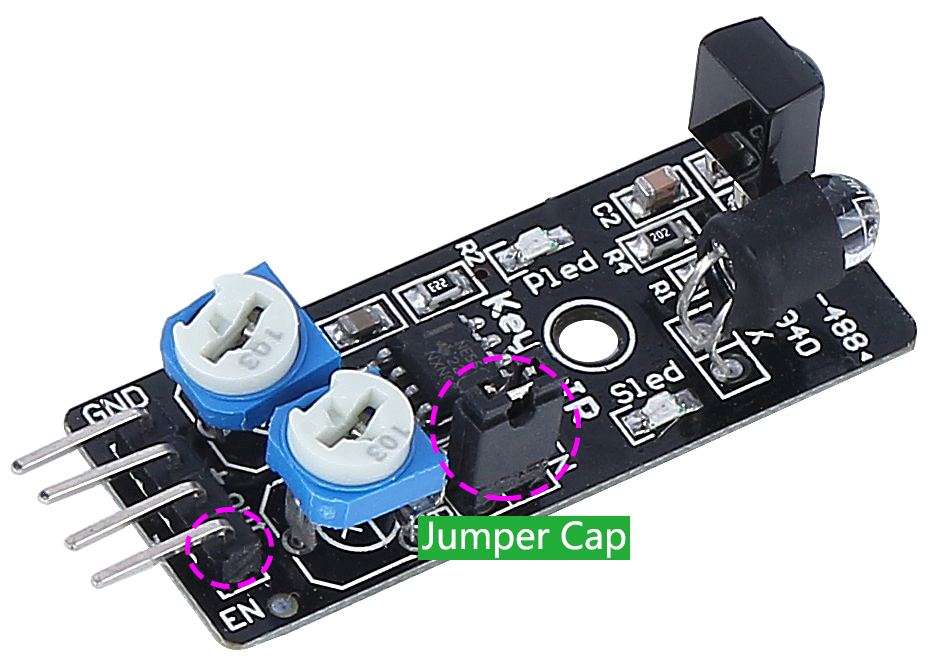

Quando il pin di abilitazione è a livello basso, il modulo è attivo. Se il ponticello è inserito, il pin EN è collegato a GND e il modulo funziona sempre. Per controllare il pin EN tramite codice, è necessario rimuovere il ponticello.

../_images/ir_avoid_cap.png

Regolazione della distanza di rilevamento

A causa delle diverse condizioni di illuminazione, la distanza di rilevamento preimpostata in fabbrica potrebbe non essere ottimale, quindi è consigliabile regolarla prima dell’uso.

Sul modulo sono presenti due potenziometri: uno per regolare la potenza di trasmissione e l’altro per regolare la frequenza di trasmissione. Agendo su questi due potenziometri è possibile regolare la distanza di rilevamento effettiva.

Per calibrare il modulo, posiziona un ostacolo bianco alla distanza desiderata e regola uno dei potenziometri finché l’indicatore luminoso si accende. Successivamente, sposta ripetutamente l’ostacolo per verificare se la luce dell’indicatore si accende alla distanza necessaria.

Se l’indicatore non si accende o rimane sempre acceso, prova a regolare l’altro potenziometro.

../_images/zeus_ir_avoid.jpg

Caratteristiche Tecniche

  • Tensione operativa: 3,3V - 5V

  • Uscita: digitale (on/off)

  • Soglia di rilevamento: regolabile tramite due potenziometri

  • Distanza di rilevamento: da 2 a 40 cm

  • Regolazione R5: regolazione della frequenza (38 kHz, già ottimizzata)

  • Regolazione R6: regolazione del ciclo di lavoro del LED IR (già ottimizzata)

  • Temperatura di esercizio: -10°C ~ +50°C

  • Angolo di rilevamento: 35°

  • Interfaccia I/O: 4 fili (- / + / S / EN)

  • Dimensioni: 45 x 16 x 10 mm

  • Peso: 9 g
