Scheda Adattatore per Fotocamera
RST: Utilizzato per resettare l’ESP32-CAM.
SCL: Pin dati seriali per il QMC6310.
SDA: Pin del clock seriale del QMC6310.
RXD: RXD dell’ESP32-CAM, necessario per caricare il codice sull’ESP32-CAM attraverso questi due pin seriali, RXD e TXD.
TXD: TXD dell’ESP32-CAM.
5V: Ingresso di alimentazione DC 5V.
GND: Ingresso di massa.
La Scheda Adattatore per Fotocamera, come suggerisce il nome, è una scheda di espansione per l’ESP32-CAM. Viene utilizzata per fissare l’ESP32-CAM al robot e facilitare il cablaggio.
Poiché il chip geomagnetico QMC6310 è sensibile alle interferenze dei motori, lo abbiamo posizionato su questa scheda adattatore per fotocamera per mantenerlo il più lontano possibile dai motori.
Caratteristiche
Tensione di funzionamento: 5V
Modello di interfaccia: ZH1.5, 7P
Dimensioni: 40mm x 27mm x 15mm
Protocollo di comunicazione: UART e I2C
Documentazione
PCB

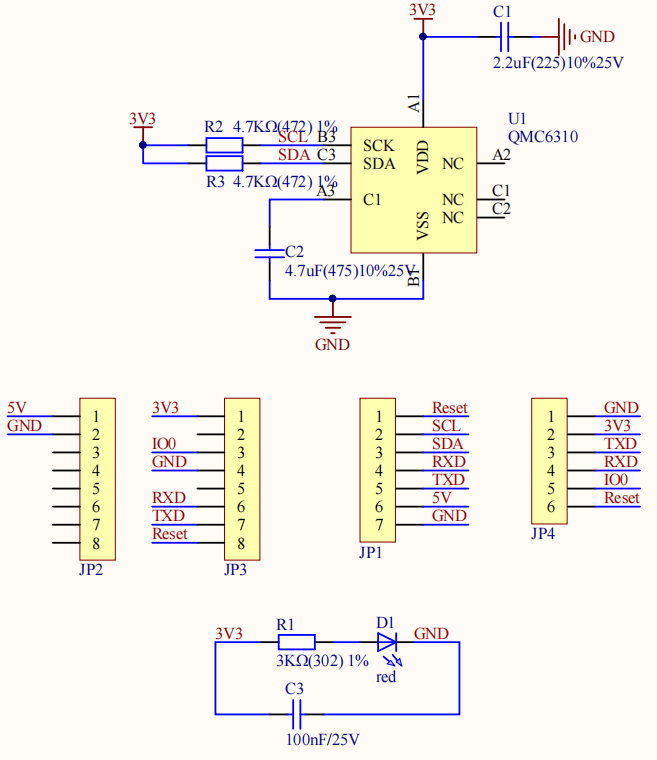

Schema elettrico
Informazioni sul QMC6310
Il QMC6310 è un sensore magnetico triassiale che integra sensori magnetici e un ASIC di condizionamento del segnale in un unico chip di silicio. Questo package Land Grid Array (LGA) è progettato per applicazioni come e-compass, rotazione di mappe, gaming e navigazione personale in dispositivi mobili e indossabili.
Il QMC6310 si basa su una tecnologia magneto-resistiva ad alta risoluzione all’avanguardia. Insieme all’ASIC ADC personalizzato a 16 bit, offre vantaggi come basso rumore, alta precisione, basso consumo energetico, cancellazione dell’offset e compensazione della temperatura. Il QMC6310 consente una precisione di orientamento della bussola da 1° a 2°. Il bus seriale I²C permette una facile interfaccia.
Il QMC6310 è disponibile in un package LGA a montaggio superficiale a 8 pin di dimensioni 1.2x1.2x0.53mm³.
