Ventilateur intelligent

Dans ce projet, vous pouvez voir la température depuis Blynk et allumer le ventilateur à distance.

Note

Avant de commencer ce projet, nous vous recommandons de compléter Démarrage avec Blynk. Cela vous donnera une compréhension claire de Blynk.

Composants requis

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom

ARTICLES DANS CE KIT

LIEN

Kit Raphael

337

Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION AUX COMPOSANTS

LIEN D’ACHAT

Carte d’extension GPIO

ACHETER

Plaque d’expérimentation (Breadboard)

ACHETER

Fils de Liaison

ACHETER

Résistance

ACHETER

Module d’Alimentation

-

L293D

-

ADC0834

-

Thermistance

ACHETER

Moteur à courant continu

ACHETER

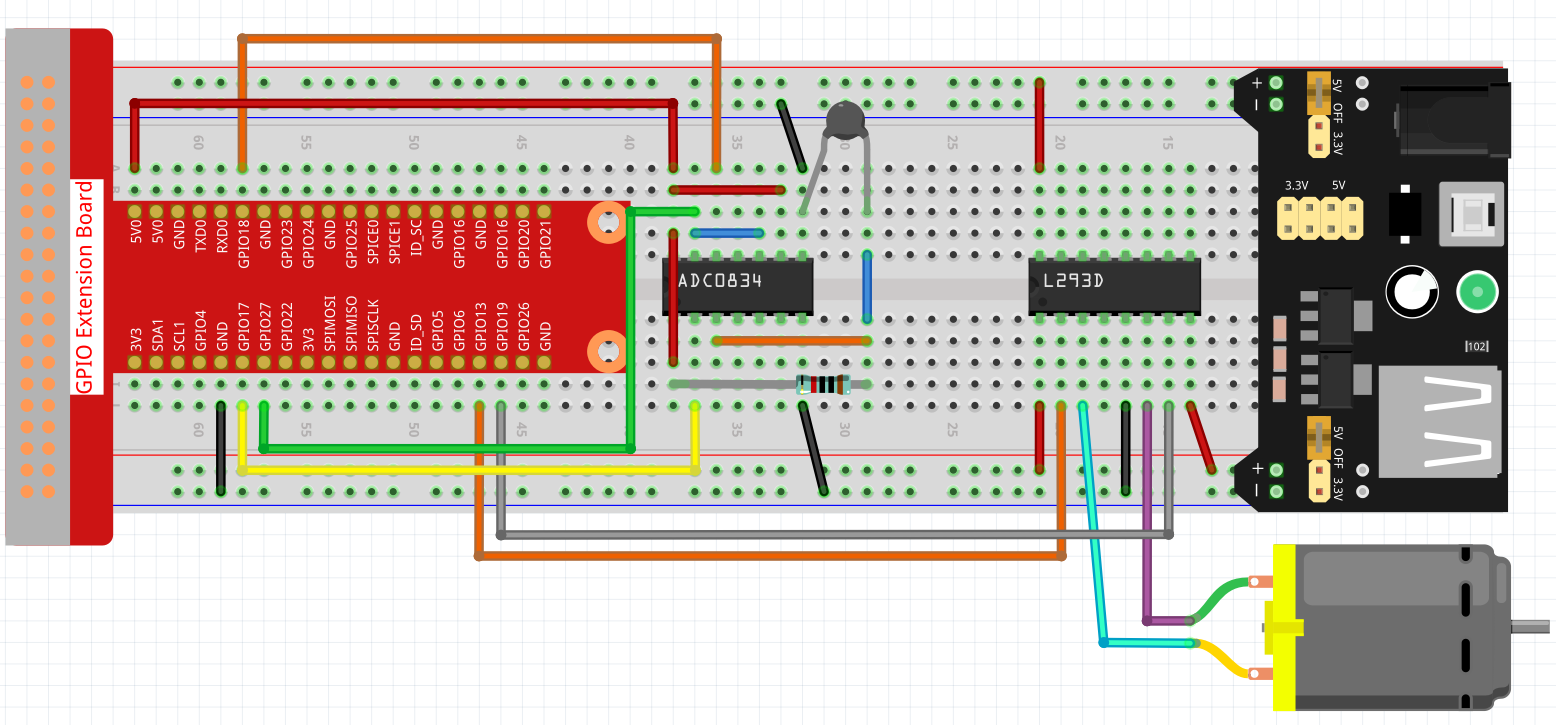

1. Câblage

../../_images/wiring_blynk_motor.png

2. Créer un Widget et un Flux de Données

  1. Cliquez sur l’icône de menu en haut à droite et sélectionnez « Modifier le tableau de bord ».

    ../../_images/sp220913_180231.png

  2. Ajoutez un widget Switch et un widget Label au tableau de bord.

    ../../_images/sp220914_175437.png

  3. Créez un flux de données (j’ai utilisé V3) pour le widget Switch. Il sera utilisé pour allumer le moteur.

    ../../_images/sp220914_155911.png

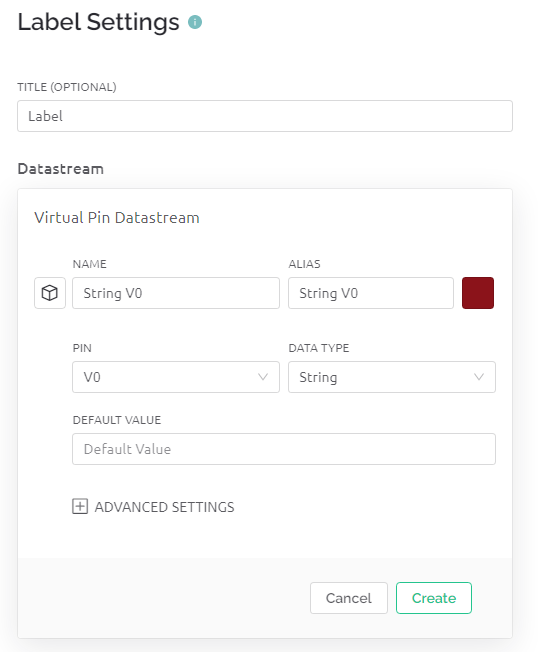

  4. Créez un flux de données pour le widget Label (j’ai utilisé V0). Il sera utilisé pour afficher la température. Réglez le TYPE DE DONNÉES sur String.

    ../../_images/sp220914_175616.png

  5. Une fois terminé, cliquez sur « Enregistrer et Appliquer » en haut à droite.

    ../../_images/sp220913_182300.png

3. Exécuter le Code

  1. Éditez le code

cd ~/blynk-raspberrypi-python
sudo nano blynk_motor.py

  1. Trouvez la ligne ci-dessous et collez votre BLYNK_AUTH_TOKEN.

BLYNK_AUTH = 'YourAuthToken'

  1. Exécutez le code.

sudo python3 blynk_motor.py

  1. Allez sur Blynk, dans le tableau de bord, vous pouvez vérifier la température via le widget Label ; vous pouvez allumer/éteindre le ventilateur via le widget Switch.

  2. Si vous souhaitez utiliser Blynk sur des appareils mobiles, veuillez vous référer à Comment utiliser Blynk sur un appareil mobile ?.
