Ventilateur intelligent (MCP3008)

Dans ce projet, vous pouvez consulter la température depuis Blynk et allumer le ventilateur à distance.

Note

Avant de commencer ce projet, nous vous recommandons de compléter Démarrage avec Blynk. Vous aurez ainsi une compréhension claire de Blynk.

Composants requis

Dans ce projet, nous avons besoin des composants suivants :

Il est définitivement plus pratique d’acheter un kit complet, voici le lien :

Nom

ÉLÉMENTS DANS CE KIT

LIEN

Kit Raphael

337

Raphael Kit

Vous pouvez également les acheter séparément via les liens ci‑dessous :

INTRODUCTION DU COMPOSANT

LIEN D’ACHAT

Carte d’extension GPIO

ACHETER

Plaque d’expérimentation (Breadboard)

ACHETER

Fils de Liaison

ACHETER

Résistance

ACHETER

Module d’Alimentation

-

L293D

-

MCP3008

-

Thermistance

ACHETER

Moteur à courant continu

ACHETER

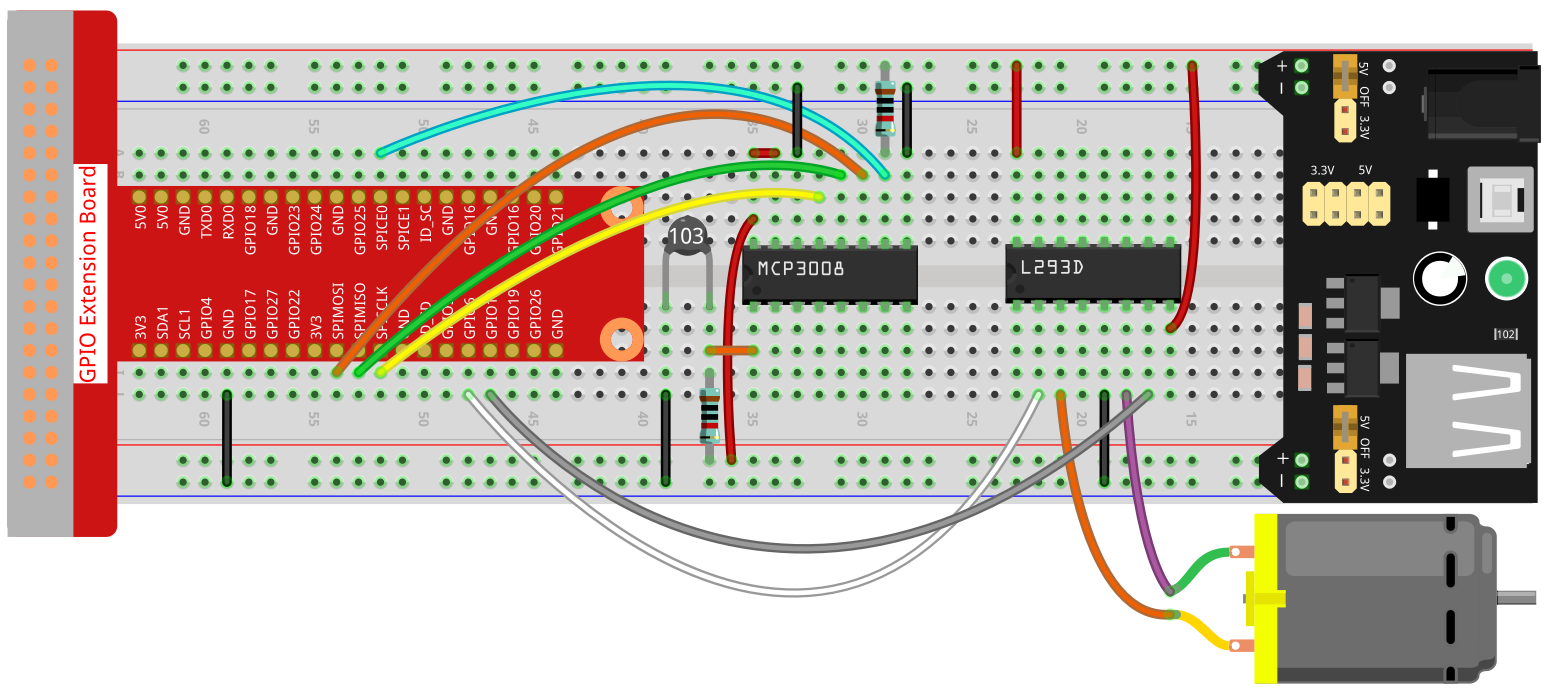

1. Câblage

../../_images/3.1.4_smart_fan_iot.png

2. Créer un widget et un flux de données

  1. Cliquez sur l’icône du menu en haut à droite et sélectionnez Edit Dashboard.

    ../../_images/sp220913_180231.png

  2. Ajoutez un widget Switch et un widget Label au tableau de bord.

    ../../_images/sp220914_175437.png

  3. Créez un flux de données (j’ai utilisé V3) pour le widget Switch. Il sera utilisé pour allumer le moteur.

    ../../_images/sp220914_155911.png

  4. Créez un flux de données pour le widget Label (j’ai utilisé V0). Il sera utilisé pour afficher la température. Définissez DATA TYPE sur String.

    ../../_images/sp220914_175616.png

  5. Une fois terminé, cliquez sur Save And Apply en haut à droite.

    ../../_images/sp220913_182300.png

3. Exécuter le code

  1. Éditez le code :

cd ~/blynk-raspberrypi-python
sudo nano blynk_motor(mcp3008).py

  1. Trouvez la ligne ci‑dessous et collez votre BLYNK_AUTH_TOKEN.

BLYNK_AUTH = 'YourAuthToken'

  1. Exécutez le code :

sudo python3 blynk_motor(mcp3008).py

  1. Allez sur Blynk, dans le tableau de bord vous pouvez vérifier la température via le widget Label ; vous pouvez allumer/éteindre le ventilateur via le widget Switch.

  2. Si vous souhaitez utiliser Blynk sur des appareils mobiles, veuillez consulter Comment utiliser Blynk sur un appareil mobile ?.
