Bloques de Color Clicables

Ya hemos intentado dibujar un punto clicable para controlar el LED, así que vamos un paso más allá y dibujemos 3 cuadrados de colores para ajustar los colores RGB.

../_images/colorful_square.png

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Raphael Kit

337

Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN AL COMPONENTE

ENLACE DE COMPRA

Placa de Extensión GPIO

COMPRAR

Protoboard

COMPRAR

Cables de Puente

COMPRAR

LED RGB

COMPRAR

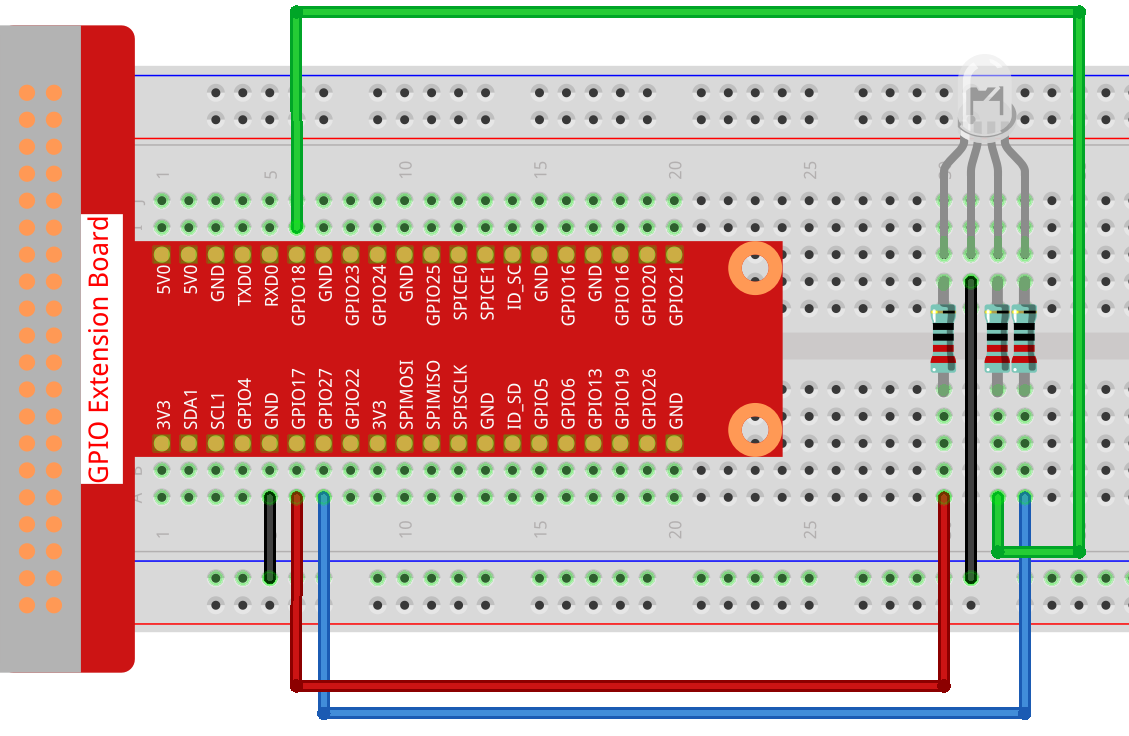

Conexiones

../_images/image612.png

Sketch

import processing.io.*; // use the GPIO library

int[] pins = { 17, 18, 27 };

void setup() {
    for (int i = 0; i < pins.length; i++) {
        GPIO.pinMode(pins[i], GPIO.OUTPUT);
    }
    size(300, 100);
    background(255);
}

void draw() {
    fill(255, 0, 0);
    rect(0, 0, width/3, height);

    fill(0,255,0);
    rect(width/3, 0, 2*width/3, height);

    fill(0,0,255);
    rect(2*width/3, 0, width, height);
}

void mouseClicked() {
    for (int i = 0; i < pins.length; i++) {
        GPIO.digitalWrite(pins[i],GPIO.LOW);
    }
    if (mouseX<width/3){
        GPIO.digitalWrite(pins[0],GPIO.HIGH);
    }else if (mouseX>width/3&&mouseX<2*width/3){
        GPIO.digitalWrite(pins[1],GPIO.HIGH);
    }else if (mouseX>2*width/3){
        GPIO.digitalWrite(pins[2],GPIO.HIGH);
    }
}

¿Cómo funciona?

Este proyecto tiene mucho en común con Punto Clickeable, excepto que refina las condiciones para determinar el evento de clic del ratón.

Primero dibuja tres bloques de color en draw(), luego obtiene qué bloque de color fue clicado basado en el valor de mouseX (la coordenada del eje X del ratón), y finalmente hace que el LED RGB se ilumine con el color correspondiente.

¿Qué más?

Basándonos en la adición de luz, podemos hacer que el LED RGB muestre siete colores: agregar rojo al verde produce amarillo; agregar los tres colores primarios juntos produce blanco. Ahora puedes probarlo por ti mismo.
