2.2.7 Modulo RFID MFRC522

Introduzione

L’identificazione a radiofrequenza (RFID) fa riferimento alle tecnologie che utilizzano la comunicazione wireless tra un oggetto (o tag) e un dispositivo interrogante (o lettore) per tracciare e identificare automaticamente tali oggetti.

Alcune delle applicazioni più comuni di questa tecnologia includono le catene di approvvigionamento nella vendita al dettaglio, le catene di approvvigionamento militari, i metodi di pagamento automatizzati, il tracciamento e la gestione dei bagagli, il monitoraggio dei documenti e la gestione farmaceutica, solo per citarne alcuni.

In questo progetto, useremo l’RFID per la lettura e la scrittura.

Componenti

../_images/list_2.2.71.png

Principio di Funzionamento

RFID

L’identificazione a radiofrequenza (RFID) si riferisce a tecnologie che implicano l’uso della comunicazione wireless tra un oggetto (o tag) e un dispositivo interrogante (o lettore) per tracciare e identificare automaticamente tali oggetti. La portata di trasmissione del tag è limitata a diversi metri dal lettore. Non è necessaria una linea di vista diretta tra il lettore e il tag.

La maggior parte dei tag contiene almeno un circuito integrato (IC) e un’antenna. Il microchip memorizza le informazioni e gestisce la comunicazione a radiofrequenza (RF) con il lettore. I tag passivi non hanno una fonte di energia indipendente e dipendono da un segnale elettromagnetico esterno, fornito dal lettore, per alimentare le loro operazioni. I tag attivi contengono una fonte di energia indipendente, come una batteria, e possono avere capacità di elaborazione, trasmissione e portata maggiori.

../_images/image2302.png

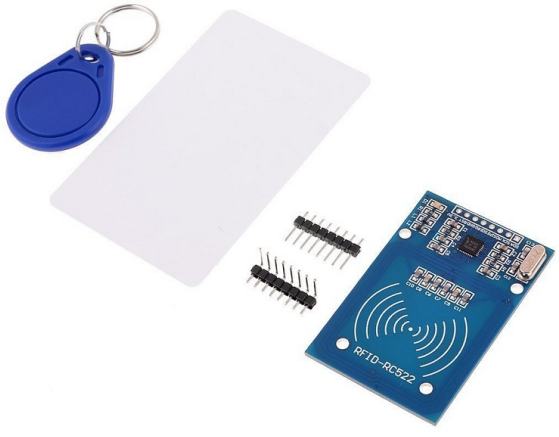

MFRC522

Il MFRC522 è un tipo di chip integrato per la lettura e la scrittura di schede. Viene comunemente utilizzato a 13,56 MHz. Lanciato dalla NXP, è un chip di scheda non a contatto a basso costo, a bassa tensione e di piccole dimensioni, ideale per strumenti intelligenti e dispositivi portatili.

Il MFRC522 utilizza un concetto avanzato di modulazione e demodulazione, che si presenta pienamente in tutti i tipi di metodi e protocolli di comunicazione senza contatto a 13,56 MHz. Supporta inoltre l’algoritmo di crittografia CRYPTO1 per la verifica dei prodotti MIFARE. Il MFRC522 supporta anche la serie MIFARE per la comunicazione senza contatto ad alta velocità, con una velocità di trasmissione dati bidirezionale fino a 424 kbit/s. Come nuovo membro della serie di lettori integrati a 13,56 MHz, il MFRC522 è simile ai modelli MFRC500 e MFRC530, ma presenta anche grandi differenze. Comunica con il dispositivo host tramite un’interfaccia seriale che richiede meno cablaggio. È possibile scegliere tra le modalità SPI, I2C e UART seriale (simile a RS232), contribuendo a ridurre le connessioni, risparmiare spazio sulla scheda PCB (dimensioni ridotte) e ridurre i costi.

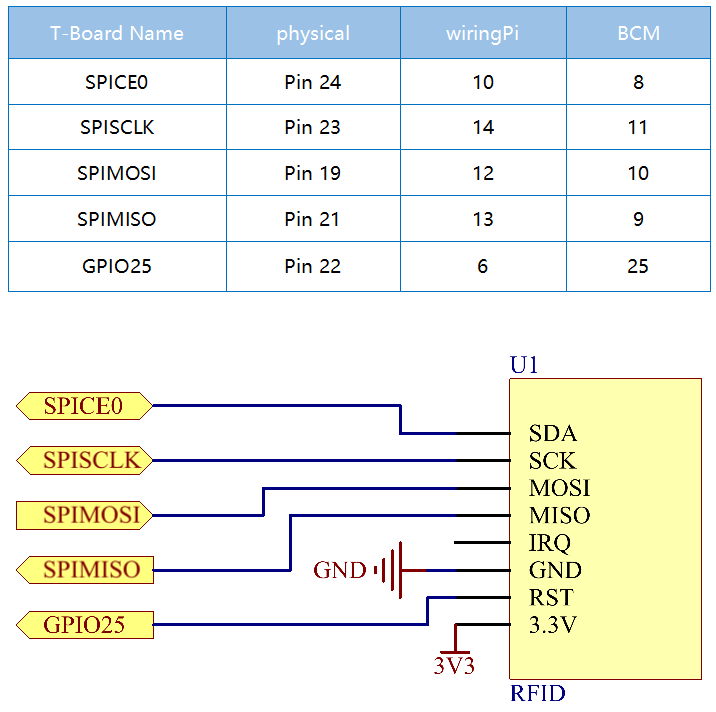

Schema di Collegamento

../_images/image3311.png

Procedure Sperimentali

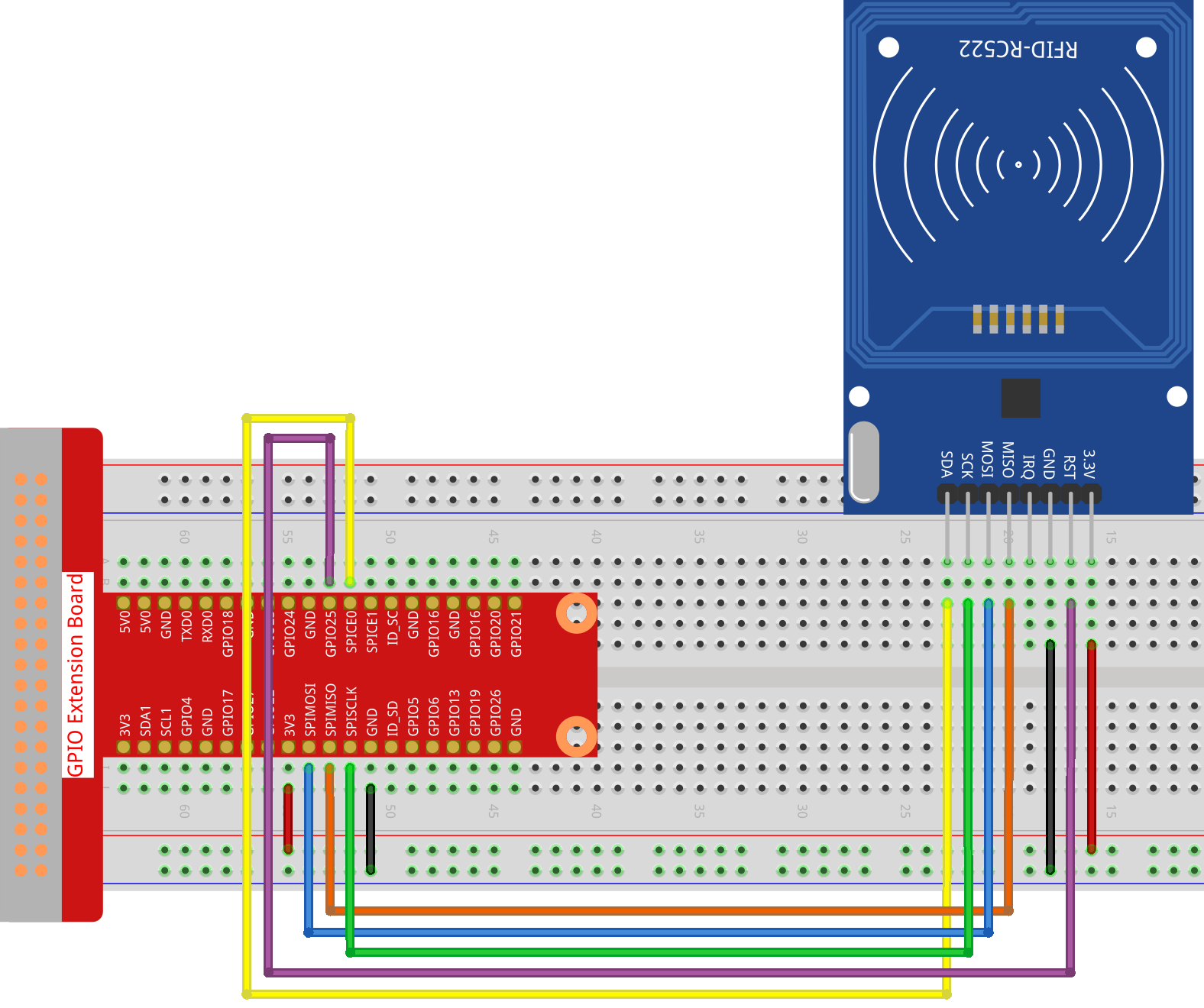

Passo 1: Costruisci il circuito.

../_images/image2321.png

Passo 2: Configura SPI (consulta il Configurazione SPI per ulteriori dettagli. Se SPI è già configurato, salta questo passo.)

Passo 3: Accedi alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/2.2.7/

Passo 4: Compila il codice.

make read
make write

Nota

Sono presenti due esempi per la lettura o scrittura dell’ID della scheda, e puoi scegliere quello più adatto alle tue esigenze.

Passo 5: Dopo aver eseguito ./write, inserisci le informazioni, come il nome della persona, quindi posiziona il tag o la carta sul modulo MRC522 e attendi che la scrittura venga completata.

sudo ./write

Passo 6: Ora esegui ./read per leggere le informazioni del tag o della carta che hai scritto.

sudo ./read

Nota

Se non funziona dopo l’esecuzione o compare un messaggio di errore: "wiringPi.h: No such file or directory", consulta Il codice C non funziona?.

Spiegazione del Codice

InitRc522();

Questa funzione viene utilizzata per inizializzare il modulo RFID RC522.

uint8_t read_card_data();

Questa funzione legge i dati della scheda e, se la lettura ha successo, restituisce «1».

uint8_t write_card_data(uint8_t *data);

Questa funzione scrive i dati sulla scheda e restituisce «1» se la scrittura ha successo. *data è l’informazione che verrà scritta sulla scheda.
