2.1.4 Potenziometro
Nota
A seconda della versione del kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.
Introduzione
La funzione ADC (convertitore analogico-digitale) può essere utilizzata per convertire segnali analogici in segnali digitali, e in questo esperimento viene utilizzato ADC0834 per implementare la funzione ADC. Qui realizziamo questo processo utilizzando un potenziometro, che modifica la quantità fisica - tensione - convertita dalla funzione ADC.

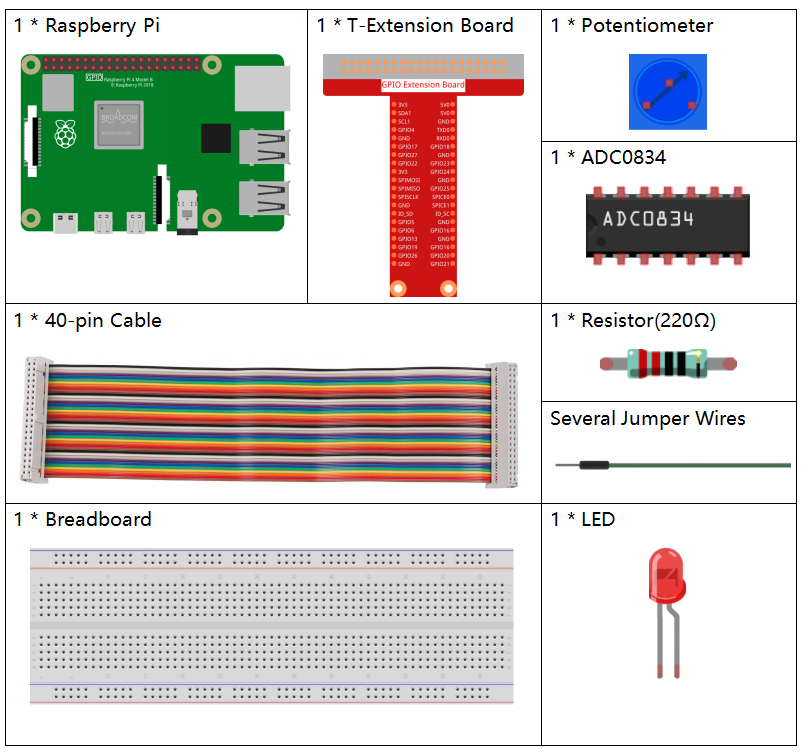

Componenti
Principio

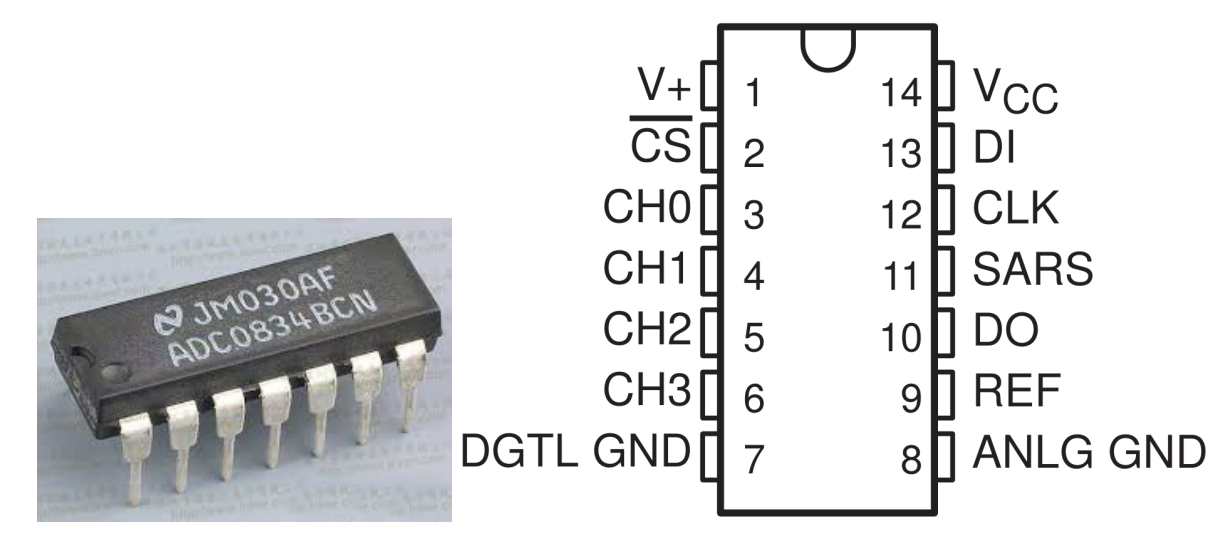

ADC0834
L’ADC0834 è un convertitore analogico-digitale a 8 bit successive approximation dotato di un multiplexer multicanale configurabile in ingresso e con input/output seriale. L’input/output seriale è configurato per interfacciarsi con registri a scorrimento standard o microprocessori.

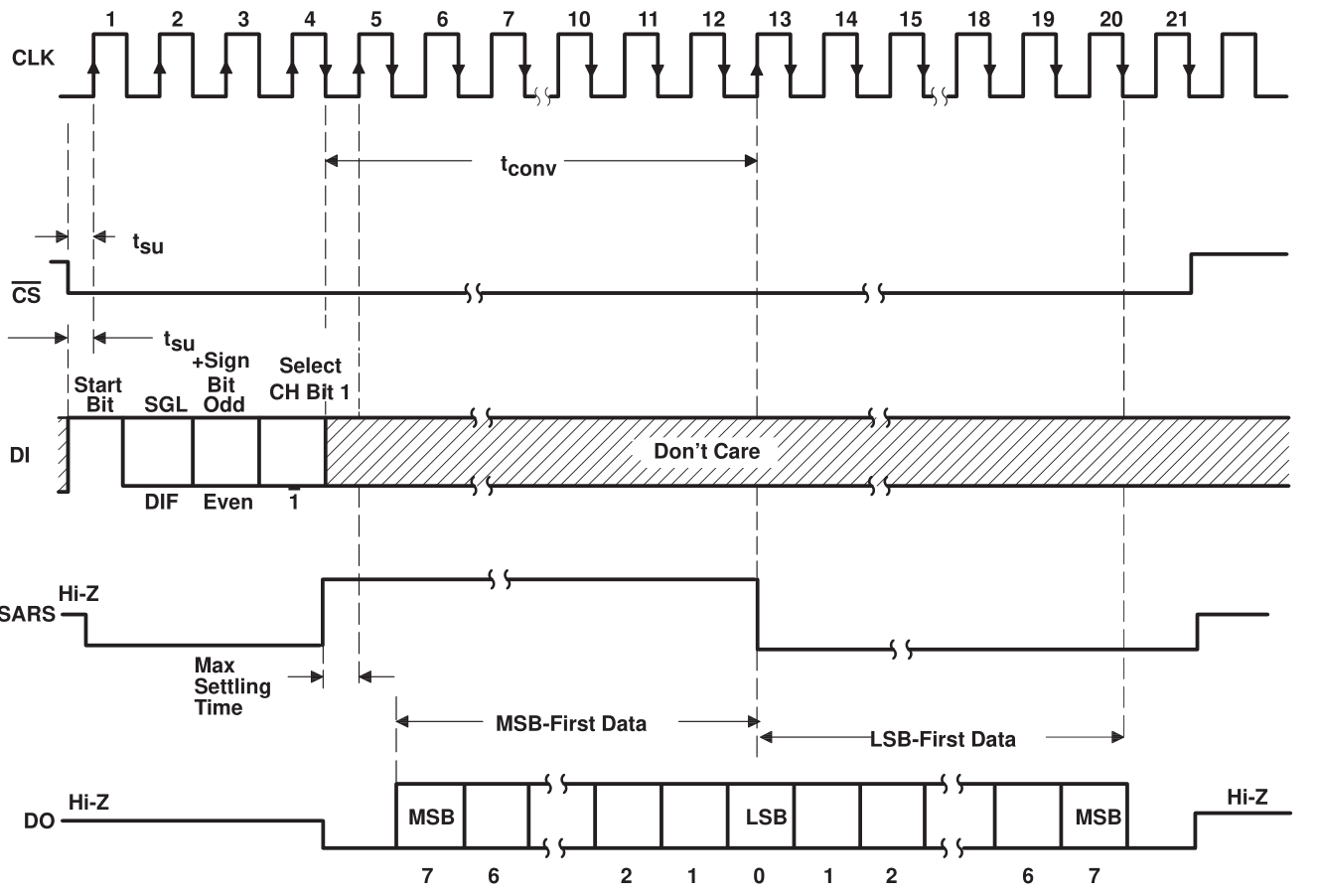

Sequenza di Operazione
Una conversione è avviata impostando CS a basso livello, abilitando tutti i circuiti logici. CS deve rimanere basso per l’intero processo di conversione. Un segnale di clock è quindi ricevuto dal processore. Ad ogni transizione da basso ad alto del segnale di clock, i dati su DI vengono caricati nel registro a scorrimento dell’indirizzo del multiplexer. Il primo livello alto in ingresso è il bit di avvio. A questo segue una parola di assegnazione di 3 o 4 bit. Ad ogni successiva transizione da basso ad alto del segnale di clock, il bit di avvio e la parola di assegnazione vengono trasferiti attraverso il registro a scorrimento. Quando il bit di avvio viene inserito nella posizione di avvio del registro del multiplexer, il canale di ingresso viene selezionato e inizia la conversione. L’uscita dello stato SAR (SARS) diventa alta per indicare che è in corso una conversione, e DI viene disabilitato per tutta la durata della conversione.
Viene automaticamente inserito un intervallo di un periodo di clock per consentire la stabilizzazione del canale multiplexato selezionato. L’uscita dati DO esce dallo stato ad alta impedenza e fornisce un livello basso per questo periodo di stabilizzazione del multiplexer. Il comparatore SAR confronta le uscite successive della scala resistiva con il segnale analogico in ingresso. L’uscita del comparatore indica se l’ingresso analogico è maggiore o minore dell’uscita della scala resistiva. Man mano che la conversione procede, i dati di conversione sono simultaneamente emessi dal pin di uscita DO, con il bit più significativo (MSB) per primo.
Dopo otto periodi di clock, la conversione è completa e l’uscita SARS torna bassa. Infine, i dati vengono emessi partendo dal bit meno significativo (LSB) dopo il flusso di dati MSB-primo.

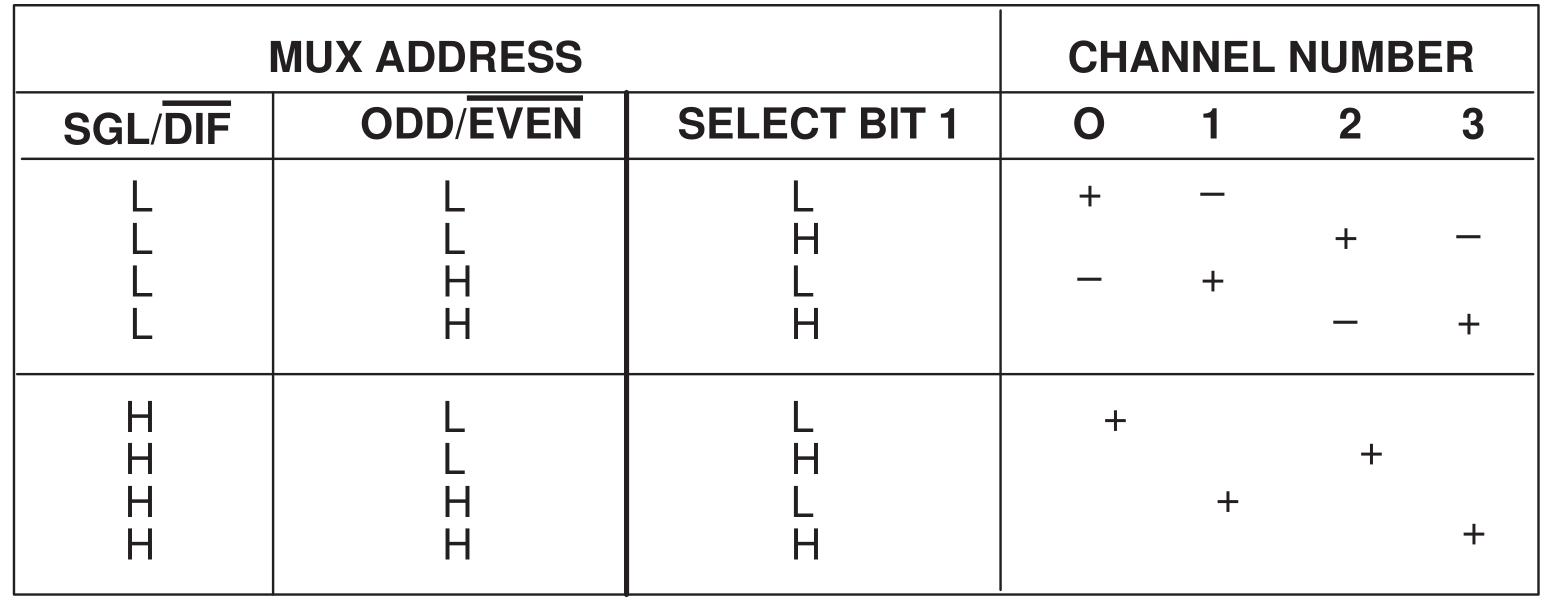

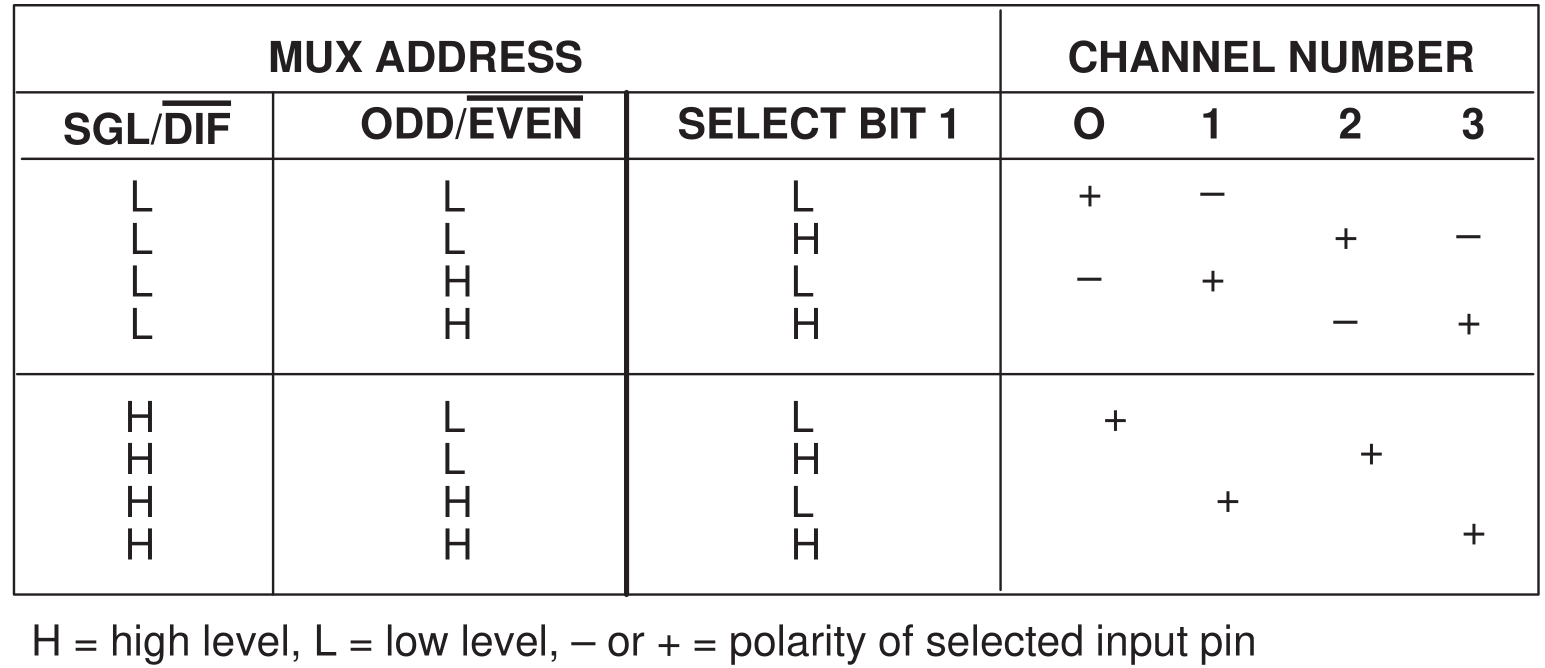

Tabella di Controllo degli Indirizzi MUX di ADC0834

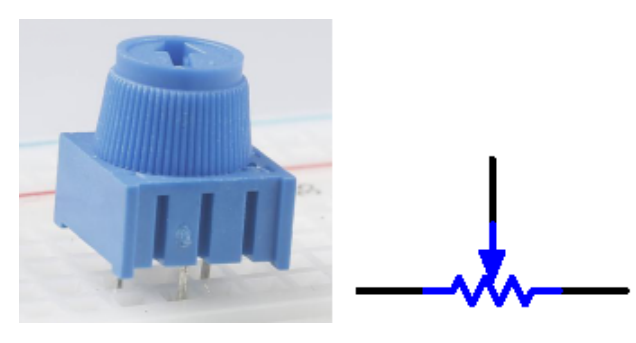

Potenziometro
Un potenziometro è anche un componente di resistenza con 3 terminali e il suo valore resistivo può essere regolato in base a una variazione regolare. Il potenziometro di solito è composto da un resistore e una spazzola mobile. Quando la spazzola si sposta lungo il resistore, si genera una resistenza o tensione specifica in base alla posizione della spazzola.
Le funzioni del potenziometro nel circuito sono le seguenti:
Funzione di divisore di tensione
Il potenziometro è un resistore regolabile in modo continuo. Quando si regola l’asse o il cursore del potenziometro, il contatto mobile scorre sul resistore. A questo punto, si può ottenere una tensione in uscita in base alla tensione applicata sul potenziometro e all’angolo a cui è ruotato il braccio mobile o alla distanza percorsa.

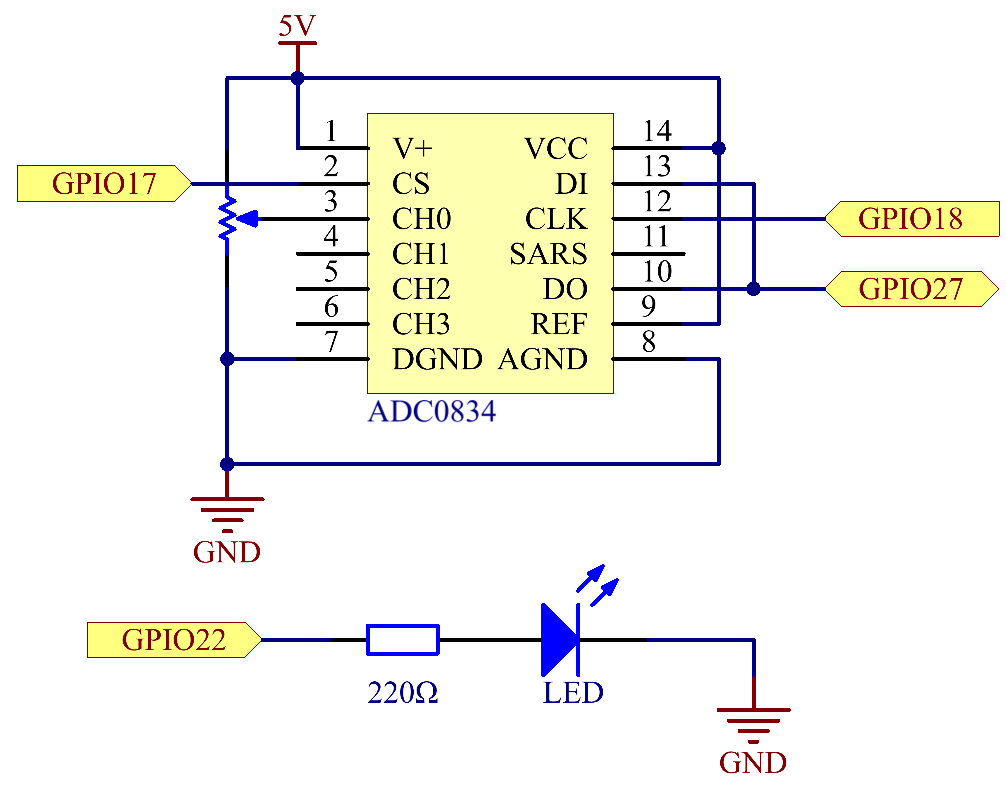

Schema Elettrico
Procedure Sperimentali

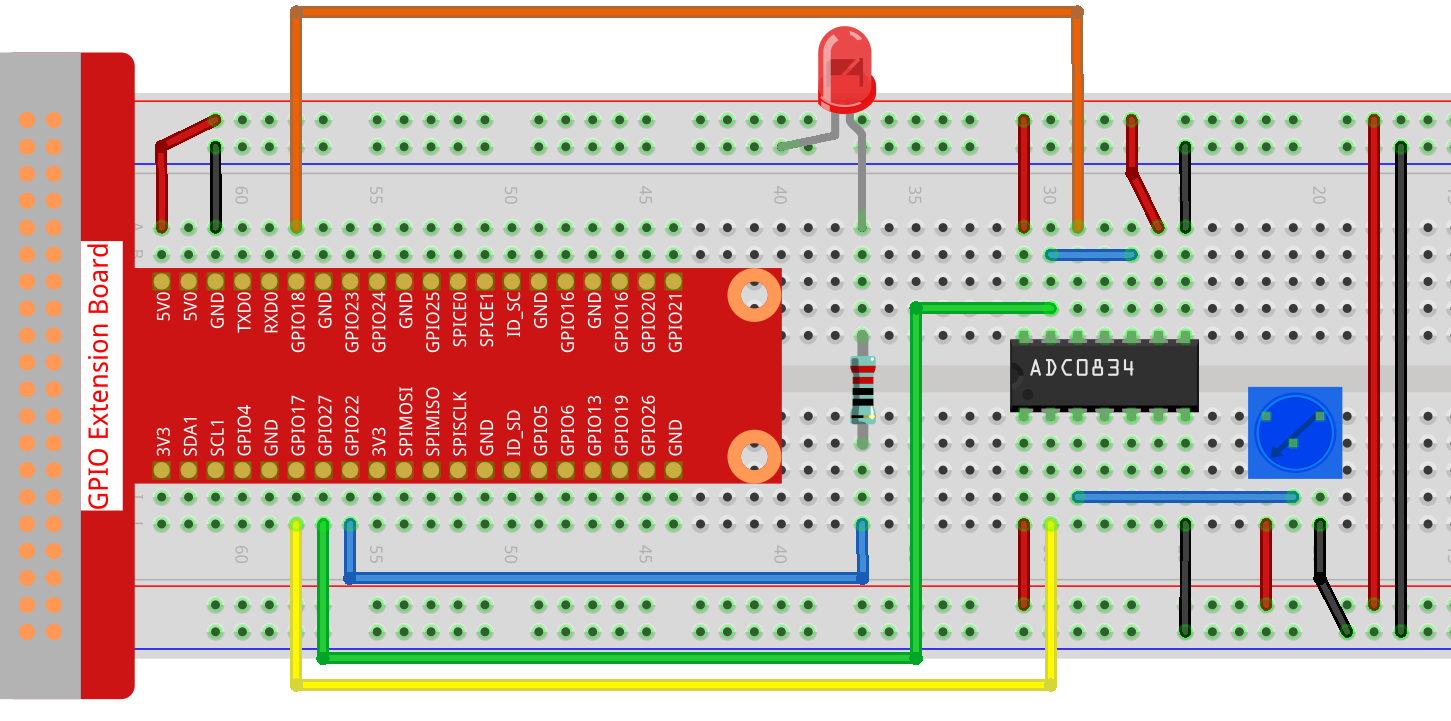

Passo 1: Costruisci il circuito.
Nota
Posiziona il chip facendo riferimento alla posizione corrispondente indicata nell’immagine. Assicurati che la scanalatura sul chip sia rivolta verso sinistra quando viene posizionato.
Passo 2: Apri il file del codice.
cd ~/davinci-kit-for-raspberry-pi/c/2.1.4/
Passo 3: Compila il codice.
gcc 2.1.4_Potentiometer.c -lwiringPi
Passo 4: Esegui il programma.
sudo ./a.out
Dopo aver eseguito il codice, ruota la manopola del potenziometro: l’intensità del LED cambierà di conseguenza.
Nota
Se il programma non funziona dopo l’esecuzione, o appare un messaggio di errore: "wiringPi.h: File o directory non trovato", fai riferimento a Il codice C non funziona?.
Codice
#include <wiringPi.h>
#include <stdio.h>
#include <softPwm.h>
typedef unsigned char uchar;
typedef unsigned int uint;
#define ADC_CS 0
#define ADC_CLK 1
#define ADC_DIO 2
#define LedPin 3
uchar get_ADC_Result(uint channel)
{
uchar i;
uchar dat1=0, dat2=0;
int sel = channel > 1 & 1;
int odd = channel & 1;
digitalWrite(ADC_CLK, 1);
delayMicroseconds(2);
digitalWrite(ADC_CLK, 0);
delayMicroseconds(2);
pinMode(ADC_DIO, OUTPUT);
digitalWrite(ADC_CS, 0);
// Bit di avvio
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
// Modalità Singolo Fine
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
// Dispari
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,odd); delayMicroseconds(2);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
// Seleziona
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,sel); delayMicroseconds(2);
digitalWrite(ADC_CLK,1);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
for(i=0;i<8;i++)
{
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0); delayMicroseconds(2);
pinMode(ADC_DIO, INPUT);
dat1=dat1<<1 | digitalRead(ADC_DIO);
}
for(i=0;i<8;i++)
{
dat2 = dat2 | ((uchar)(digitalRead(ADC_DIO))<<i);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0); delayMicroseconds(2);
}
digitalWrite(ADC_CS,1);
pinMode(ADC_DIO, OUTPUT);
return(dat1==dat2) ? dat1 : 0;
}
int main(void)
{
uchar analogVal;
if(wiringPiSetup() == -1){ //quando l'inizializzazione di wiring fallisce, stampa un messaggio sullo schermo
printf("setup wiringPi failed !");
return 1;
}
softPwmCreate(LedPin, 0, 100);
pinMode(ADC_CS, OUTPUT);
pinMode(ADC_CLK, OUTPUT);
while(1){
analogVal = get_ADC_Result(0);
printf("Current analogVal : %d\n", analogVal);
delay(100);
softPwmWrite(LedPin, analogVal);
delay(100);
}
return 0;
}
Spiegazione del Codice
#define ADC_CS 0
#define ADC_CLK 1
#define ADC_DIO 2
#define LedPin 3

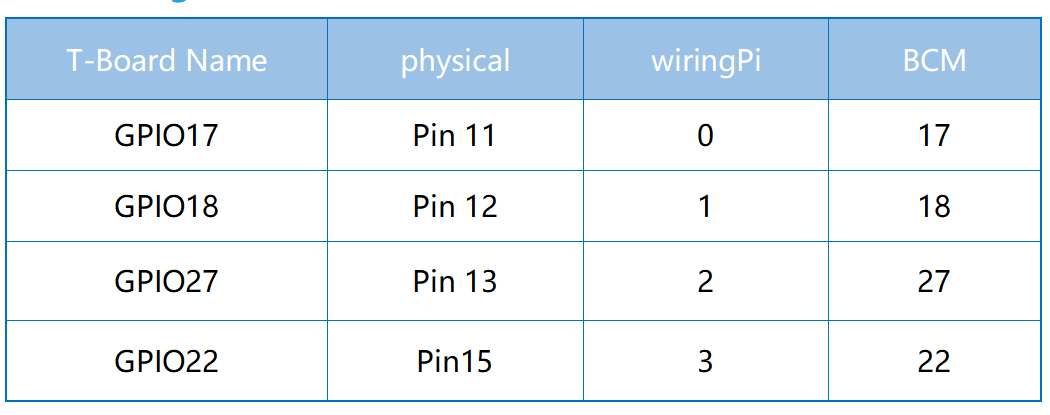

Definiamo CS, CLK, DIO dell’ADC0834 e li colleghiamo rispettivamente a GPIO0, GPIO1 e GPIO2. Successivamente, colleghiamo il LED a GPIO3.
uchar get_ADC_Result(uint channel)
{
uchar i;
uchar dat1=0, dat2=0;
int sel = channel > 1 & 1;
int odd = channel & 1;
digitalWrite(ADC_CLK, 1);
delayMicroseconds(2);
digitalWrite(ADC_CLK, 0);
delayMicroseconds(2);
pinMode(ADC_DIO, OUTPUT);
digitalWrite(ADC_CS, 0);
// Bit di avvio
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
// Modalità singola (Single End mode)
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
// ODD
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,odd); delayMicroseconds(2);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
// Selezione
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,sel); delayMicroseconds(2);
digitalWrite(ADC_CLK,1);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
for(i=0;i<8;i++)
{
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0); delayMicroseconds(2);
pinMode(ADC_DIO, INPUT);
dat1=dat1<<1 | digitalRead(ADC_DIO);
}
for(i=0;i<8;i++)
{
dat2 = dat2 | ((uchar)(digitalRead(ADC_DIO))<<i);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0); delayMicroseconds(2);
}
digitalWrite(ADC_CS,1);
pinMode(ADC_DIO, OUTPUT);
return(dat1==dat2) ? dat1 : 0;
}
La funzione di conversione Analogico-Digitale (ADC) dell’ADC0834 viene eseguita come segue:
digitalWrite(ADC_CS, 0);
Imposta CS a livello basso per avviare la conversione AD.
// Bit di avvio
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
Al primo passaggio da basso ad alto del segnale di clock, impostiamo DIO su 1 come bit di avvio. Nei tre passaggi successivi, si configurano le parole di assegnazione.
// Modalità singola (Single End mode)
digitalWrite(ADC_CLK,0);
igitalWrite(ADC_DIO,1); delayMicroseconds(2);
gitalWrite(ADC_CLK,1); delayMicroseconds(2);
Quando il segnale di clock passa nuovamente da basso ad alto, impostiamo DIO su 1 e selezioniamo la modalità SGL.
// ODD
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,odd); delayMicroseconds(2);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
Al terzo passaggio, il valore di DIO è controllato dalla variabile odd.
// Selezione
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,sel); delayMicroseconds(2);
digitalWrite(ADC_CLK,1);
Al quarto passaggio del segnale di clock, il valore di DIO è controllato dalla variabile sel.
Con channel=0, sel=0 e odd=0, le formule operative per sel e odd sono:
int sel = channel > 1 & 1;
int odd = channel & 1;
Quando channel=1, sel=0 e odd=1, si può fare riferimento alla tabella di controllo logico dell’indirizzo. Qui viene selezionato CH1 e il bit di avvio viene inserito nella posizione di partenza del registro multiplexer, avviando così la conversione.
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0);
digitalWrite(ADC_DIO,1); delayMicroseconds(2);
Qui, DIO è impostato su 1 due volte; puoi ignorarlo.
for(i=0;i<8;i++)
{
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0); delayMicroseconds(2);
pinMode(ADC_DIO, INPUT);
dat1=dat1<<1 | digitalRead(ADC_DIO);
}
Nel primo ciclo for(), non appena il quinto impulso del CLK passa da livello alto a basso, DIO è impostato in modalità input. A questo punto, inizia la conversione e il valore convertito viene memorizzato nella variabile dat1. Dopo otto periodi di clock, la conversione è completa.
for(i=0;i<8;i++)
{
dat2 = dat2 | ((uchar)(digitalRead(ADC_DIO))<<i);
digitalWrite(ADC_CLK,1); delayMicroseconds(2);
digitalWrite(ADC_CLK,0); delayMicroseconds(2);
}
Nel secondo ciclo for(), dopo altri otto periodi di clock, i valori convertiti vengono inviati tramite DO e memorizzati nella variabile dat2.
digitalWrite(ADC_CS,1);
pinMode(ADC_DIO, OUTPUT);
return(dat1==dat2) ? dat1 : 0;
return(dat1==dat2) ? dat1 : 0 serve a confrontare il valore ottenuto durante la conversione con il valore in uscita. Se sono uguali, viene restituito il valore convertito dat1; altrimenti, viene restituito 0. A questo punto, il flusso di lavoro dell’ADC0834 è completo.
softPwmCreate(LedPin, 0, 100);
Questa funzione crea un pin PWM software su LedPin, inizializzando la larghezza d’impulso a 0 e impostando il periodo PWM a 100 x 100 µs.
while(1){
analogVal = get_ADC_Result(0);
printf("Current analogVal : %d\n", analogVal);
softPwmWrite(LedPin, analogVal);
delay(100);
}
Nel programma principale, legge il valore del canale 0 collegato al potenziometro. Memorizza il valore nella variabile analogVal e poi lo scrive su LedPin. Ora potrai vedere la luminosità del LED variare in base al valore del potenziometro.
