2.2.5 Sensore a Ultrasuoni

Introduzione

Il sensore a ultrasuoni utilizza onde ultrasoniche per rilevare oggetti con precisione e misurare distanze. Emana onde ultrasoniche e le converte in segnali elettronici.

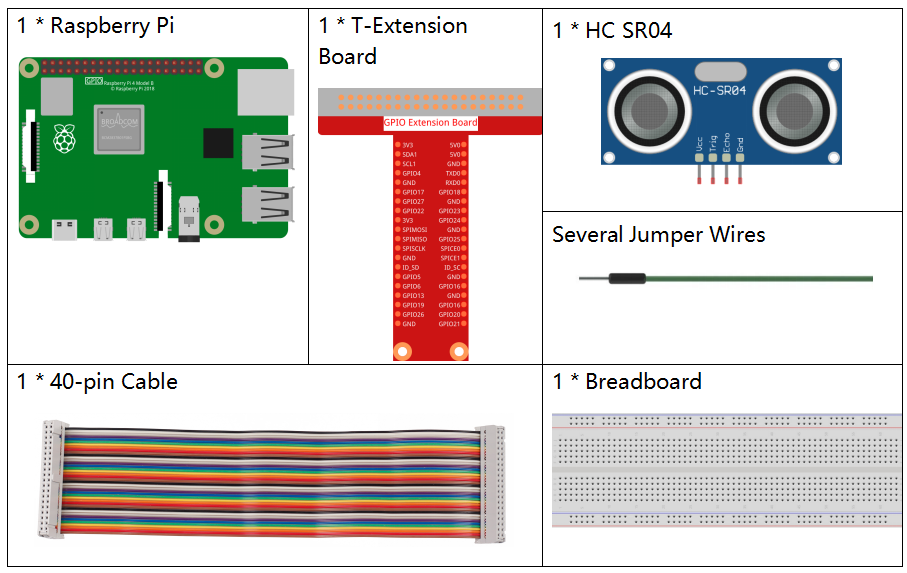

Componenti

../_images/list_2.2.51.png

Principio di Funzionamento

Ultrasuoni

Il modulo di misurazione a ultrasuoni offre una funzione di misurazione senza contatto da 2cm a 400cm con una precisione di 3mm. Garantisce un segnale stabile fino a 5m, che si indebolisce gradualmente fino a scomparire a 7m.

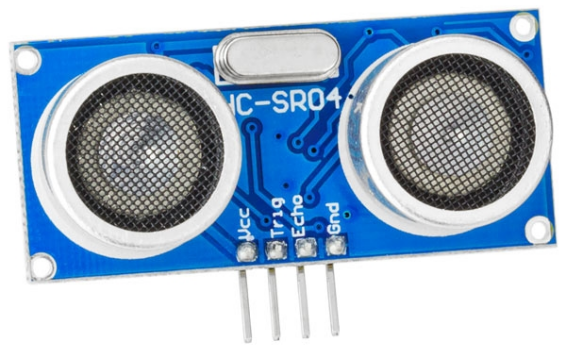

Il modulo include trasmettitori e ricevitori ultrasonici e un circuito di controllo. I principi di base sono i seguenti:

  1. Utilizzare un flip-flop IO per gestire un segnale di livello alto di almeno 10μs.

  2. Il modulo invia automaticamente otto impulsi a 40kHz e rileva se c’è un segnale di ritorno.

  3. Se il segnale ritorna, il livello alto dell’uscita IO indica il tempo trascorso dall’emissione alla ricezione dell’onda ultrasonica. La distanza di test è calcolata come = (tempo di livello alto x velocità del suono (340 m/s) / 2.

../_images/image2171.png ../_images/image3281.png

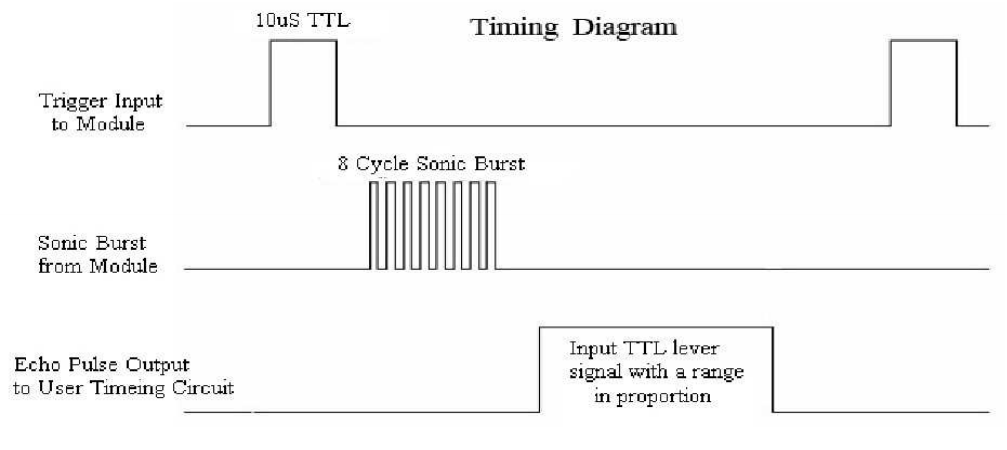

Il diagramma temporale è mostrato di seguito. È sufficiente fornire un breve impulso di 10μs all’input trigger per avviare la misurazione della distanza, quindi il modulo emetterà un ciclo di 8 onde ultrasoniche a 40 kHz e attiverà l’eco. È possibile calcolare la distanza in base all’intervallo di tempo tra l’invio del segnale di trigger e la ricezione del segnale di eco.

Formula: us / 58 = centimetri o us / 148 = pollici; oppure: distanza = tempo di livello alto * velocità (340 M/S) / 2; si consiglia di utilizzare un ciclo di misurazione superiore a 60 ms per prevenire collisioni tra il segnale di trigger e quello di eco.

../_images/image2181.png

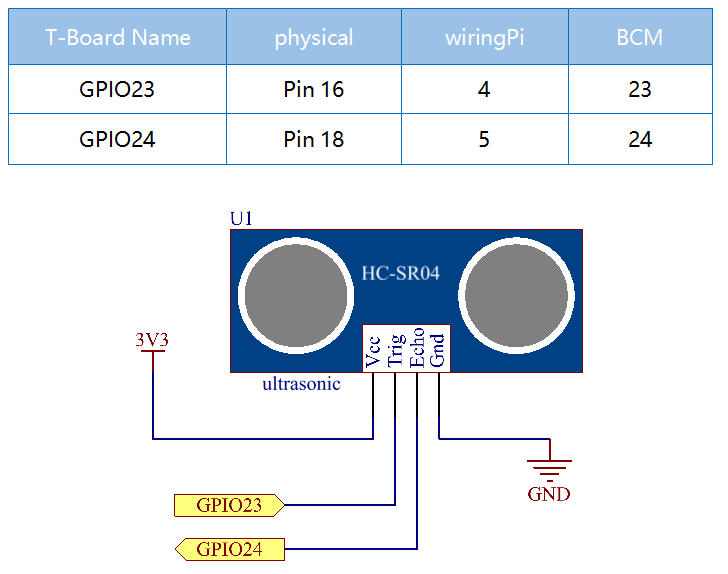

Schema Elettrico

../_images/image3291.png

Procedure Sperimentali

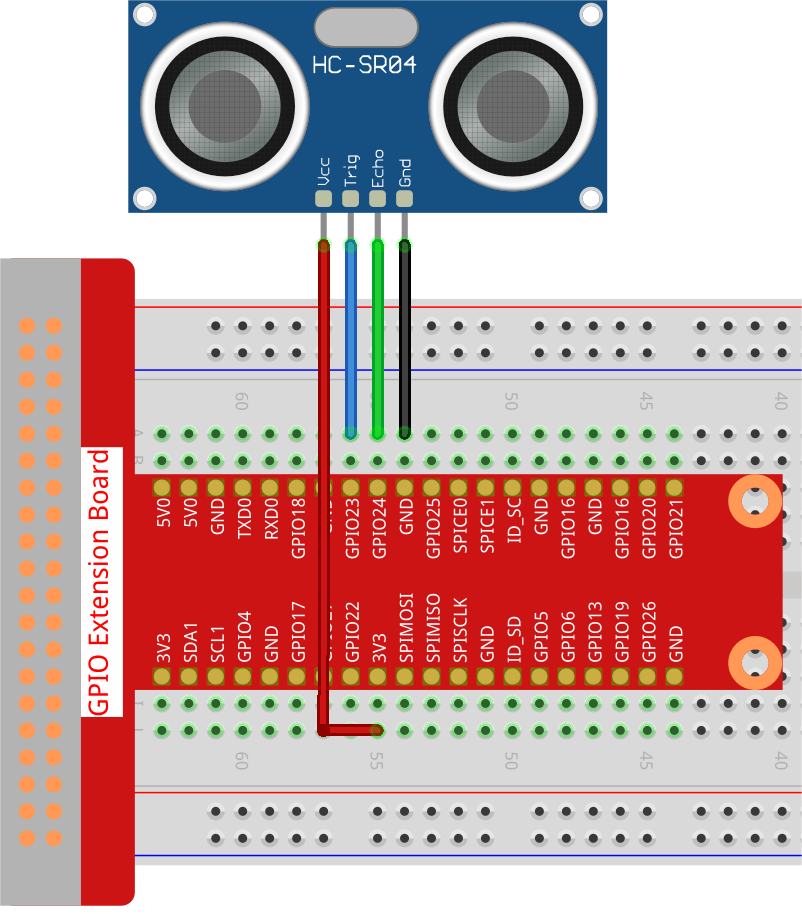

Passo 1: Costruisci il circuito.

../_images/image2201.png

Passo 2: Accedi alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/2.2.5/

Passo 3: Compila il codice.

gcc 2.2.5_Ultrasonic.c -lwiringPi

Passo 4: Esegui il file eseguibile.

sudo ./a.out

Dopo aver eseguito il codice, il modulo del sensore a ultrasuoni rileva la distanza tra l’ostacolo davanti e il modulo stesso, visualizzando il valore della distanza sullo schermo.

Nota

Se il programma non funziona o viene visualizzato un messaggio di errore: "wiringPi.h: Nessun file o directory di questo tipo», consulta Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <stdio.h>
#include <sys/time.h>

#define Trig    4
#define Echo    5

void ultraInit(void)
{
    pinMode(Echo, INPUT);
    pinMode(Trig, OUTPUT);
}

float disMeasure(void)
{
    struct timeval tv1;
    struct timeval tv2;
    long time1, time2;
    float dis;

    digitalWrite(Trig, LOW);
    delayMicroseconds(2);

    digitalWrite(Trig, HIGH);
    delayMicroseconds(10);
    digitalWrite(Trig, LOW);

    while(!(digitalRead(Echo) == 1));
    gettimeofday(&tv1, NULL);

    while(!(digitalRead(Echo) == 0));
    gettimeofday(&tv2, NULL);

    time1 = tv1.tv_sec * 1000000 + tv1.tv_usec;
    time2  = tv2.tv_sec * 1000000 + tv2.tv_usec;

    dis = (float)(time2 - time1) / 1000000 * 34000 / 2;

    return dis;
}

int main(void)
{
    float dis;
    if(wiringPiSetup() == -1){ // quando l'inizializzazione di wiringPi fallisce, stampa un messaggio a schermo
        printf("setup wiringPi failed !");
        return 1;
    }

    ultraInit();

    while(1){
        dis = disMeasure();
        printf("%0.2f cm\n\n",dis);
        delay(300);
    }

    return 0;
}

Spiegazione del Codice

void ultraInit(void)
{
    pinMode(Echo, INPUT);
    pinMode(Trig, OUTPUT);
}

Inizializza i pin dell’ultrasuono; nel frattempo, imposta Echo come input e Trig come output.

float disMeasure(void){};

Questa funzione consente di misurare la distanza rilevata dal sensore ultrasonico calcolando il tempo di ritorno.

struct timeval tv1;
struct timeval tv2;

La struct timeval è una struttura utilizzata per memorizzare il tempo attuale. La struttura completa è la seguente:

struct timeval
{
__time_t tv_sec;        /* Secondi. */
__suseconds_t tv_usec;  /* Microsecondi. */
};

Qui, tv_sec rappresenta i secondi trascorsi dall’Epoch al momento della creazione di struct timeval. Tv_usec indica i microsecondi, ovvero una frazione di secondo.

digitalWrite(Trig, HIGH);
delayMicroseconds(10);
digitalWrite(Trig, LOW);

Viene inviato un impulso ultrasonico di 10 microsecondi.

while(!(digitalRead(Echo) == 1));
gettimeofday(&tv1, NULL);

Questo ciclo vuoto viene utilizzato per assicurarsi che, quando il segnale di attivazione viene inviato, non ci siano segnali di eco interferenti, quindi viene registrato il tempo attuale.

while(!(digitalRead(Echo) == 0));
gettimeofday(&tv2, NULL);

Questo ciclo vuoto serve a garantire che non venga eseguito il passo successivo finché non viene ricevuto il segnale di eco; successivamente viene registrato il tempo attuale.

time1 = tv1.tv_sec * 1000000 + tv1.tv_usec;
time2  = tv2.tv_sec * 1000000 + tv2.tv_usec;

Converte il tempo memorizzato dalla struct timeval in microsecondi totali.

dis = (float)(time2 - time1) / 1000000 * 34000 / 2;

La distanza viene calcolata in base all’intervallo di tempo e alla velocità di propagazione del suono. Velocità del suono nell’aria: 34000 cm/s.
