3.1.6 Contrôle de Mouvement

Introduction

Dans cette leçon, nous allons créer un dispositif simple de détection et de contrôle de mouvement. Le capteur MPU6050 sera utilisé comme détecteur et le moteur pas à pas comme appareil contrôlé. Avec le MPU6050 monté sur un gant, vous pouvez contrôler le moteur pas à pas en tournant votre poignet.

Composants Nécessaires

Dans ce projet, nous aurons besoin des composants suivants :

../_images/3.1.6_motion_list.png

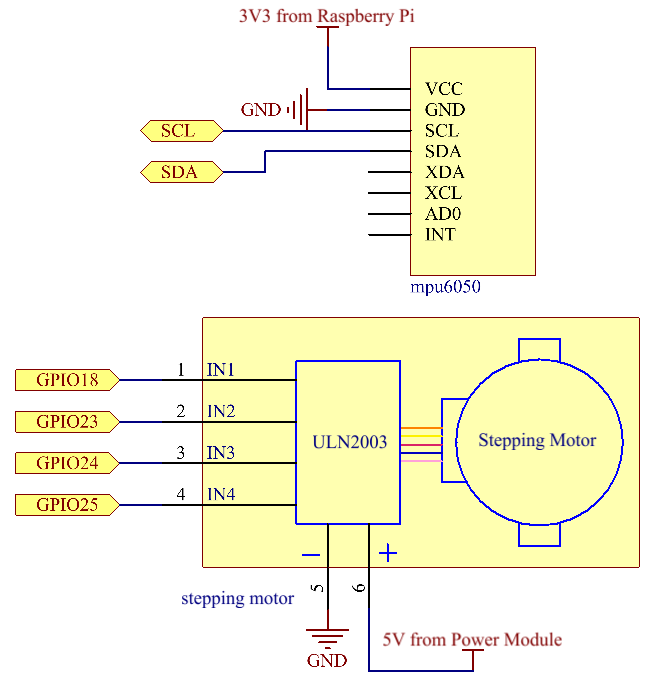

Schéma de Connexion

T-Board Name

physical

wiringPi

BCM

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO25

Pin 22

6

25

SDA1

Pin 3

SCL1

Pin 5
../_images/3.1.6_motion_schematic.png

Procédures Expérimentales

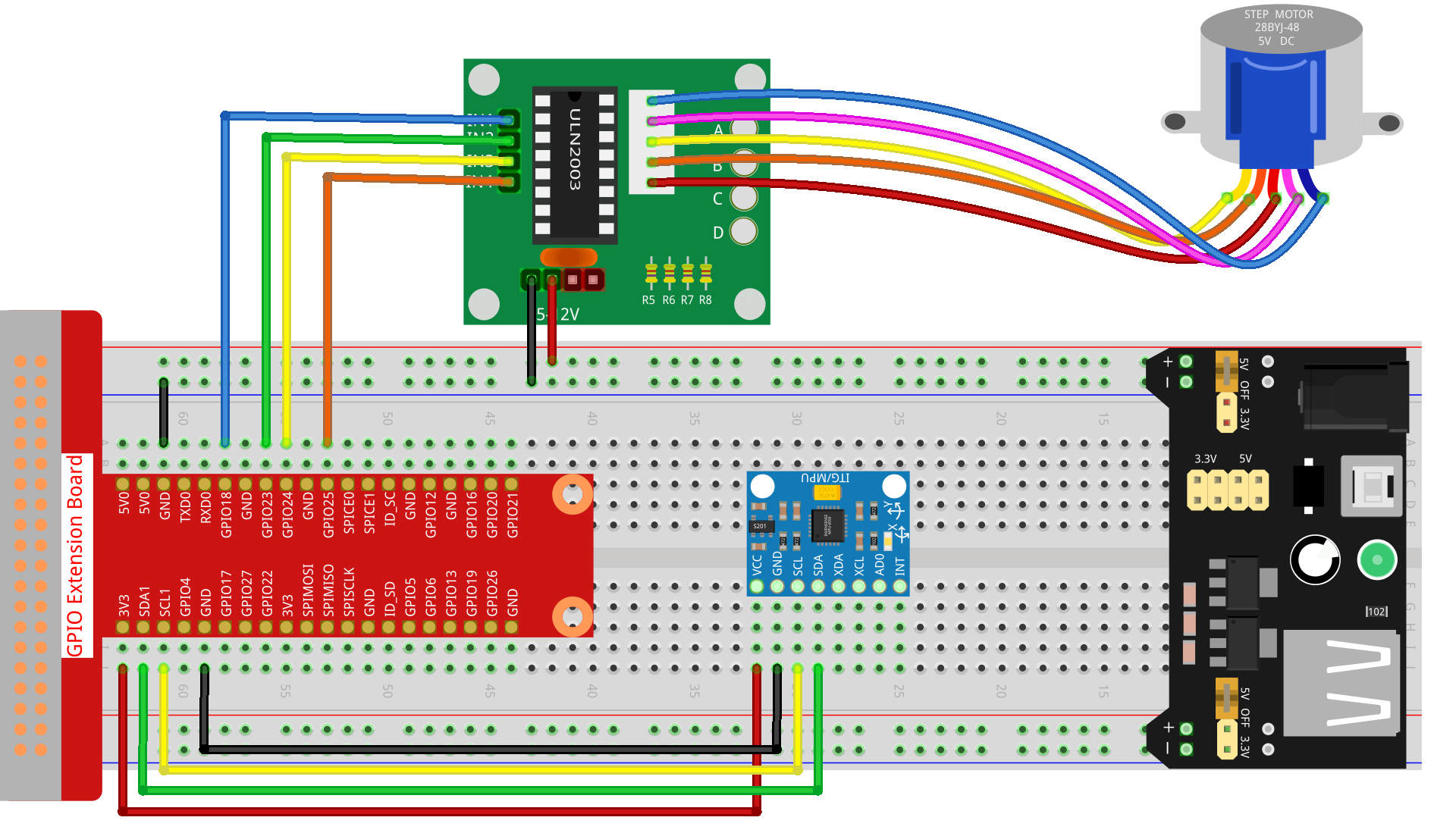

Étape 1 : Construisez le circuit.

../_images/3.1.6_motion_control_circuit.png

Étape 2 : Ouvrez le fichier du code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécutez le programme.

sudo python3 3.1.6_MotionControl.py

Lorsque le programme est exécuté, si l’angle d’inclinaison du mpu6050 sur l’axe Y axis est supérieur à 45 ℃, le moteur pas à pas tourne dans le sens antihoraire ; s’il est inférieur à -45 ℃, le moteur pas à pas tourne dans le sens horaire.

Avertissement

Si le message d’erreur RuntimeError: Cannot determine SOC peripheral base address s’affiche, veuillez vous référer à Si gpiozero ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez vous rendre dans le chemin source du code tel que davinci-kit-for-raspberry-pi/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
from gpiozero import OutputDevice
import smbus
import math
import time

# Initialisation des registres de gestion de l'alimentation pour le MPU6050
power_mgmt_1 = 0x6b
power_mgmt_2 = 0x6c

# Configuration de la communication I2C avec le MPU6050
bus = smbus.SMBus(1)  # Initialiser le bus SMBus
address = 0x68        # Adresse I2C du MPU6050
bus.write_byte_data(address, power_mgmt_1, 0)  # Réveiller le MPU6050

# Initialisation des broches du moteur sur les broches GPIO 18, 23, 24, 25
motorPin = [OutputDevice(pin) pour pin dans (18, 23, 24, 25)]

# Paramètres de vitesse de rotation du moteur
rolePerMinute = 15
stepsPerRevolution = 2048
# Calcul du délai entre les étapes pour atteindre la vitesse souhaitée
stepSpeed = (60 / rolePerMinute) / stepsPerRevolution

# Lecture d'un octet depuis l'adresse I2C spécifiée
def read_byte(adr):
    return bus.read_byte_data(address, adr)

# Lecture d'un mot (2 octets) depuis l'adresse I2C spécifiée
def read_word(adr):
    high = bus.read_byte_data(address, adr)
    low = bus.read_byte_data(address, adr + 1)
    val = (high << 8) + low
    return val

# Lecture d'un mot en format de complément à 2
def read_word_2c(adr):
    val = read_word(adr)
    if val >= 0x8000:
        return -((65535 - val) + 1)
    else:
        return val

# Calcul de la distance euclidienne entre deux points
def dist(a, b):
    return math.sqrt((a * a) + (b * b))

# Calcul de la rotation autour de l'axe Y
def get_y_rotation(x, y, z):
    radians = math.atan2(x, dist(y, z))
    return -math.degrees(radians)

# Calcul de la rotation autour de l'axe X
def get_x_rotation(x, y, z):
    radians = math.atan2(y, dist(x, z))
    return math.degrees(radians)

# Récupération de l'angle d'inclinaison depuis le MPU6050
def mpu6050():
    accel_xout = read_word_2c(0x3b)
    accel_yout = read_word_2c(0x3d)
    accel_zout = read_word_2c(0x3f)
    accel_xout_scaled = accel_xout / 16384.0
    accel_yout_scaled = accel_yout / 16384.0
    accel_zout_scaled = accel_zout / 16384.0
    angle = get_y_rotation(accel_xout_scaled, accel_yout_scaled, accel_zout_scaled)
    return angle

# Contrôle de la rotation du moteur pas à pas
def rotary(direction):
    if direction == 'c':
        # Séquence de rotation dans le sens horaire
        for j in range(4):
            for i in range(4):
                if 0x99 >> j & (0x08 >> i):
                    motorPin[i].on()
                else:
                    motorPin[i].off()
                time.sleep(stepSpeed)
    elif direction == 'a':
        # Séquence de rotation dans le sens antihoraire
        for j in range(4):
            for i in range(4):
                if 0x99 << j & (0x08 >> i):
                    motorPin[i].on()
                else:
                    motorPin[i].off()
                time.sleep(stepSpeed)

# Boucle principale pour la lecture continue de l'angle et le contrôle du moteur
try:
    while True:
        angle = mpu6050()
        if angle >= 45:
            rotary('a')  # Rotation antihoraire pour une inclinaison positive
        elif angle <= -45:
            rotary('c')  # Rotation horaire pour une inclinaison négative
except KeyboardInterrupt:
    # Éteindre toutes les broches du moteur lors d'une interruption clavier
    for pin in motorPin:
        pin.off()

Explication du Code

  1. Le script commence par importer les bibliothèques nécessaires. gpiozero pour contrôler les broches GPIO, smbus pour la communication I2C, math pour les opérations mathématiques, et time pour gérer les délais.

    #!/usr/bin/env python3
from gpiozero import OutputDevice
import smbus
import math
import time

  2. Configure la communication I2C avec le capteur MPU6050. Les registres power_mgmt_1 et power_mgmt_2 gèrent l’alimentation du capteur. Le capteur est « réveillé » en écrivant dans power_mgmt_1.

    # Initialisation des registres de gestion de l'alimentation pour le MPU6050
power_mgmt_1 = 0x6b
power_mgmt_2 = 0x6c

# Configuration de la communication I2C avec le MPU6050
bus = smbus.SMBus(1)  # Initialisation du SMBus
address = 0x68        # Adresse I2C du MPU6050
bus.write_byte_data(address, power_mgmt_1, 0)  # Réveil du MPU6050

  3. Initialise les broches GPIO (18, 23, 24, 25) du Raspberry Pi pour contrôler le moteur pas à pas. Chaque broche est associée à une bobine du moteur.

    # Initialisation des broches du moteur sur les broches GPIO 18, 23, 24, 25
motorPin = [OutputDevice(pin) pour pin dans (18, 23, 24, 25)]

  4. Définit les paramètres de rotation du moteur (tours par minute) et le nombre de pas par révolution. stepSpeed calcule le délai entre chaque pas pour atteindre la vitesse souhaitée, garantissant ainsi un fonctionnement fluide du moteur.

    # Paramètres de vitesse de rotation du moteur
rolePerMinute = 15
stepsPerRevolution = 2048
# Calcul du délai entre les pas pour atteindre la vitesse souhaitée
stepSpeed = (60 / rolePerMinute) / stepsPerRevolution

  5. Ces fonctions sont utilisées pour la communication I2C. read_byte lit un octet à partir d’une adresse donnée, tandis que read_word lit deux octets (un mot), les combinant en une seule valeur avec des opérations sur les bits (<< et +).

    # Lire un octet depuis l'adresse I2C spécifiée
def read_byte(adr):
    return bus.read_byte_data(address, adr)

# Lire un mot (2 octets) depuis l'adresse I2C spécifiée
def read_word(adr):
    high = bus.read_byte_data(address, adr)
    low = bus.read_byte_data(address, adr + 1)
    val = (high << 8) + low
    return val

  6. Cette fonction convertit le mot lu en complément à 2, utile pour interpréter les valeurs signées des données du capteur. Cette conversion est nécessaire pour gérer les lectures négatives du capteur.

    # Lire un mot en format complément à 2
def read_word_2c(adr):
    val = read_word(adr)
    if val >= 0x8000:
        return -((65535 - val) + 1)
    else:
        return val

  7. dist calcule la distance euclidienne entre deux points, utilisée dans les calculs de rotation. get_y_rotation et get_x_rotation calculent les angles de rotation le long des axes Y et X respectivement, en utilisant la fonction atan2 de la bibliothèque math et en convertissant le résultat en degrés.

    # Calcul de la distance euclidienne entre deux points
def dist(a, b):
    return math.sqrt((a * a) + (b * b))

# Calcul de la rotation sur l'axe Y
def get_y_rotation(x, y, z):
    radians = math.atan2(x, dist(y, z))
    return -math.degrees(radians)

# Calcul de la rotation sur l'axe X
def get_x_rotation(x, y, z):
    radians = math.atan2(y, dist(x, z))
    return math.degrees(radians)

  8. Cette fonction lit les données de l’accéléromètre du capteur MPU6050, les met à l’échelle, et calcule l’angle d’inclinaison en utilisant la fonction get_y_rotation. La fonction read_word_2c lit les données du capteur en format complément à 2 pour gérer les valeurs négatives.

    # Récupération de l'angle d'inclinaison depuis le MPU6050
def mpu6050():
    accel_xout = read_word_2c(0x3b)
    accel_yout = read_word_2c(0x3d)
    accel_zout = read_word_2c(0x3f)
    accel_xout_scaled = accel_xout / 16384.0
    accel_yout_scaled = accel_yout / 16384.0
    accel_zout_scaled = accel_zout / 16384.0
    angle = get_y_rotation(accel_xout_scaled, accel_yout_scaled, accel_zout_scaled)
    return angle

  9. La fonction rotary contrôle la rotation du moteur pas à pas. Elle exécute une séquence de pas pour une rotation horaire ou antihoraire, selon le paramètre direction. La séquence implique l’activation ou la désactivation de broches spécifiques du moteur dans un certain ordre.

    # Contrôle de la rotation du moteur pas à pas
def rotary(direction):
    if direction == 'c':
        # Séquence de rotation horaire
        for j in range(4):
            for i in range(4):
                if 0x99 >> j & (0x08 >> i):
                    motorPin[i].on()
                else:
                    motorPin[i].off()
                time.sleep(stepSpeed)
    elif direction == 'a':
        # Séquence de rotation antihoraire
        for j in range(4):
            for i in range(4):
                if 0x99 << j & (0x08 >> i):
                    motorPin[i].on()
                else:
                    motorPin[i].off()
                time.sleep(stepSpeed)

  10. La boucle principale lit continuellement l’angle d’inclinaison depuis le capteur MPU6050 et contrôle la direction de rotation du moteur en fonction de l’angle. Si le programme est interrompu (par ex., via un clavier), il désactive toutes les broches du moteur par sécurité.

    # Boucle principale pour la lecture continue de l'angle et le contrôle du moteur
try:
    while True:
        angle = mpu6050()
        if angle >= 45:
            rotary('a')  # Rotation antihoraire pour une inclinaison positive
        elif angle <= -45:
            rotary('c')  # Rotation horaire pour une inclinaison négative
except KeyboardInterrupt:
    # Désactiver toutes les broches du moteur en cas d'interruption
    for pin in motorPin:
        pin.off()
