3.1.8 Moniteur de surchauffe

Note

../_images/mcp3008_and_adc0834.jpg

Selon la version de votre kit, identifiez si vous disposez du ADC0834 ou du MCP3008 et suivez la section correspondante.

Introduction

Vous souhaitez peut-être concevoir un dispositif de surveillance de la surchauffe applicable dans diverses situations, par exemple, dans une usine, pour déclencher une alarme et l’arrêt automatique d’une machine en cas de surchauffe de circuit. Dans ce projet, nous utiliserons une thermistance, un joystick, un buzzer, une LED et un écran LCD pour fabriquer un appareil de surveillance de la température intelligent dont le seuil est réglable.

Composants nécessaires

Pour ce projet, nous aurons besoin des composants suivants :

../_images/4.1.13_overheat_monitor_list.png

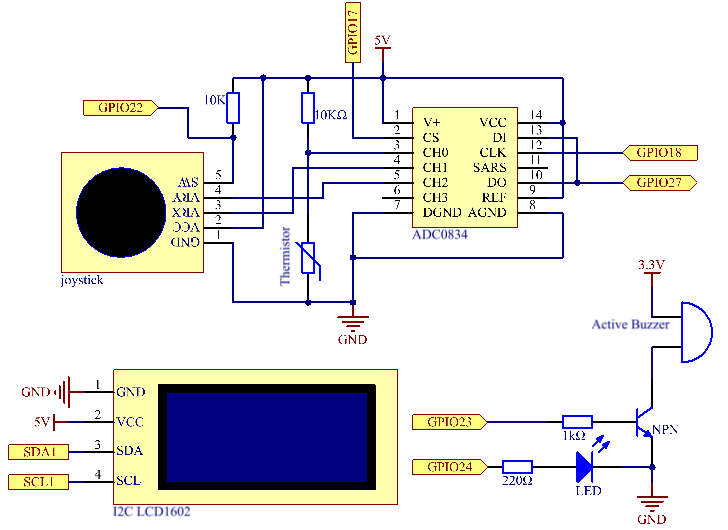

Schéma de câblage

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO22

Pin15

3

22

GPIO23

Pin16

4

23

GPIO24

Pin18

5

24

SDA1

Pin 3

SCL1

Pin 5

../_images/4.1.13_overheat_monitor_schematic.png

Procédures expérimentales

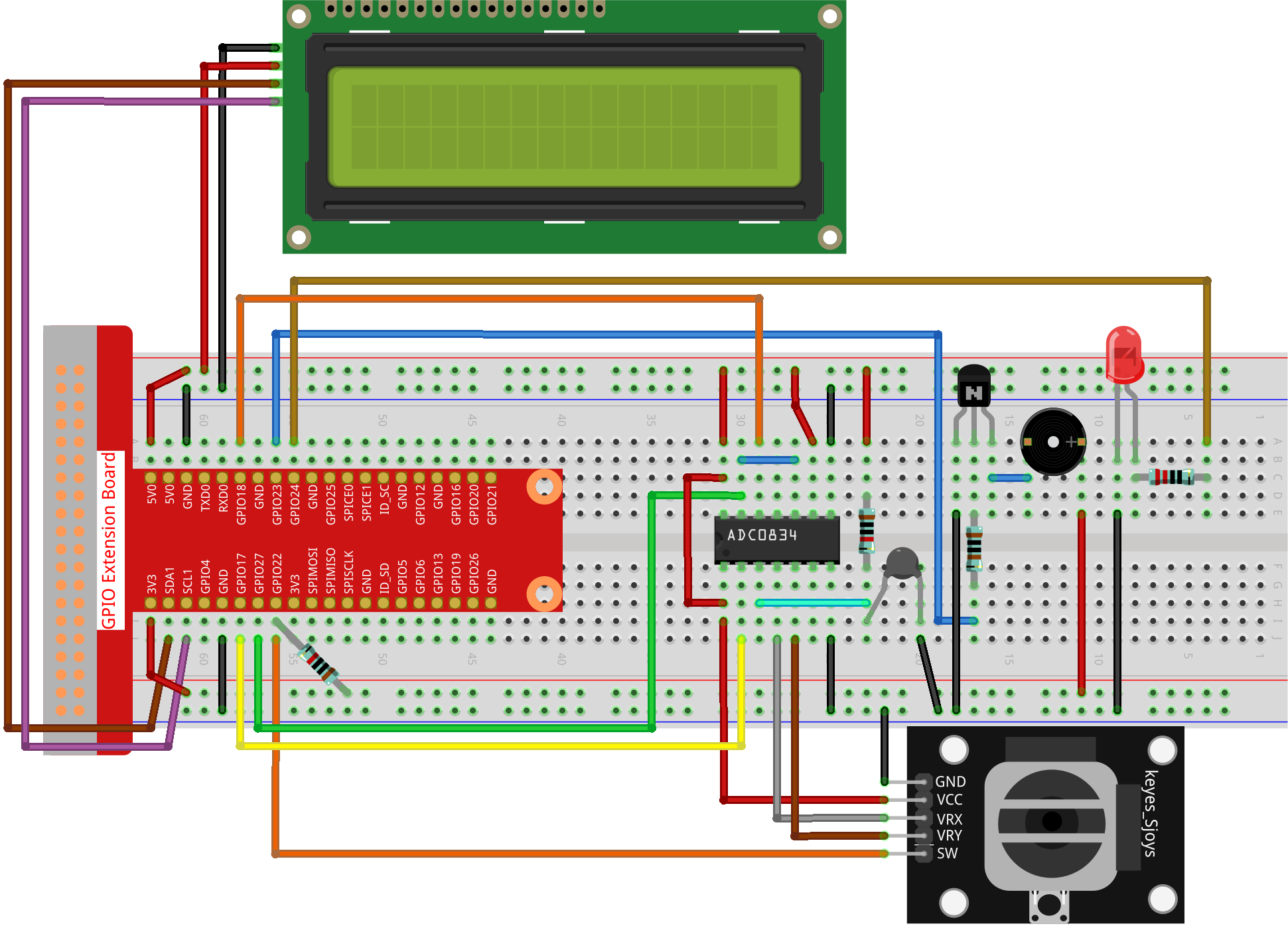

Étape 1 : Construisez le circuit.

../_images/4.1.13_overheat_monitor_circuit.png

Étape 2 : Accédez au dossier contenant le code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécutez le fichier exécutable.

sudo python3 3.1.8_OverheatMonitor.py

Lorsque le programme est exécuté, la température actuelle et le seuil de haute température 40 sont affichés sur I2C LCD1602. Si la température actuelle dépasse le seuil, le buzzer et la LED se déclenchent pour vous avertir.

Le Joystick vous permet de régler le seuil de haute température. En déplaçant le joystick le long des axes X et Y, vous pouvez augmenter ou diminuer le seuil actuel. Appuyez à nouveau sur le joystick pour réinitialiser le seuil à sa valeur initiale.

Note

  • Si vous rencontrez l’erreur FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', vous devez consulter Configuration I²C pour activer l’I2C.

  • Si vous obtenez l’erreur ModuleNotFoundError: No module named 'smbus2', veuillez exécuter sudo apt install python3-smbus2.

  • Si l’erreur OSError: [Errno 121] Remote I/O error apparaît, cela signifie que le module est mal câblé ou qu’il est défectueux.

  • Si le code et le câblage sont corrects mais que l’écran LCD n’affiche toujours rien, vous pouvez ajuster le potentiomètre à l’arrière pour augmenter le contraste.

Avertissement

Si une erreur du type RuntimeError: Cannot determine SOC peripheral base address apparaît, veuillez vous référer à Si gpiozero ne fonctionne pas..

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin source, par exemple davinci-kit-for-raspberry-pi/python. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3

import LCD1602
from gpiozero import LED, Buzzer, Button
import ADC0834
import time
import math

# Initialisation du bouton du joystick, du buzzer et de la LED
Joy_BtnPin = Button(22)
buzzPin = Buzzer(23)
ledPin = LED(24)

# Définir le seuil initial de température supérieure
upperTem = 40

# Configuration des modules ADC et LCD
ADC0834.setup()
LCD1602.init(0x27, 1)

def get_joystick_value():
    """
    Reads the joystick values and returns a change value based on the joystick's position.
    """
    x_val = ADC0834.getResult(1)
    y_val = ADC0834.getResult(2)
    if x_val > 200:
        return 1
    elif x_val < 50:
        return -1
    elif y_val > 200:
        return -10
    elif y_val < 50:
        return 10
    else:
        return 0

def upper_tem_setting():
    """
    Adjusts and displays the upper temperature threshold on the LCD.
    """
    global upperTem
    LCD1602.write(0, 0, 'Upper Adjust: ')
    change = int(get_joystick_value())
    upperTem += change
    strUpperTem = str(upperTem)
    LCD1602.write(0, 1, strUpperTem)
    LCD1602.write(len(strUpperTem), 1, '              ')
    time.sleep(0.1)

def temperature():
    """
    Reads the current temperature from the sensor and returns it in Celsius.
    """
    analogVal = ADC0834.getResult()
    Vr = 5 * float(analogVal) / 255
    Rt = 10000 * Vr / (5 - Vr)
    temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))
    Cel = temp - 273.15
    return round(Cel, 2)

def monitoring_temp():
    """
    Monitors and displays the current temperature and upper temperature threshold.
    Activates buzzer and LED if the temperature exceeds the upper limit.
    """
    global upperTem
    Cel = temperature()
    LCD1602.write(0, 0, 'Temp: ')
    LCD1602.write(0, 1, 'Upper: ')
    LCD1602.write(6, 0, str(Cel))
    LCD1602.write(7, 1, str(upperTem))
    time.sleep(0.1)
    if Cel >= upperTem:
        buzzPin.on()
        ledPin.on()
    else:
        buzzPin.off()
        ledPin.off()

# Boucle d'exécution principale
try:
    lastState = 1
    stage = 0
    while True:
        currentState = Joy_BtnPin.value
        # Basculer entre le mode de réglage et le mode de surveillance
        if currentState == 1 and lastState == 0:
            stage = (stage + 1) % 2
            time.sleep(0.1)
            LCD1602.clear()
        lastState = currentState
        if stage == 1:
            upper_tem_setting()
        else:
            monitoring_temp()
except KeyboardInterrupt:
    # Nettoyage et sortie
    LCD1602.clear()
    ADC0834.destroy()

Explication du Code

  1. Cette section importe les bibliothèques nécessaires pour le projet. LCD1602 est utilisé pour l’affichage LCD, gpiozero fournit des classes pour contrôler les LED, le Buzzer et le Bouton, ADC0834 est utilisé pour la conversion analogique-numérique, et time et math sont des bibliothèques standard de Python pour les fonctions temporelles et les calculs mathématiques respectivement.

    #!/usr/bin/env python3

    import LCD1602
    from gpiozero import LED, Buzzer, Button
    import ADC0834
    import time
    import math

  2. Ici, le bouton du joystick, le buzzer et la LED sont initialisés. Button(22) crée un objet bouton connecté à la broche GPIO 22. Buzzer(23) et LED(24) initialisent respectivement le buzzer et la LED sur les broches GPIO 23 et 24.

    # Initialisation du bouton du joystick, du buzzer et de la LED
    Joy_BtnPin = Button(22)
    buzzPin = Buzzer(23)
    ledPin = LED(24)

  3. Définit la limite de température supérieure initiale et initialise les modules ADC et LCD. L’écran LCD est initialisé avec une adresse (0x27) et un mode (1).

    # Définir le seuil initial de température supérieure
    upperTem = 40

    # Configuration des modules ADC et LCD
    ADC0834.setup()
    LCD1602.init(0x27, 1)

  4. Cette fonction lit les valeurs X et Y du joystick en utilisant l’ADC0834. Elle renvoie une valeur de changement basée sur la position du joystick, qui sera utilisée pour ajuster le seuil de température.

    def get_joystick_value():
        """
        Reads the joystick values and returns a change value based on the joystick's position.
        """
        x_val = ADC0834.getResult(1)
        y_val = ADC0834.getResult(2)
        if x_val > 200:
            return 1
        elif x_val < 50:
            return -1
        elif y_val > 200:
            return -10
        elif y_val < 50:
            return 10
        else:
            return 0

  5. Ajuste la limite de température supérieure en utilisant l’entrée du joystick. La nouvelle limite est affichée sur l’écran LCD.

    def upper_tem_setting():
        """
        Adjusts and displays the upper temperature threshold on the LCD.
        """
        global upperTem
        LCD1602.write(0, 0, 'Upper Adjust: ')
        change = int(get_joystick_value())
        upperTem += change
        strUpperTem = str(upperTem)
        LCD1602.write(0, 1, strUpperTem)
        LCD1602.write(len(strUpperTem), 1, '              ')
        time.sleep(0.1)

  6. Lit la température actuelle du capteur à l’aide de l’ADC0834 et la convertit en Celsius.

    def temperature():
        """
        Reads the current temperature from the sensor and returns it in Celsius.
        """
        analogVal = ADC0834.getResult()
        Vr = 5 * float(analogVal) / 255
        Rt = 10000 * Vr / (5 - Vr)
        temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))
        Cel = temp - 273.15
        return round(Cel, 2)

  7. Surveille et affiche la température actuelle et la limite supérieure. Si la température dépasse la limite supérieure, le buzzer et la LED sont activés.

    def monitoring_temp():
        """
        Monitors and displays the current temperature and upper temperature threshold.
        Activates buzzer and LED if the temperature exceeds the upper limit.
        """
        global upperTem
        Cel = temperature()
        LCD1602.write(0, 0, 'Temp: ')
        LCD1602.write(0, 1, 'Upper: ')
        LCD1602.write(6, 0, str(Cel))
        LCD1602.write(7, 1, str(upperTem))
        time.sleep(0.1)
        if Cel >= upperTem:
            buzzPin.on()
            ledPin.on()
        else:
            buzzPin.off()
            ledPin.off()

  8. La boucle principale alterne entre les modes de réglage et de surveillance en fonction des pressions sur le bouton du joystick. Elle met continuellement à jour soit le réglage de la température, soit la surveillance de la température actuelle.

    # Boucle d'exécution principale
    try:
        lastState = 1
        stage = 0
        while True:
            currentState = Joy_BtnPin.value
            # Basculer entre le mode de réglage et le mode de surveillance
            if currentState == 1 and lastState == 0:
                stage = (stage + 1) % 2
                time.sleep(0.1)
                LCD1602.clear()
            lastState = currentState
            if stage == 1:
                upper_tem_setting()
            else:
                monitoring_temp()

  9. Cette section garantit un nettoyage correct et la libération des ressources lorsque le programme est interrompu.

    except KeyboardInterrupt:
        # Clean up and exit
        LCD1602.clear()
        ADC0834.destroy()
