3.1.4 Ventilateur intelligent (MCP3008)

Note

Selon la version de votre kit, veuillez identifier si vous disposez d’un ADC0834 ou d’un MCP3008 et poursuivre avec la section correspondante.

Introduction

Dans ce projet, nous utiliserons des moteurs, des boutons et des thermistances pour créer un ventilateur intelligent manuel + automatique dont la vitesse est réglable.

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

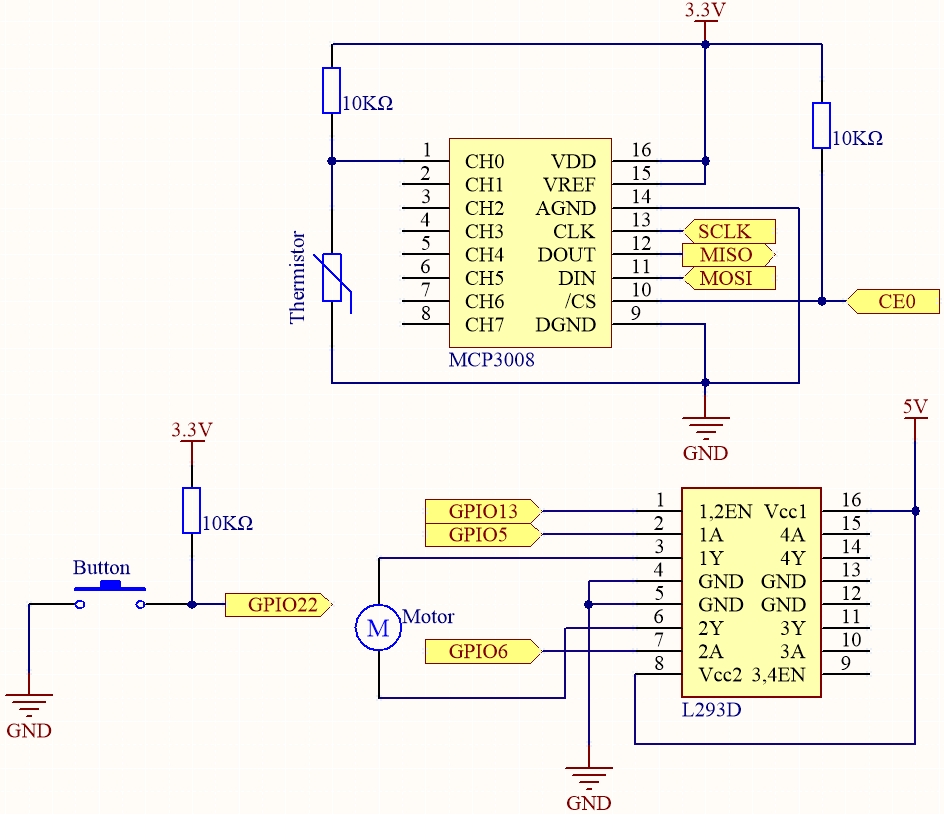

Schéma de câblage

Nom T-Board	physique	wiringPi	BCM
SPICE0	Pin 24	10	8
SPIMOSI	Pin 19	12	10
SPIMISO	Pin 21	13	9
SPISCLK	Pin 23	14	11
GPIO22	Pin 15	3	22
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13

Procédure expérimentale

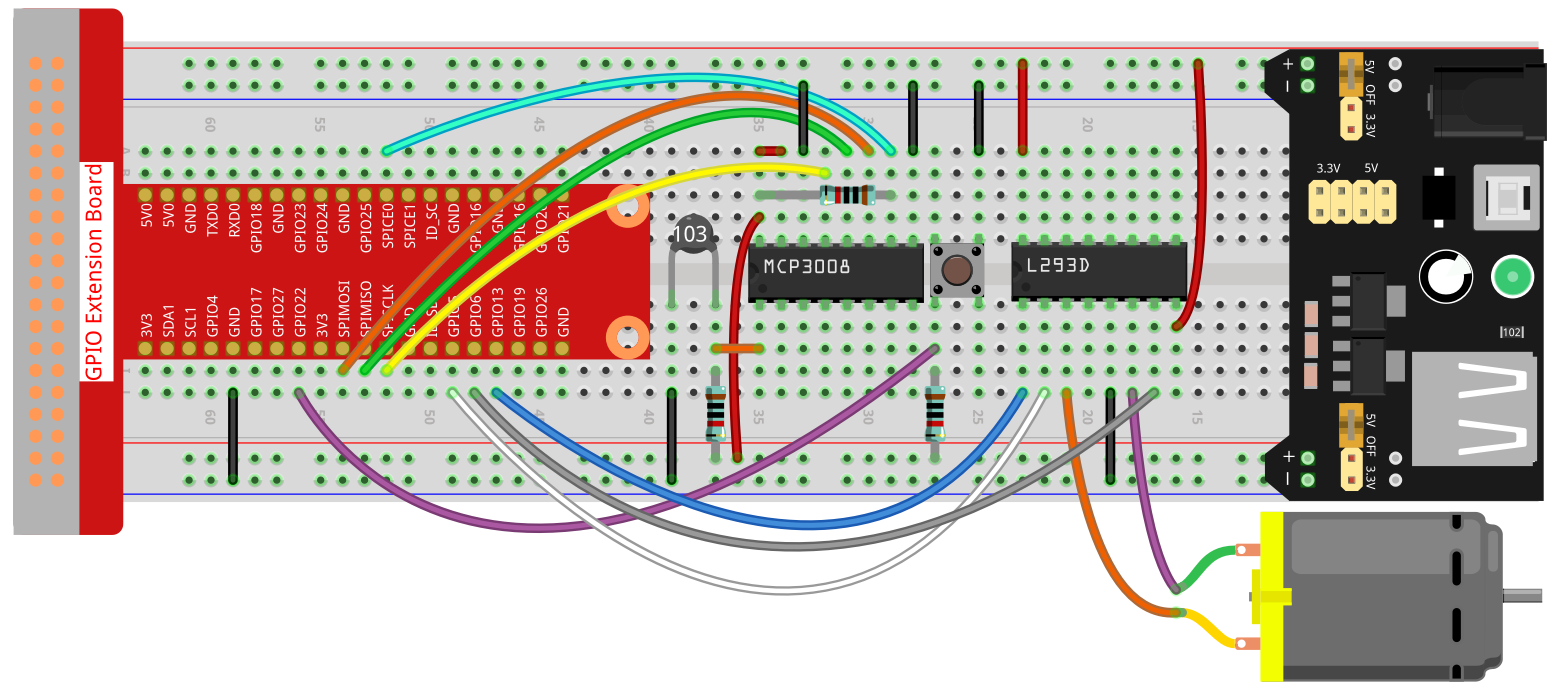

Étape 1 : Montez le circuit.

Note

Le module d’alimentation peut utiliser une pile 9 V avec le connecteur de pile 9 V fourni dans le kit.

Étape 2 : Configurez l’interface SPI et installez la bibliothèque spidev (voir Configuration SPI pour des instructions détaillées). Si vous avez déjà effectué ces étapes, vous pouvez les passer.

Étape 3 : Accédez au dossier du code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 4 : Exécutez.

sudo python3 3.1.4-2_SmartFan_zero.py

Lorsque le code s’exécute, démarrez le ventilateur en appuyant sur le bouton. À chaque pression, la vitesse est ajustée d’un niveau vers le haut ou vers le bas. Il y a 5 niveaux de vitesse : 0~4. Lorsque la vitesse est au 4^ème niveau et que vous appuyez à nouveau, le ventilateur s’arrête avec une vitesse de 0.

Dès que la température augmente ou baisse de plus de 2 °C, la vitesse augmente ou diminue automatiquement d’un niveau.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez vous rendre dans le chemin du code source comme davinci-kit-for-raspberry-pi/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3

from gpiozero import Motor, Button
from time import sleep
import spidev
import math

# Initialiser SPI pour MCP3008
spi = spidev.SpiDev()
spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / broche physique 24)
spi.max_speed_hz = 1000000  # 1 MHz

# Initialiser les broches GPIO pour le bouton et le moteur
BtnPin = Button(22)  # GPIO22 (broche physique 15)
motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

# Variables pour suivre le niveau de vitesse du moteur et les températures
level = 0
currentTemp = 0
markTemp = 0

def read_adc(channel):
    """
    Lit une valeur analogique depuis le canal MCP3008 (0–7).
    """
    if channel < 0 or channel > 7:
        return -1
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((adc[1] & 0x03) << 8) | adc[2]
    return value

def temperature():
    """
    Lit et calcule la température actuelle depuis le capteur.
    Retourne :
        float : Température actuelle en Celsius.
    """
    analogVal = read_adc(0)  # Thermistance connectée à CH0
    Vr = 3.3 * analogVal / 1023.0  # Pour un système en 3,3 V
    Rt = 10000.0 * Vr / (3.3 - Vr)
    temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
    Cel = temp - 273.15
    return Cel

def motor_run(level):
    """
    Ajuste la vitesse du moteur en fonction du niveau indiqué.
    Args :
        level (int): Niveau de vitesse souhaité.
    Retourne :
        int : Niveau de vitesse ajusté.
    """
    if level == 0:
        motor.stop()
        return 0
    if level >= 4:
        level = 4
    motor.forward(speed=float(level / 4))
    return level

def changeLevel():
    """
    Change le niveau de vitesse du moteur lorsque le bouton est pressé et met à jour la température de référence.
    """
    global level, currentTemp, markTemp
    print("Bouton pressé")
    level = (level + 1) % 5
    markTemp = currentTemp

# Lier l’événement du bouton à la fonction changeLevel
BtnPin.when_pressed = changeLevel

def main():
    """
    Fonction principale pour surveiller et réagir en continu aux variations de température.
    """
    global level, currentTemp, markTemp
    markTemp = temperature()
    while True:
        currentTemp = temperature()
        if level != 0:
            if currentTemp - markTemp <= -2:
                level -= 1
                markTemp = currentTemp
            elif currentTemp - markTemp >= 2:
                if level < 4:
                    level += 1
                markTemp = currentTemp
        level = motor_run(level)
        sleep(0.2)

# Exécuter la fonction principale et gérer KeyboardInterrupt
try:
    main()
except KeyboardInterrupt:
    motor.stop()
    spi.close()

Explication du code

1. Importe les bibliothèques pour contrôler le moteur et le bouton, communiquer via SPI avec le MCP3008, et effectuer des calculs mathématiques. La bibliothèque gpiozero contrôle les périphériques GPIO, spidev communique avec l’ADC MCP3008, et math calcule la température à partir de la résistance.

   #!/usr/bin/env python3

   from gpiozero import Motor, Button
   from time import sleep
   import spidev
   import math


2. Initialise la communication SPI sur le bus 0, périphérique 0 (CE0), connecté à la puce ADC MCP3008.

   # Initialiser SPI pour MCP3008
   spi = spidev.SpiDev()
   spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / broche physique 24)
   spi.max_speed_hz = 1000000  # 1 MHz


3. Configure la broche GPIO 22 comme entrée pour le bouton et assigne les broches GPIO 5 (avant), 6 (arrière) et 13 (activation) au moteur. Déclare également des variables globales pour la vitesse et le suivi de température.

   # Initialiser les broches GPIO pour le bouton et le moteur
   BtnPin = Button(22)  # GPIO22 (broche physique 15)
   motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

   # Variables pour suivre le niveau de vitesse du moteur et les températures
   level = 0
   currentTemp = 0
   markTemp = 0


4. Définit une fonction pour lire les valeurs analogiques depuis le MCP3008 via SPI. Retourne un nombre 10 bits (0–1023).

   def read_adc(channel):
       """
       Lit une valeur analogique depuis le canal MCP3008 (0–7).
       """
       if channel < 0 or channel > 7:
           return -1
       adc = spi.xfer2([1, (8 + channel) << 4, 0])
       value = ((adc[1] & 0x03) << 8) | adc[2]
       return value


5. Définit une fonction pour lire la température depuis la thermistance connectée au CH0 du MCP3008. Convertit la valeur ADC en tension, calcule la résistance, puis en température (°C) avec l’approximation de Steinhart-Hart.

   def temperature():
       """
       Lit et calcule la température actuelle depuis le capteur.
       Retourne :
           float : Température actuelle en Celsius.
       """
       analogVal = read_adc(0)  # Thermistance connectée à CH0
       Vr = 3.3 * analogVal / 1023.0  # Pour un système en 3,3 V
       Rt = 10000.0 * Vr / (3.3 - Vr)
       temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
       Cel = temp - 273.15
       return Cel


6. Fonction pour contrôler la vitesse du moteur selon level (0–4). Niveau 0 : arrêt. Niveaux 1–4 : vitesse proportionnelle (ex. niveau 2 = 50 %).

   def motor_run(level):
       """
       Ajuste la vitesse du moteur en fonction du niveau indiqué.
       Args :
           level (int): Niveau de vitesse souhaité.
       Retourne :
           int : Niveau de vitesse ajusté.
       """
       if level == 0:
           motor.stop()
           return 0
       if level >= 4:
           level = 4
       motor.forward(speed=float(level / 4))
       return level


7. Définit une fonction événementielle qui incrémente la vitesse de 0 à 4 en boucle et met à jour la température de référence à chaque changement.

   def changeLevel():
       """
       Change le niveau de vitesse du moteur lorsque le bouton est pressé et met à jour la température de référence.
       """
       global level, currentTemp, markTemp
       print("Bouton pressé")
       level = (level + 1) % 5
       markTemp = currentTemp

   # Lier l’événement du bouton à la fonction changeLevel
   BtnPin.when_pressed = changeLevel


8. La logique principale lit en continu la température et la compare à la référence (markTemp). Si l’écart est ±2 °C, la vitesse est ajustée en conséquence. Une courte pause évite les changements trop rapides.

   def main():
       """
       Fonction principale pour surveiller et réagir en continu aux variations de température.
       """
       global level, currentTemp, markTemp
       markTemp = temperature()
       while True:
           currentTemp = temperature()
           if level != 0:
               if currentTemp - markTemp <= -2:
                   level -= 1
                   markTemp = currentTemp
               elif currentTemp - markTemp >= 2:
                   if level < 4:
                       level += 1
                   markTemp = currentTemp
           level = motor_run(level)
           sleep(0.2)


9. Exécute la fonction principale dans un bloc try-except et garantit que le moteur est arrêté et la connexion SPI fermée correctement en cas d’interruption par Ctrl+C.

   # Exécuter la fonction principale et gérer KeyboardInterrupt
   try:
       main()
   except KeyboardInterrupt:
       motor.stop()
       spi.close()
