3.1.9 Serrure à Code

Introduction

Dans ce projet, nous utiliserons un clavier matriciel et un écran LCD pour créer une serrure à combinaison. Le LCD affichera une invite correspondante pour saisir le mot de passe sur le clavier. Si le mot de passe est correct, « Correct » sera affiché.

Sur la base de ce projet, nous pouvons ajouter des composants électroniques supplémentaires, tels qu’un buzzer, une LED, etc., pour créer divers effets lors de la saisie du mot de passe.

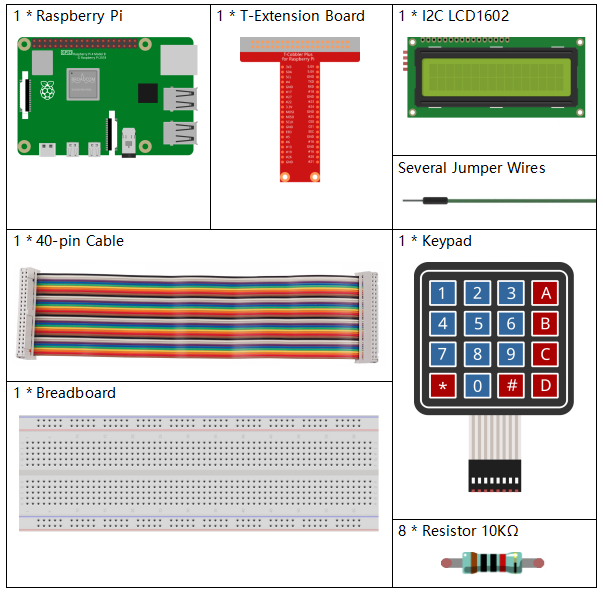

Composants nécessaires

Dans ce projet, nous aurons besoin des composants suivants.

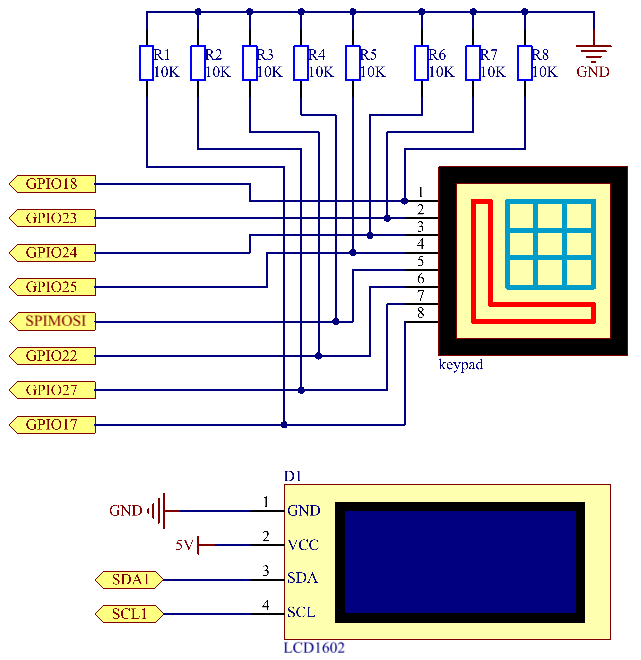

Schéma de câblage

T-Board Name	physical	wiringPi	BCM
GPIO18	Pin 12	1	18
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
GPIO17	Pin 11	0	17
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22
SPIMOSI	Pin 19	12	10
SDA1	Pin 3
SCL1	Pin 5

Procédure expérimentale

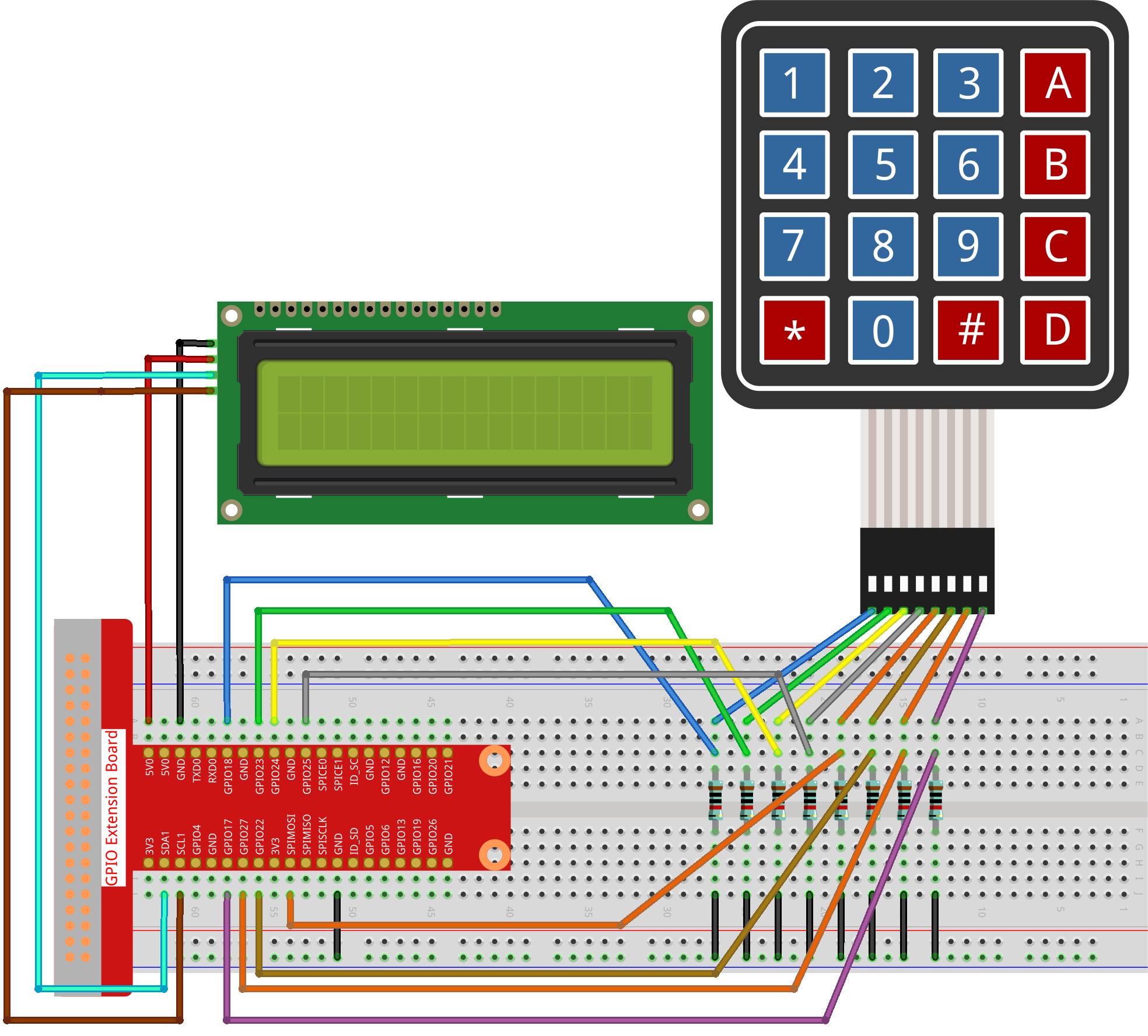

Étape 1 : Construire le circuit.

Étape 2 : Accéder au dossier du code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécuter le programme.

sudo python3 3.1.9_PasswordLock.py

Une fois le code lancé, utilisez le clavier pour saisir le mot de passe : 1984. Si « CORRECT » s’affiche sur l’écran LCD1602, cela signifie que le mot de passe est correct ; sinon, « WRONG KEY » apparaîtra.

Note

• Si vous rencontrez l’erreur FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', vous devez consulter Configuration I²C pour activer le I2C.

• Si vous obtenez l’erreur ModuleNotFoundError: No module named 'smbus2', exécutez la commande sudo apt install python3-smbus2.

• Si l’erreur OSError: [Errno 121] Remote I/O error apparaît, cela signifie que le module est mal câblé ou que le module est endommagé.

• Si le code et le câblage sont corrects, mais que l’écran LCD ne s’affiche toujours pas, essayez d’ajuster le potentiomètre à l’arrière pour augmenter le contraste.

Avertissement

Si une erreur indiquant RuntimeError: Cannot determine SOC peripheral base address apparaît, consultez Si gpiozero ne fonctionne pas..

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin du code source tel que davinci-kit-for-raspberry-pi/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3

from gpiozero import DigitalOutputDevice, Button
from time import sleep
import LCD1602

class Clavier:
    def __init__(self, broches_lignes, broches_colonnes, touches):
        """
        Initialize the Keypad with specified row and column pins and keys.
        :param rows_pins: List of GPIO pins for the rows.
        :param cols_pins: List of GPIO pins for the columns.
        :param keys: List of keys in the keypad layout.
        """
        self.lignes = [DigitalOutputDevice(pin) for pin in broches_lignes]  # Configuration des broches de lignes
        self.colonnes = [Button(pin, pull_up=False) for pin in broches_colonnes]  # Configuration des broches de colonnes
        self.touches = touches  # Disposition des touches du clavier

    def lire(self):
        """
        Read and return a list of keys that are currently pressed.
        :return: List of pressed keys.
        """
        pressed_keys = []
        for i, row in enumerate(self.rows):
            row.on()  # Activate current row
            for j, col in enumerate(self.cols):
                if col.is_pressed:
                    index = i * len(self.cols) + j
                    pressed_keys.append(self.keys[index])
            row.off()  # Deactivate row after checking
        return pressed_keys

# Configuration pour la vérification du mot de passe
LONGUEUR = 4
mot_de_passe = ['1', '9', '8', '4']  # Mot de passe prédéfini
essai = ['0', '0', '0', '0']  # Stockage de la saisie utilisateur
index_touche = 0  # Index pour les touches saisies

def check():
    """
    Check if the entered password matches the preset password.
    :return: 1 if match, 0 otherwise.
    """
    for i in range(LENS):
        if password[i] != testword[i]:
            return 0
    return 1

def setup():
    """
    Setup the keypad and LCD display.
    """
    global keypad, last_key_pressed
    # Pin configuration for keypad
    rows_pins = [18, 23, 24, 25]
    cols_pins = [10, 22, 27, 17]
    keys = ["1", "2", "3", "A",
               "4", "5", "6", "B",
               "7", "8", "9", "C",
               "*", "0", "#", "D"]

    # Initialisation du clavier et du LCD
    keypad = Keypad(rows_pins, cols_pins, keys)
    last_key_pressed = []
    LCD1602.init(0x27, 1)  # Initialize LCD
    LCD1602.clear()
    LCD1602.write(0, 0, 'WELCOME!')
    LCD1602.write(2, 1, 'Enter password')
    sleep(2)

def loop():
    """
    Main loop for handling keypad input and password verification.
    """
    global keyIndex, LENS, keypad, last_key_pressed
    while True:
        pressed_keys = keypad.read()
        if pressed_keys and pressed_keys != last_key_pressed:
            if keyIndex < LENS:
                LCD1602.clear()
                LCD1602.write(0, 0, "Enter password:")
                LCD1602.write(15 - keyIndex, 1, pressed_keys[0])
                testword[keyIndex] = pressed_keys[0]
                keyIndex += 1

            if keyIndex == LENS:
                if check() == 0:
                    LCD1602.clear()
                    LCD1602.write(3, 0, "WRONG KEY!")
                    LCD1602.write(0, 1, "please try again")
                else:
                    LCD1602.clear()
                    LCD1602.write(4, 0, "CORRECT!")
                    LCD1602.write(2, 1, "welcome back")
                keyIndex = 0  # Reset key index after checking

        last_key_pressed = pressed_keys
        sleep(0.1)

try:
    setup()
    loop()
except KeyboardInterrupt:
    LCD1602.clear()  # Efface l'écran LCD en cas d'interruption

Explication du Code

1. Le script importe des classes pour gérer les périphériques de sortie numérique et les boutons depuis la bibliothèque gpiozero. Il importe également la fonction sleep du module time pour ajouter des délais dans l’exécution du script. De plus, la bibliothèque LCD1602 est importée pour contrôler l’affichage sur l’écran LCD1602.

   #!/usr/bin/env python3
   from gpiozero import DigitalOutputDevice, Button
   from time import sleep
   import LCD1602


2. Définit une classe personnalisée pour gérer le clavier matriciel. Elle initialise le clavier avec les broches spécifiées pour les rangées et les colonnes et fournit une méthode read pour détecter les touches pressées.

   class Keypad:
       def __init__(self, rows_pins, cols_pins, keys):
           """
           Initialize the Keypad with specified row and column pins and keys.
           :param rows_pins: List of GPIO pins for the rows.
           :param cols_pins: List of GPIO pins for the columns.
           :param keys: List of keys in the keypad layout.
           """
           self.rows = [DigitalOutputDevice(pin) for pin in rows_pins]  # Row pins setup
           self.cols = [Button(pin, pull_up=False) for pin in cols_pins]  # Column pins setup
           self.keys = keys  # Keypad key layout

       def read(self):
           """
           Read and return a list of keys that are currently pressed.
           :return: List of pressed keys.
           """
           pressed_keys = []
           for i, row in enumerate(self.rows):
               row.on()  # Activate current row
               for j, col in enumerate(self.cols):
                   if col.is_pressed:
                       index = i * len(self.cols) + j
                       pressed_keys.append(self.keys[index])
               row.off()  # Deactivate row after checking
           return pressed_keys


3. Met en place le système de vérification du mot de passe. LONGUEUR définit la longueur du mot de passe. mot_de_passe est le mot de passe correct prédéfini, tandis que essai est utilisé pour stocker la saisie de l’utilisateur. index_touche suit la position actuelle dans la saisie de l’utilisateur.

   # Configuration pour la vérification du mot de passe
   LONGUEUR = 4
   mot_de_passe = ['1', '9', '8', '4']  # Mot de passe prédéfini
   essai = ['0', '0', '0', '0']  # Stockage de la saisie utilisateur
   index_touche = 0  # Index pour les touches saisies


4. Fonction pour comparer le mot de passe saisi (essai) avec le mot de passe prédéfini (mot_de_passe) et retourner le résultat.

   def check():
       """
       Check if the entered password matches the preset password.
       :return: 1 if match, 0 otherwise.
       """
       for i in range(LENS):
           if password[i] != testword[i]:
               return 0
       return 1


5. Initialise le clavier et l’affichage LCD. Affiche un message de bienvenue et des instructions pour entrer le mot de passe.

   def setup():
       """
       Setup the keypad and LCD display.
       """
       global keypad, last_key_pressed
       # Pin configuration for keypad
       rows_pins = [18, 23, 24, 25]
       cols_pins = [10, 22, 27, 17]
       keys = ["1", "2", "3", "A",
                  "4", "5", "6", "B",
                  "7", "8", "9", "C",
                  "*", "0", "#", "D"]

       # Initialisation du clavier et du LCD
       keypad = Keypad(rows_pins, cols_pins, keys)
       last_key_pressed = []
       LCD1602.init(0x27, 1)  # Initialize LCD
       LCD1602.clear()
       LCD1602.write(0, 0, 'WELCOME!')
       LCD1602.write(2, 1, 'Enter password')
       sleep(2)


6. Boucle principale pour gérer la saisie du clavier et la vérification du mot de passe. Met à jour l’affichage sur le LCD en fonction du mot de passe saisi et fournit un retour d’information si le mot de passe est correct ou incorrect.

   def loop():
       """
       Main loop for handling keypad input and password verification.
       """
       global keyIndex, LENS, keypad, last_key_pressed
       while True:
           pressed_keys = keypad.read()
           if pressed_keys and pressed_keys != last_key_pressed:
               if keyIndex < LENS:
                   LCD1602.clear()
                   LCD1602.write(0, 0, "Enter password:")
                   LCD1602.write(15 - keyIndex, 1, pressed_keys[0])
                   testword[keyIndex] = pressed_keys[0]
                   keyIndex += 1

               if keyIndex == LENS:
                   if check() == 0:
                       LCD1602.clear()
                       LCD1602.write(3, 0, "WRONG KEY!")
                       LCD1602.write(0, 1, "please try again")
                   else:
                       LCD1602.clear()
                       LCD1602.write(4, 0, "CORRECT!")
                       LCD1602.write(2, 1, "welcome back")
                   keyIndex = 0  # Reset key index after checking

           last_key_pressed = pressed_keys
           sleep(0.1)


7. Exécute la configuration et entre dans la boucle principale. Permet une sortie propre du programme à l’aide d’une interruption clavier (Ctrl+C), en nettoyant l’affichage du LCD.

   try:
       setup()
       loop()
   except KeyboardInterrupt:
       LCD1602.clear()  # Clear LCD display on interrupt
