3.1.10 Alarme Manuelle

Introduction

Dans ce projet, nous allons créer un dispositif d’alarme manuel. Vous pouvez remplacer l’interrupteur à bascule par une thermistance ou un capteur photosensible pour réaliser une alarme de température ou de lumière.

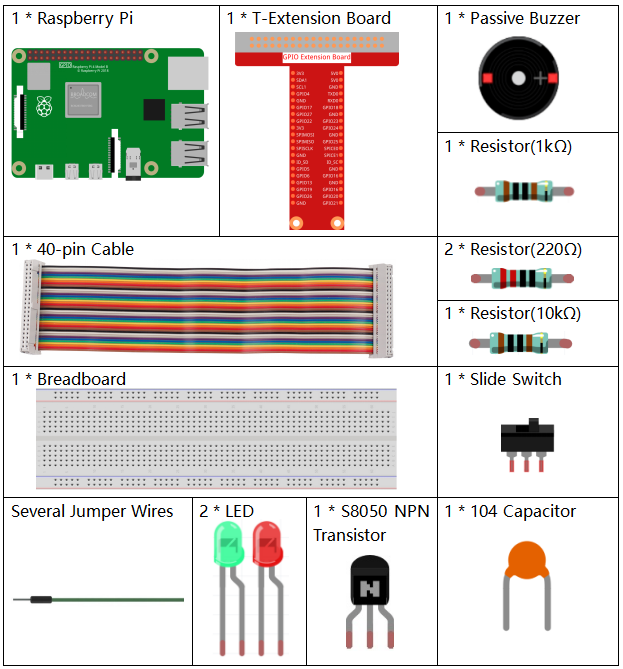

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

../_images/4.1.15_alarm_bell_list.png

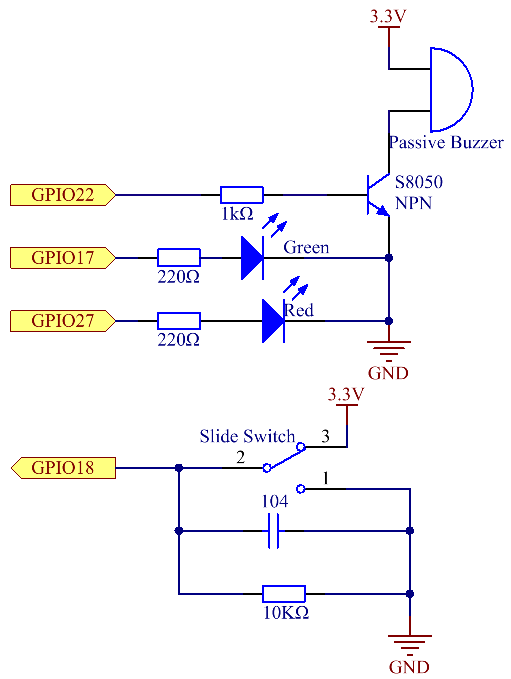

Schéma du Circuit

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22
../_images/4.1.15_alarm_bell_schematic.png

Procédure expérimentale

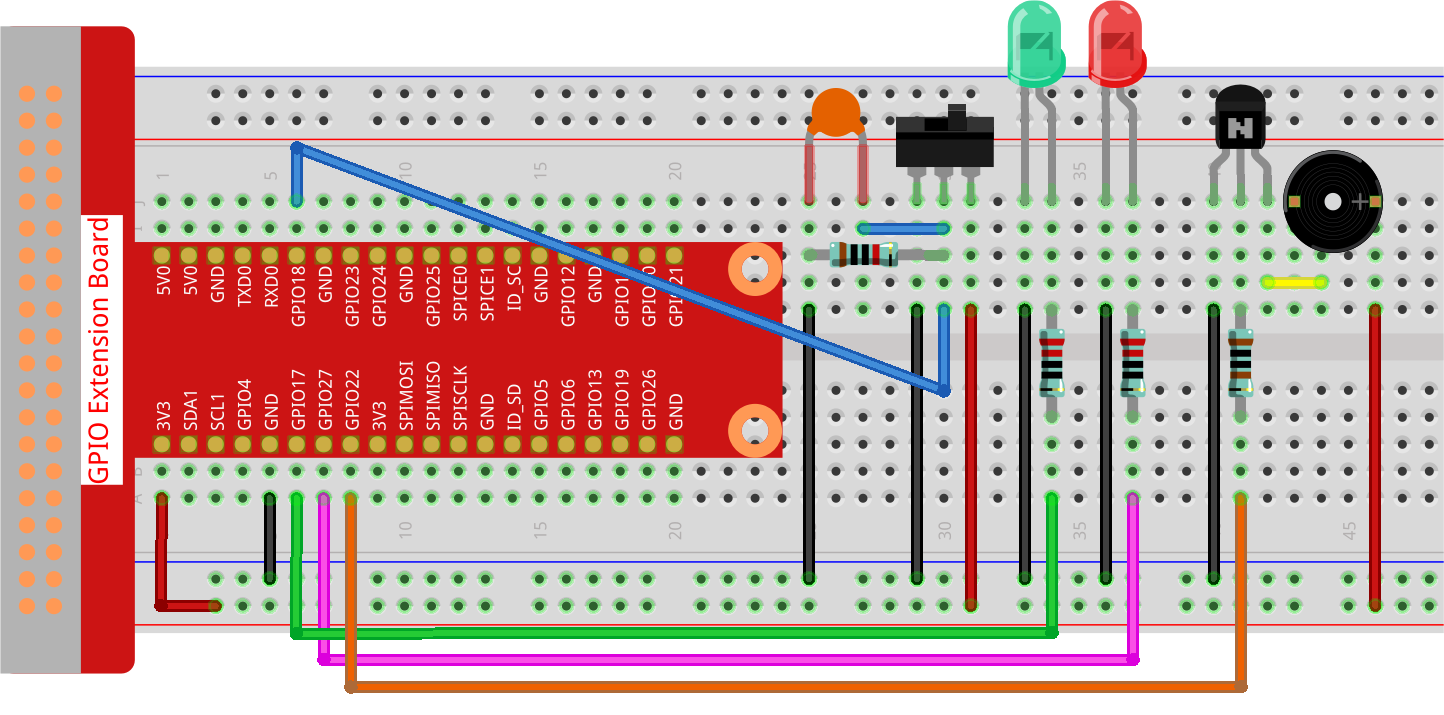

Étape 1 : Construisez le circuit.

../_images/4.1.15_alarm_bell_circuit.png

Étape 2 : Changez de répertoire.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécutez le script.

sudo python3 3.1.10_AlarmBell.py

Une fois le programme démarré, l’interrupteur basculera à droite et le buzzer émettra des sons d’alarme. En même temps, les LED rouge et verte clignoteront à une certaine fréquence.

Avertissement

Si le message d’erreur RuntimeError: Cannot determine SOC peripheral base address s’affiche, veuillez vous référer à Si gpiozero ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin source du code, tel que davinci-kit-for-raspberry-pi/python-pi5.

#!/usr/bin/env python3

from gpiozero import LED, Button, TonalBuzzer
import time
import threading

# Initialisation du TonalBuzzer sur la broche GPIO 22
BeepPin = TonalBuzzer(22)

# Initialisation des LEDs sur les broches GPIO 17 et 27
ALedPin = LED(17)
BLedPin = LED(27)

# Initialisation du bouton sur la broche GPIO 18
switchPin = Button(18)

# Variable globale pour contrôler l'état du buzzer et des LEDs
flag = 0

def ledWork():
    """
    Control LED blinking pattern based on the flag state.
    When flag is set, alternately blink ALedPin and BLedPin.
    """
    while True:
        if flag:
            # Clignotement alternatif des LEDs
            ALedPin.on()
            time.sleep(0.5)
            ALedPin.off()
            BLedPin.on()
            time.sleep(0.5)
            BLedPin.off()
        else:
            # Éteindre les deux LEDs si flag est désactivé
            ALedPin.off()
            BLedPin.off()

# Définir la mélodie musicale comme une liste de notes et de leurs durées
tune = [
    ('C4', 0.1), ('E4', 0.1), ('G4', 0.1),
    (None, 0.1),
    ('E4', 0.1), ('G4', 0.1), ('C5', 0.1),
    (None, 0.1),
    ('C5', 0.1), ('G4', 0.1), ('E4', 0.1),
    (None, 0.1),
    ('G4', 0.1), ('E4', 0.1), ('C4', 0.1),
    (None, 0.1)
]

def buzzerWork():
    """
    Play a tune using the buzzer based on the flag state.
    The tune is played only when the flag is set.
    """
    while True:
        for note, duration in tune:
            if flag == 0:
                break
            print(note)  # Afficher la note actuelle dans la console
            BeepPin.play(note)  # Jouer la note actuelle
            time.sleep(duration)  # Pause pendant la durée de la note
        BeepPin.stop()  # Arrêter le buzzer après la mélodie

def main():
    """
    Monitor button press to update the flag state.
    Sets the flag when the button is pressed.
    """
    global flag
    while True:
        flag = 1 if switchPin.is_pressed else 0

try:
    # Initialisation et démarrage des threads pour le contrôle du buzzer et des LEDs
    tBuzz = threading.Thread(target=buzzerWork)
    tBuzz.start()
    tLed = threading.Thread(target=ledWork)
    tLed.start()
    main()

except KeyboardInterrupt:
    # Arrêter le buzzer et éteindre les LEDs en cas d'interruption du programme
    BeepPin.stop()
    ALedPin.off()
    BLedPin.off()

Explication du Code

  1. Ce segment comprend l’importation des bibliothèques essentielles pour implémenter des délais et la gestion des threads. Il importe également les classes LED, Button et TonalBuzzer de la bibliothèque gpiozero, nécessaires pour contrôler les périphériques GPIO sur un Raspberry Pi.

    #!/usr/bin/env python3

from gpiozero import LED, Button, TonalBuzzer
import time
import threading

  2. Configure un buzzer sur la broche GPIO 22, deux LEDs sur les broches GPIO 17 et 27, et initialise un bouton sur la broche GPIO 18. Un drapeau global est également défini pour gérer l’état du buzzer et des LEDs.

    # Initialisation du TonalBuzzer sur la broche GPIO 22
BeepPin = TonalBuzzer(22)

# Initialisation des LEDs sur les broches GPIO 17 et 27
ALedPin = LED(17)
BLedPin = LED(27)

# Initialisation du bouton sur la broche GPIO 18
switchPin = Button(18)

# Drapeau global pour contrôler l'état du buzzer et des LEDs
flag = 0

  3. Cette fonction contrôle le clignotement des LEDs en fonction de l’état du drapeau (flag). Si le drapeau est activé (1), les LEDs s’allument et s’éteignent alternativement. Si le drapeau est désactivé (0), les deux LEDs restent éteintes.

    def ledWork():
    """
    Control LED blinking pattern based on the flag state.
    When flag is set, alternately blink ALedPin and BLedPin.
    """
    while True:
        if flag:
            # Clignotement alternatif des LEDs
            ALedPin.on()
            time.sleep(0.5)
            ALedPin.off()
            BLedPin.on()
            time.sleep(0.5)
            BLedPin.off()
        else:
            # Éteindre les deux LEDs si le drapeau est désactivé
            ALedPin.off()
            BLedPin.off()

  4. La mélodie est définie comme une séquence de notes (fréquence) et de durées (secondes).

    # Définir la mélodie musicale comme une liste de notes et de leurs durées
tune = [
    ('C4', 0.1), ('E4', 0.1), ('G4', 0.1),
    (None, 0.1),
    ('E4', 0.1), ('G4', 0.1), ('C5', 0.1),
    (None, 0.1),
    ('C5', 0.1), ('G4', 0.1), ('E4', 0.1),
    (None, 0.1),
    ('G4', 0.1), ('E4', 0.1), ('C4', 0.1),
    (None, 0.1)
]

  5. Joue une mélodie prédéfinie lorsque le drapeau est activé. La mélodie s’arrête si le drapeau est désactivé en cours de lecture.

    def buzzerWork():
    """
    Play a tune using the buzzer based on the flag state.
    The tune is played only when the flag is set.
    """
    while True:
        for note, duration in tune:
            if flag == 0:
                break
            print(note)  # Affiche la note actuelle dans la console
            BeepPin.play(note)  # Joue la note actuelle
            time.sleep(duration)  # Pause pendant la durée de la note
        BeepPin.stop()  # Arrête le buzzer après la mélodie

  6. Vérifie en continu l’état du bouton pour activer ou désactiver le drapeau.

    def main():
    """
    Monitor button press to update the flag state.
    Sets the flag when the button is pressed.
    """
    global flag
    while True:
        flag = 1 if switchPin.is_pressed else 0

  7. Les threads pour les fonctions buzzerWork et ledWork sont démarrés, leur permettant de s’exécuter simultanément avec la fonction principale.

    try:
    # Initialiser et démarrer les threads pour le contrôle du buzzer et des LEDs
    tBuzz = threading.Thread(target=buzzerWork)
    tBuzz.start()
    tLed = threading.Thread(target=ledWork)
    tLed.start()
    main()

  8. Arrête le buzzer et éteint les LEDs en cas d’interruption du programme, garantissant une sortie propre.

    except KeyboardInterrupt:
    # Arrêter le buzzer et éteindre les LEDs en cas d'interruption du programme
    BeepPin.stop()
    ALedPin.off()
    BLedPin.off()
