3.1.5 Indicateur de Batterie

Note

Selon la version de votre kit, identifiez si vous disposez du ADC0834 ou du MCP3008 et suivez la section correspondante.

Introduction

Dans ce projet, nous allons réaliser un indicateur de batterie capable d’afficher visuellement le niveau de charge sur un Bargraph LED.

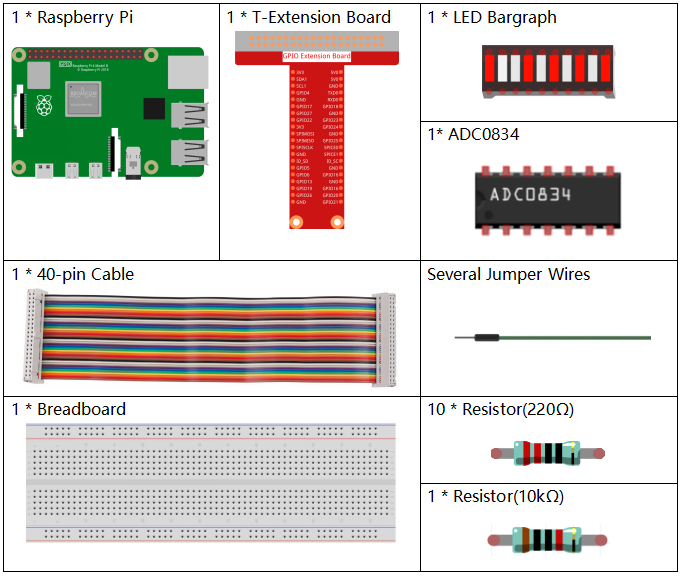

Composants nécessaires

Pour ce projet, nous aurons besoin des composants suivants.

../_images/4.1.11_battery_indicator_list.png

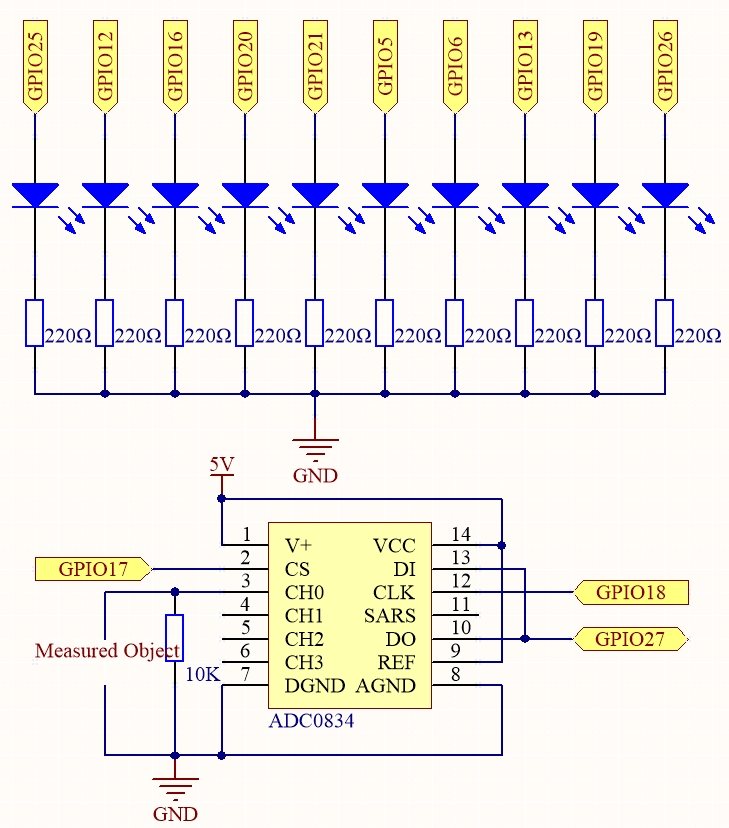

Schéma de câblage

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO25	Pin 22	6	25
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	20
GPIO21	Pin 40	29	21
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13
GPIO19	Pin 35	24	19
GPIO26	Pin 37	25	26

../_images/4.1.11_battery_indicator_schematic.png

Procédures expérimentales

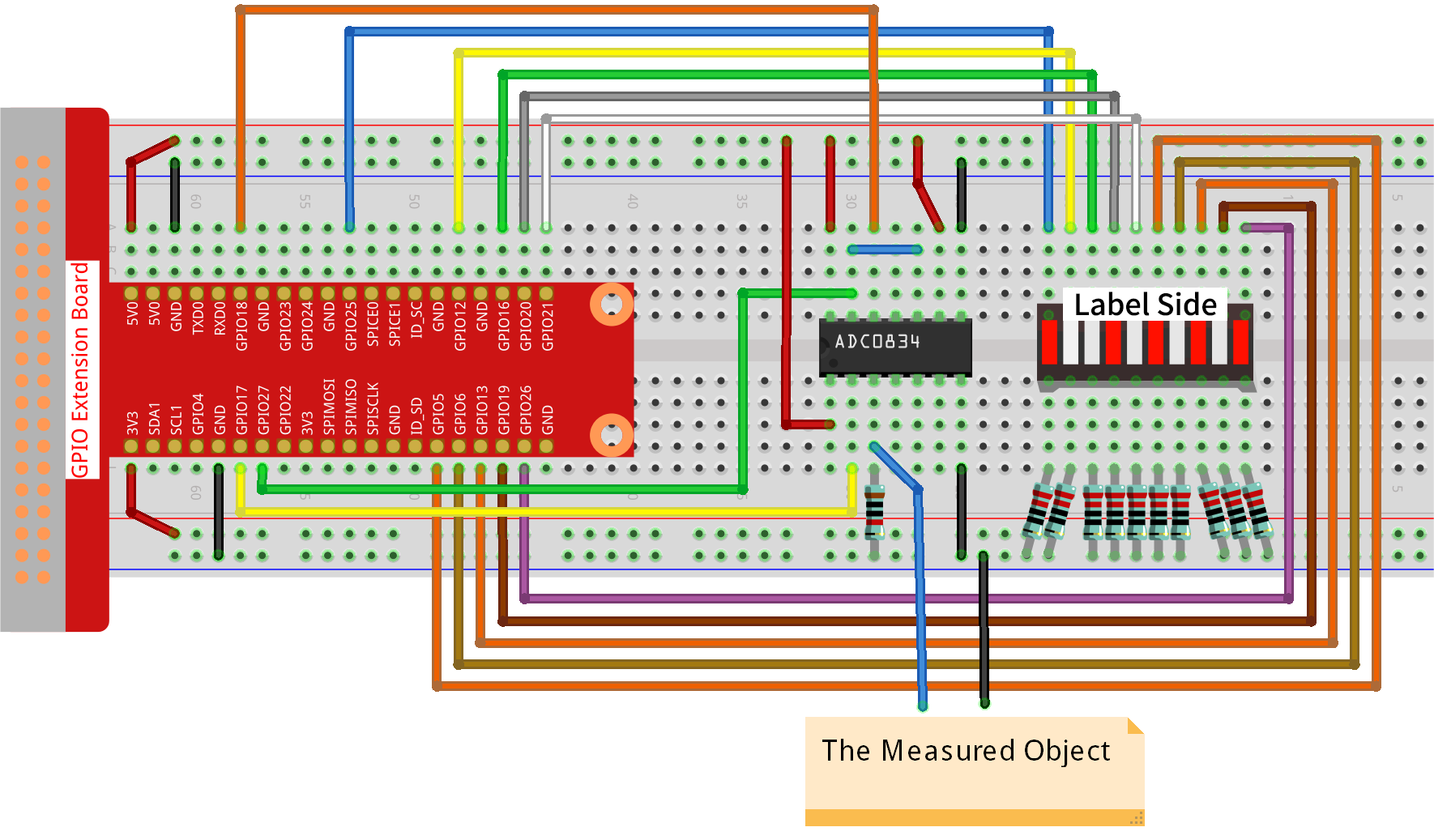

Étape 1 : Construisez le circuit.

../_images/4.1.11_battery_indicator_circuit.png

Étape 2 : Allez dans le répertoire du code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécutez le fichier exécutable.

sudo python3 3.1.5_BatteryIndicator.py

Après l’exécution du programme, connectez séparément le troisième pin de l’ADC0834 et le GND à deux fils, puis reliez-les aux deux bornes de la batterie. Vous verrez que les LED correspondantes sur le Bargraph LED s’allument pour indiquer le niveau de charge (plage de mesure : 0-5V).

Avertissement

En cas d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez vous référer à Si gpiozero ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez vous rendre dans le chemin source du code comme davinci-kit-for-raspberry-pi/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir le résultat.

#!/usr/bin/env python3
from gpiozero import LED
import ADC0834
import time

# Liste des broches GPIO auxquelles les LEDs sont connectées
ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]
# Initialisation des objets LED pour chaque broche dans la liste
leds = [LED(pin) for pin in ledPins]

# Configuration du module ADC0834
ADC0834.setup()

def LedBarGraph(value):
    # Éteint toutes les LEDs
    for i in range(10):
        leds[i].off()
    # Allume les LEDs jusqu'à la valeur spécifiée
    for i in range(value):
        leds[i].on()

try:
    # Boucle principale pour mettre à jour en continu le Bargraph LED
    while True:
        # Lecture de la valeur analogique depuis l'ADC0834
        analogVal = ADC0834.getResult()
        # Conversion de la valeur analogique en niveau du Bargraph LED
        LedBarGraph(int(analogVal/25))
except KeyboardInterrupt:
    # Éteint toutes les LEDs lorsque le programme est interrompu
    for i in range(10):
        leds[i].off()

Explication du Code

Cette section importe les bibliothèques nécessaires. La bibliothèque gpiozero est utilisée pour contrôler les LED, ADC0834 pour l’interface avec le module ADC, et time pour les opérations liées au temps.
```
#!/usr/bin/env python3
from gpiozero import LED
import ADC0834
import time
```

Définit les broches GPIO auxquelles les LED sont connectées et initialise un tableau d’objets LED pour chaque broche, facilitant ainsi le contrôle individuel de chaque LED.

# Liste des broches GPIO auxquelles les LED sont connectées
ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]
# Initialise les objets LED pour chaque broche de la liste
leds = [LED(pin) for pin in ledPins]

Initialise le module ADC0834 pour la conversion analogique-numérique.
```
# Configuration du module ADC0834
ADC0834.setup()
```

Cette fonction éteint toutes les LED, puis allume un nombre de LED correspondant à la valeur d’entrée, créant ainsi une représentation graphique sous forme de barres.

def LedBarGraph(value):
    # Éteint toutes les LED
    for i in range(10):
        leds[i].off()
    # Allume les LED jusqu'à la valeur spécifiée
    for i in range(value):
        leds[i].on()

Lit en continu la valeur analogique depuis l’ADC0834 et met à jour le bargraph LED en conséquence. La valeur analogique est mise à l’échelle pour correspondre à une plage de 0 à 10 pour les 10 LED.

try:
    # Boucle principale pour mettre à jour en continu le bargraph LED
    while True:
        # Lit la valeur analogique depuis l'ADC0834
        analogVal = ADC0834.getResult()
        # Convertit la valeur analogique en niveau pour le bargraph LED
        LedBarGraph(int(analogVal/25))

S’assure que toutes les LED sont éteintes lorsque le programme est interrompu (par exemple, en appuyant sur Ctrl+C).

except KeyboardInterrupt:
    # Éteint toutes les LED lorsque le programme est interrompu
    for i in range(10):
        leds[i].off()
