2.2.4 PIR

Introducción

En este proyecto, construiremos un dispositivo utilizando sensores piroeléctricos de infrarrojos para detectar el cuerpo humano. Cuando alguien se acerque al LED, este se encenderá automáticamente; de lo contrario, permanecerá apagado. Este sensor de movimiento por infrarrojos es capaz de detectar la radiación infrarroja emitida por personas y animales.

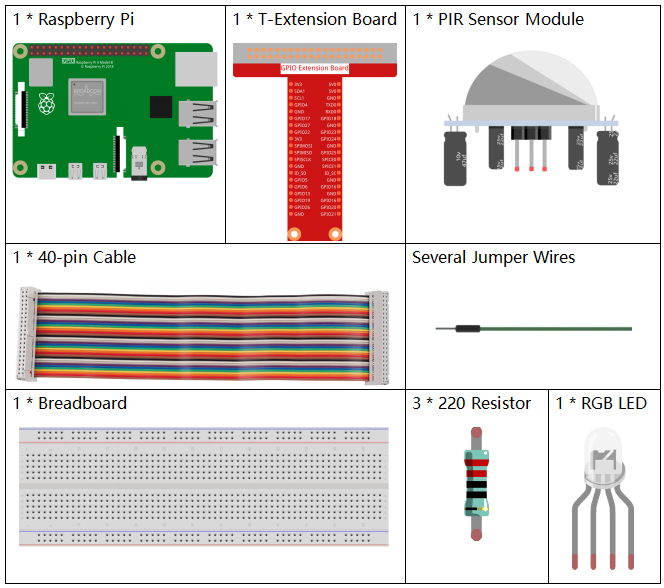

Componentes

../_images/list_2.2.4_pir1.png

Principio

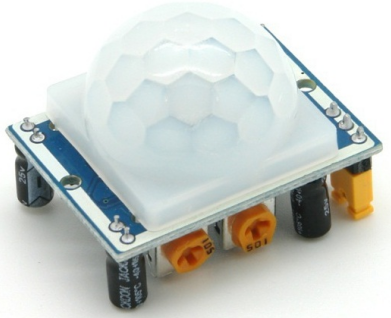

El sensor PIR detecta la radiación de calor infrarrojo, que se usa para detectar la presencia de organismos que emiten este tipo de radiación.

El sensor PIR está dividido en dos ranuras conectadas a un amplificador diferencial. Cuando un objeto estático se encuentra frente al sensor, ambas ranuras reciben la misma cantidad de radiación y la salida es cero. En cambio, si un objeto en movimiento está frente al sensor, una de las ranuras recibe más radiación que la otra, lo que provoca que la salida oscile entre niveles altos y bajos. Este cambio en la salida es consecuencia de la detección de movimiento.

../_images/image2111.png

Después de conectar el módulo de detección, hay un período de inicialización de un minuto. Durante este tiempo, el módulo emitirá señales entre 0 y 3 veces a intervalos. Luego, el módulo entrará en modo de espera. Mantén alejadas las fuentes de interferencia, como la luz y otros elementos, para evitar falsos positivos debido a señales externas. Es mejor utilizar el módulo en ausencia de corrientes de aire, ya que el viento también puede afectar el sensor.

../_images/image2121.png

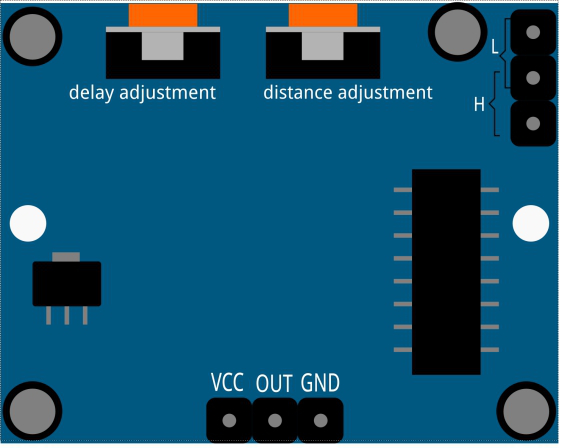

Ajuste de Distancia

Girando el potenciómetro de ajuste de distancia en el sentido de las agujas del reloj, aumenta el rango de detección, con una distancia máxima de aproximadamente 0 a 7 metros. Si se gira en sentido contrario, el rango se reduce, con una distancia mínima de detección de alrededor de 0 a 3 metros.

Ajuste de Retardo

Girando el potenciómetro de ajuste de retardo en sentido horario, se incrementa el tiempo de retardo de detección, con un máximo de hasta 300 segundos. En cambio, si se gira en sentido antihorario, el retardo disminuye, con un mínimo de 5 segundos.

Dos modos de disparo (se eligen mediante el puente de configuración):

  • H: Modo de disparo repetible, después de detectar a una persona, el módulo mantiene la salida en nivel alto. Durante el período de retardo, si alguien entra en el rango de detección, la salida continuará en nivel alto.

  • L: Modo de disparo no repetible, la salida se mantiene en nivel alto solo mientras detecta a una persona. Después del retardo, cambia automáticamente de alto a bajo.

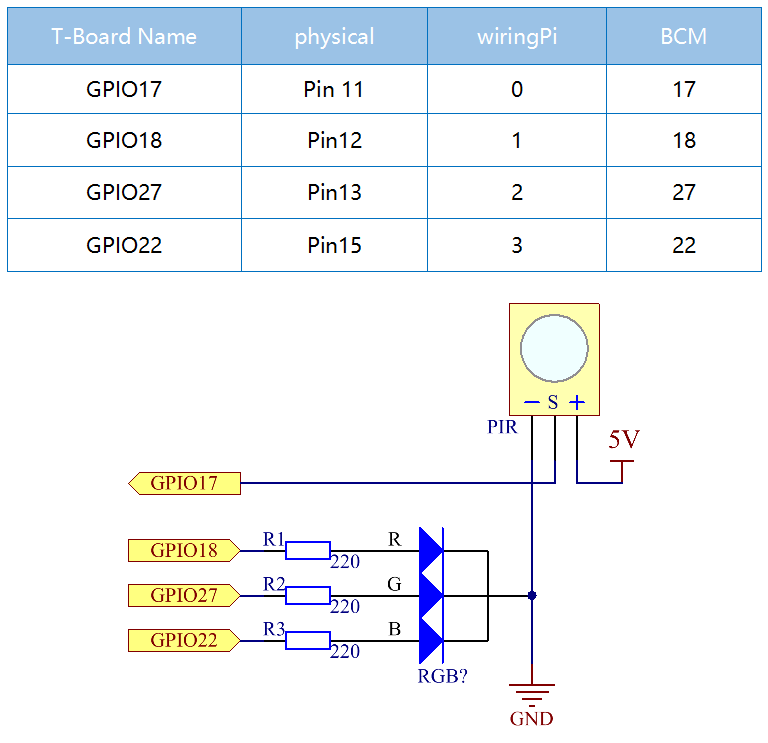

Diagrama de Circuito

../_images/image3271.png

Procedimientos Experimentales

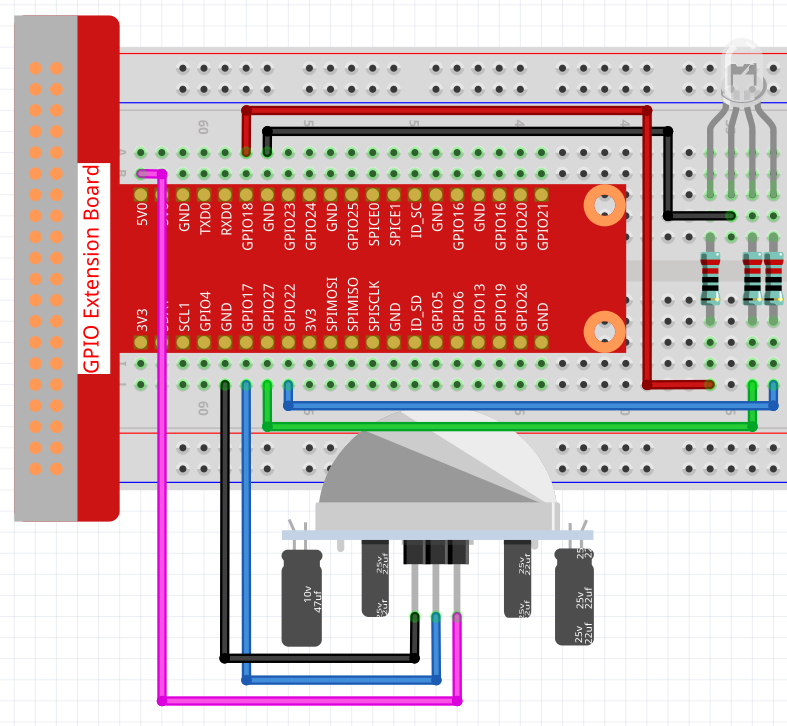

Paso 1: Construye el circuito.

../_images/image2141.png

Paso 2: Accede a la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/c/2.2.4/

Paso 3: Compila el código.

gcc 2.2.4_PIR.c -lwiringPi

Paso 4: Ejecuta el archivo ejecutable.

sudo ./a.out

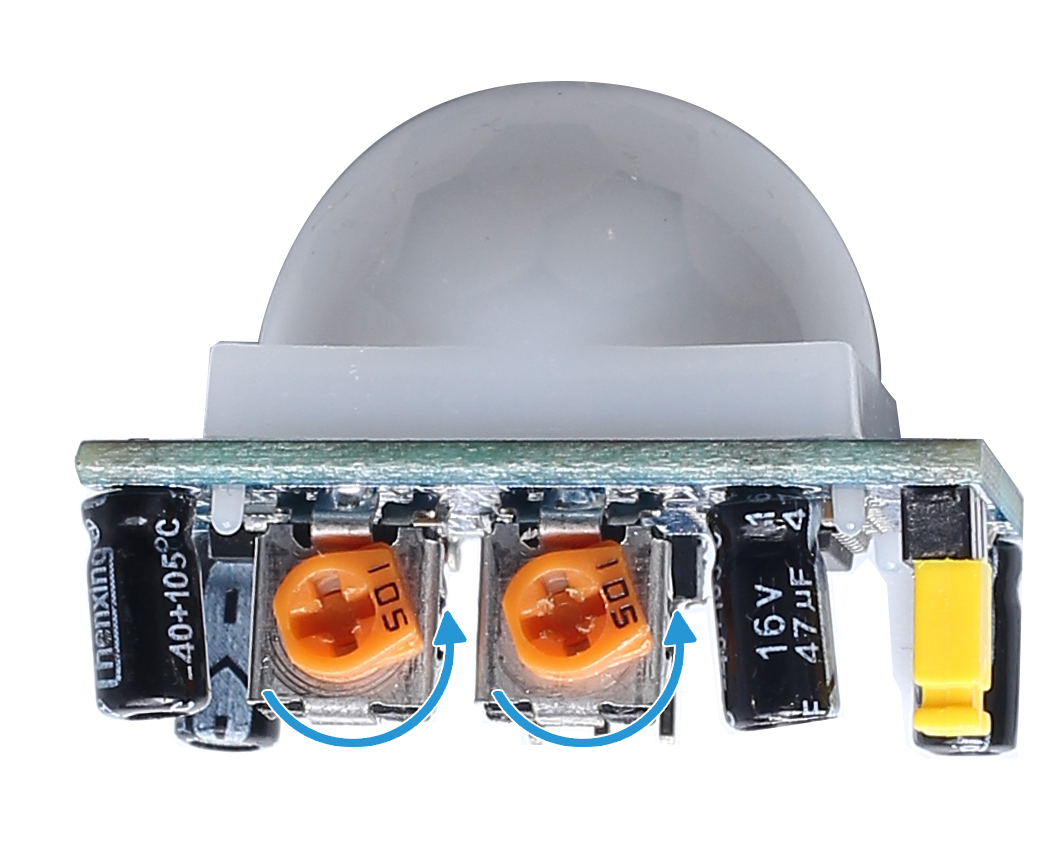

Después de ejecutar el código, el PIR detectará el entorno y hará que el LED RGB se ilumine en amarillo si detecta a alguien pasando. El módulo PIR tiene dos potenciómetros: uno para ajustar la sensibilidad y otro para la distancia de detección. Para un mejor funcionamiento, gíralos en sentido antihorario hasta el final.

../_images/PIR_TTE1.png

Nota

Si no funciona tras ejecutar el código, o aparece el mensaje de error: "wiringPi.h: No such file or directory», consulta ¿El código en C no funciona?.

Código

#include <wiringPi.h>
#include <softPwm.h>
#include <stdio.h>
#define uchar unsigned char

#define pirPin    0     //el pir se conecta a GPIO0
#define redPin    1
#define greenPin  2
#define bluePin   3

void ledInit(void){
    softPwmCreate(redPin,  0, 100);
    softPwmCreate(greenPin,0, 100);
    softPwmCreate(bluePin, 0, 100);
}
void ledColorSet(uchar r_val, uchar g_val, uchar b_val){
    softPwmWrite(redPin,   r_val);
    softPwmWrite(greenPin, g_val);
    softPwmWrite(bluePin,  b_val);
}
int main(void)
{
    int pir_val;
    if(wiringPiSetup() == -1){ //si inicializar wiring falla, imprime mensaje en pantalla
        printf("setup wiringPi failed !");
        return 1;
    }
    ledInit();
    pinMode(pirPin, INPUT);
    while(1){
    pir_val = digitalRead(pirPin);
        if(pir_val== 1){ //si la lectura de pir es nivel ALTO
            ledColorSet(0xff,0xff,0x00);
        }
        else {
        ledColorSet(0x00,0x00,0xff);
        }
    }
    return 0;
}

Explicación del Código

void ledInit(void);
void ledColorSet(uchar r_val, uchar g_val, uchar b_val);

Estas funciones configuran el color del LED RGB. Consulta 1.1.2 RGB LED para más detalles.

int main(void)
{
    int pir_val;
    //……
    pinMode(pirPin, INPUT);
    while(1){
    pir_val = digitalRead(pirPin);
        if(pir_val== 1){ //si la lectura de pir es nivel ALTO
            ledColorSet(0xff,0xff,0x00);
        }
        else {
        ledColorSet(0x00,0x00,0xff);
        }
    }
    return 0;
}

Cuando el PIR detecta el espectro infrarrojo humano, el LED RGB emite luz amarilla; de lo contrario, emite luz azul.
