2.2.1 Fotoresistor

Nota

Dependiendo de la versión de tu kit, identifica si tienes ADC0834 o MCP3008 y procede con la sección correspondiente.

Introducción

El fotoresistor es un componente comúnmente utilizado para medir la intensidad de la luz ambiental. Ayuda al controlador a reconocer el día y la noche, y a realizar funciones de control de luz, como la de una lámpara nocturna. Este proyecto es muy similar al de un potenciómetro, y podrías pensar que cambia el voltaje para detectar la luz.

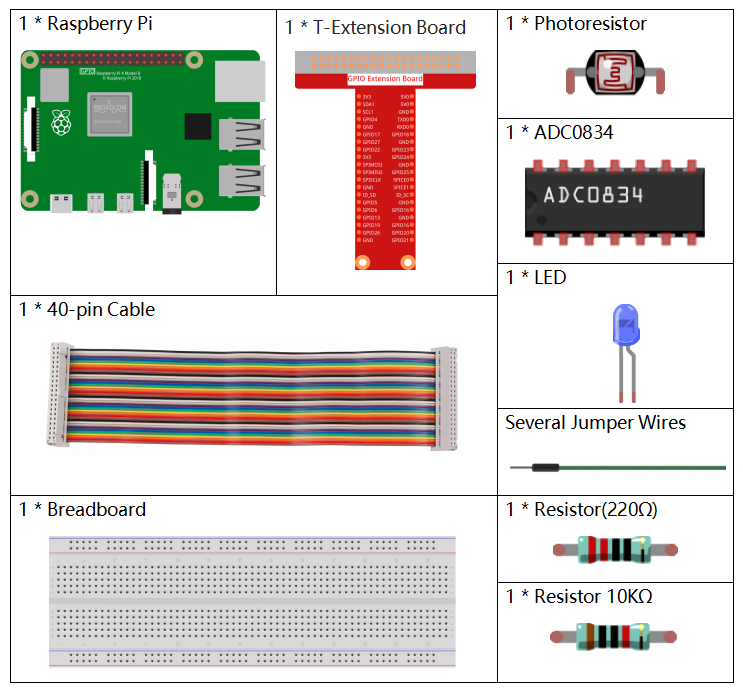

Componentes

Principio

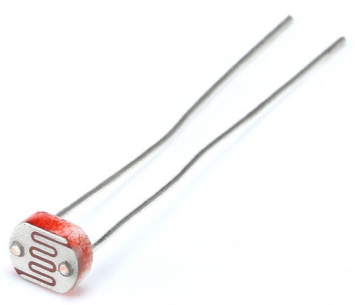

Un fotoresistor o celda fotoeléctrica es un resistor variable controlado por la luz. La resistencia de un fotoresistor disminuye a medida que aumenta la intensidad de la luz incidente; en otras palabras, exhibe fotoconductividad. Un fotoresistor se puede aplicar en circuitos de detección de luz y en circuitos de conmutación activados por luz y oscuridad.

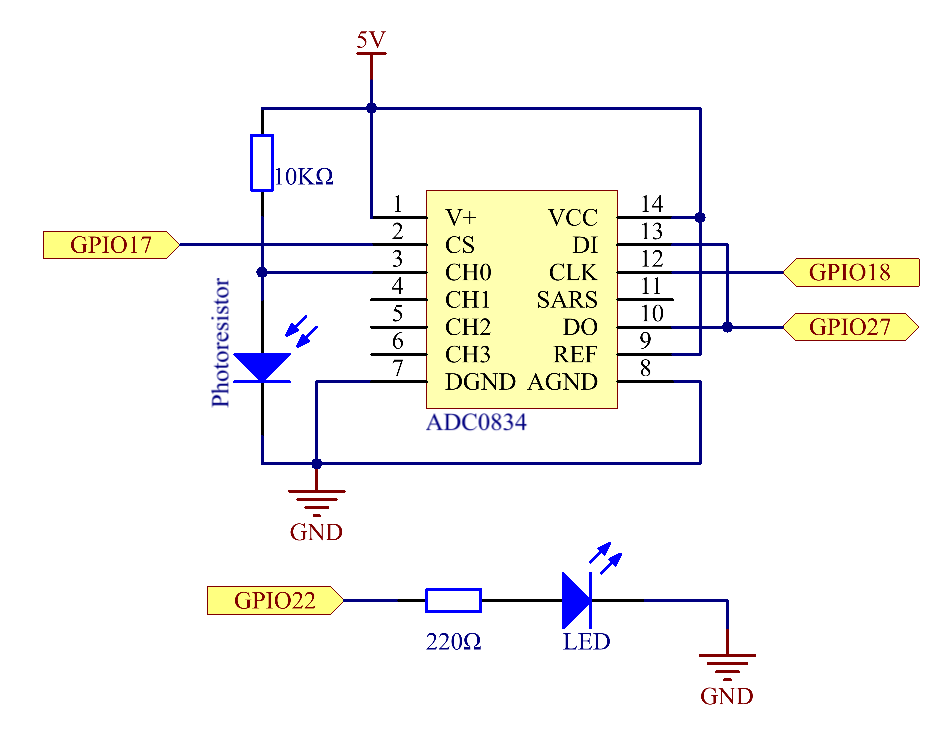

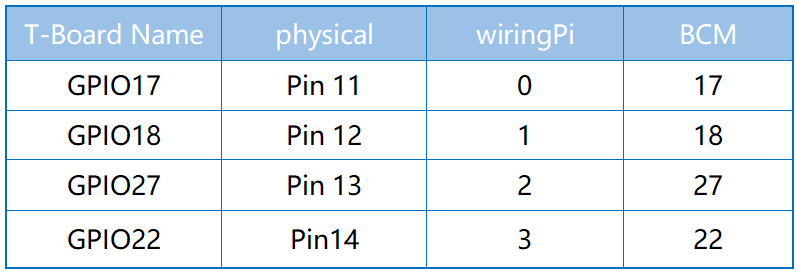

Diagrama Esquemático

Procedimientos Experimentales

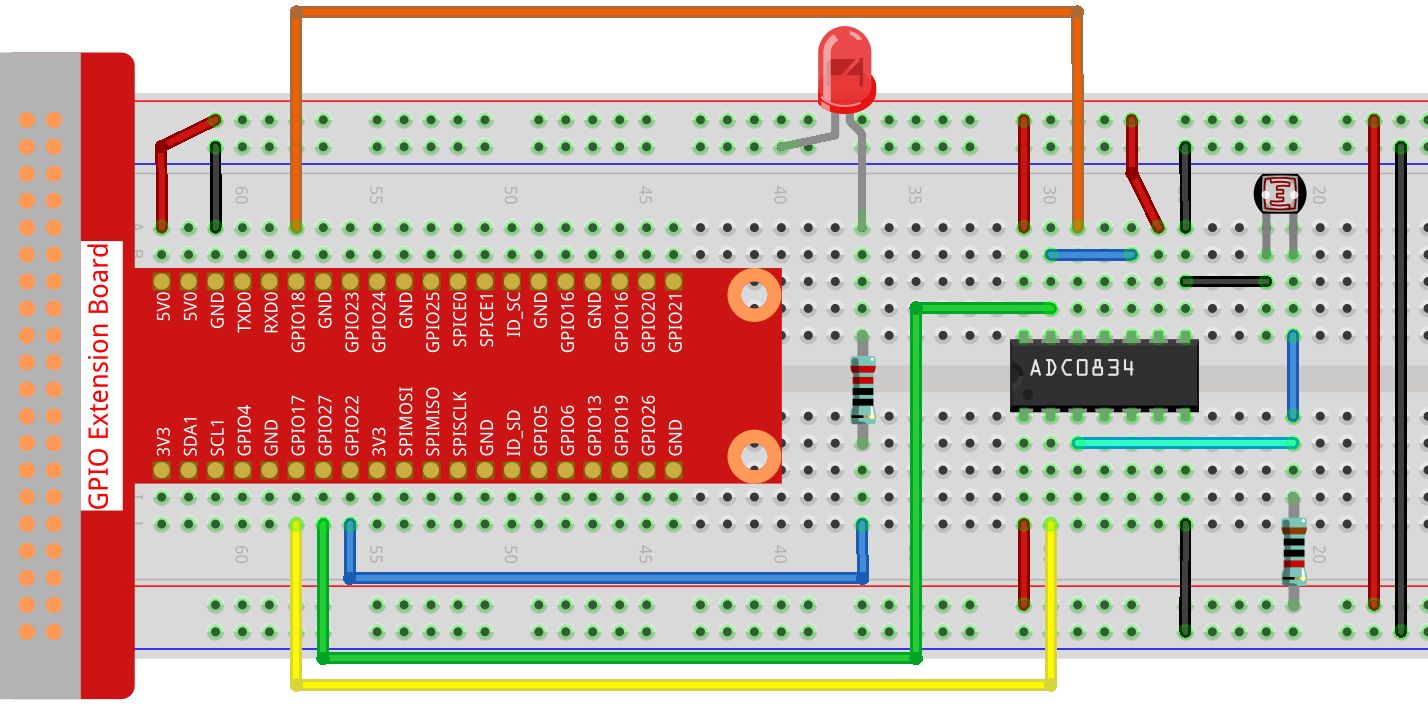

Paso 1: Construir el circuito.

Paso 2: Acceder a la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/c/2.2.1/

Paso 3: Compilar el código.

gcc 2.2.1_Photoresistor.c -lwiringPi

Paso 4: Ejecutar el archivo ejecutable.

sudo ./a.out

Una vez ejecutado el código, el brillo del LED variará según la intensidad de luz que detecte el fotoresistor.

Nota

Si no funciona después de ejecutarlo, o aparece un mensaje de error: «wiringPi.h: No such file or directory», consulta ¿El código en C no funciona?.

Código

#include <wiringPi.h>
#include <stdio.h>
#include <softPwm.h>

typedef unsigned char uchar;
typedef unsigned int uint;

#define     ADC_CS    0
#define     ADC_CLK   1
#define     ADC_DIO   2
#define     LedPin    3

uchar get_ADC_Result(uint channel)
{
    uchar i;
    uchar dat1=0, dat2=0;
    int sel = channel > 1 & 1;
    int odd = channel & 1;

    digitalWrite(ADC_CLK, 1);
    delayMicroseconds(2);
    digitalWrite(ADC_CLK, 0);
    delayMicroseconds(2);

    pinMode(ADC_DIO, OUTPUT);
    digitalWrite(ADC_CS, 0);
    // Bit de inicio
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    // Modo de un solo extremo
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    // IMPAR
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,odd);  delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    // Selección
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,sel);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);

    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);

    for(i=0;i<8;i++)
    {
        digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
        digitalWrite(ADC_CLK,0);    delayMicroseconds(2);

        pinMode(ADC_DIO, INPUT);
        dat1=dat1<<1 | digitalRead(ADC_DIO);
    }

    for(i=0;i<8;i++)
    {
        dat2 = dat2 | ((uchar)(digitalRead(ADC_DIO))<<i);
        digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
        digitalWrite(ADC_CLK,0);    delayMicroseconds(2);
    }

    digitalWrite(ADC_CS,1);
    pinMode(ADC_DIO, OUTPUT);
    return(dat1==dat2) ? dat1 : 0;
}

int main(void)
{
    uchar analogVal;
    if(wiringPiSetup() == -1){ // Si la inicialización de wiring falla, imprime un mensaje en pantalla
        printf("setup wiringPi failed !");
        return 1;
    }
    softPwmCreate(LedPin,  0, 100);
    pinMode(ADC_CS,  OUTPUT);
    pinMode(ADC_CLK, OUTPUT);

    while(1){
        analogVal = get_ADC_Result(0);
        printf("Current analogVal : %d\n", analogVal);
        delay(100);
        softPwmWrite(LedPin, analogVal);
        delay(100);
    }
    return 0;
}

Explicación del Código

Los códigos aquí son los mismos que los del 2.1.4 Potenciómetro. Si tienes alguna otra pregunta, consulta la explicación del código de 2.1.4 Potenciómetro.c para obtener más detalles.
