2.2 カラフルな光¶

光は重ね合わせることができることは周知の通りです。例えば、青い光と緑の光を混ぜるとシアン色の光が得られ、赤い光と緑の光を混ぜると黄色の光が得られます。これは「加色混色の方法」と呼ばれます。

加色混色 - Wikipedia

この方法に基づいて、三原色を使用して、異なる比重に従って任意の色の可視光を混合することができます。例えば、赤色を多く、緑色を少なくすることでオレンジ色が得られます。

この章では、RGB LEDを使用して、加色混色のミステリーを探求します！

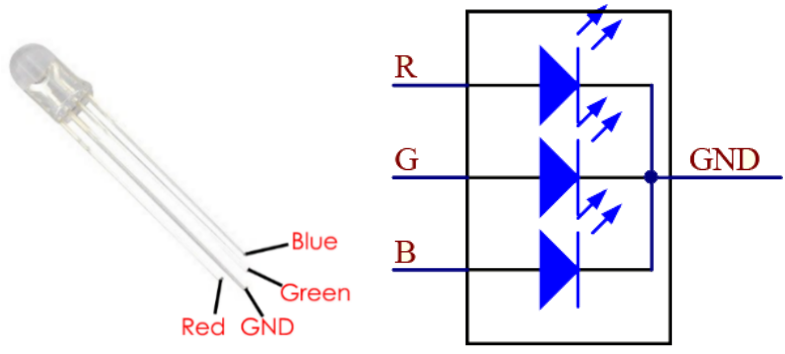

RGB LEDは、一つのランプキャップの下に赤、緑、青のLEDを一つずつカプセル化したものと同等であり、これら三つのLEDは共通のカソードピンを共有しています。各アノードピンに電気信号が供給されるので、対応する色の光が表示されます。各アノードの電気信号の強度を変更することで、さまざまな色を出力することができます。

必要な部品

このプロジェクトには、以下のコンポーネントが必要です。

キット全体を購入することは非常に便利です。以下はリンクです：

名前	このキットのアイテム	リンク
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

以下のリンクから、個別にも購入可能です。

コンポーネント紹介	購入リンク
SunFounder R3ボード	購入
ブレッドボード	購入
ジャンパーワイヤー	購入
抵抗器	購入
RGB LED	購入

回路図

PWMピンの11、10、9は、それぞれRGB LEDの赤、緑、青のピンを制御し、共通のカソードピンをGNDに接続します。これにより、異なるPWM値でこれらのピンの光を重ね合わせることで、RGB LEDが特定の色を表示することができます。

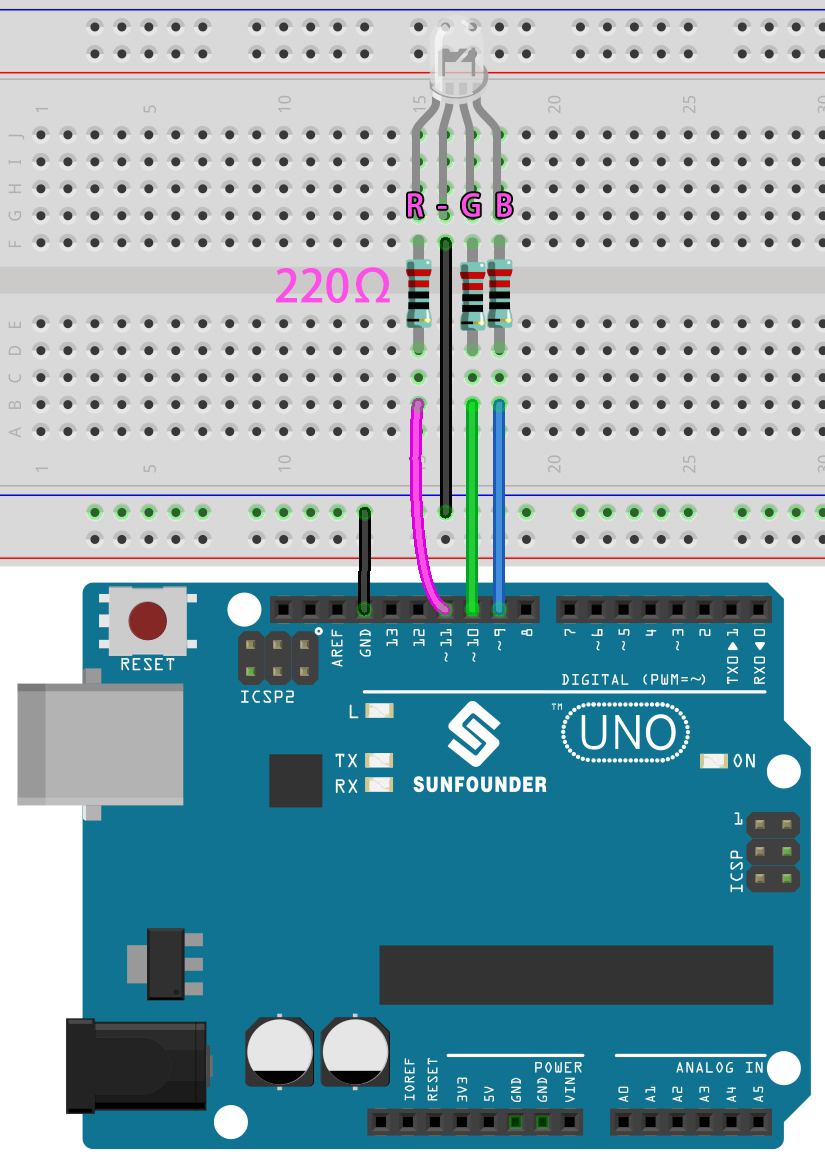

配線図

RGB LEDには4つのピンがあります：最も長いピンは共通のカソードピンで、通常はGNDに接続されます。最も長いピンの隣の左側のピンは赤で、右側の2つのピンは緑と青です。

コード

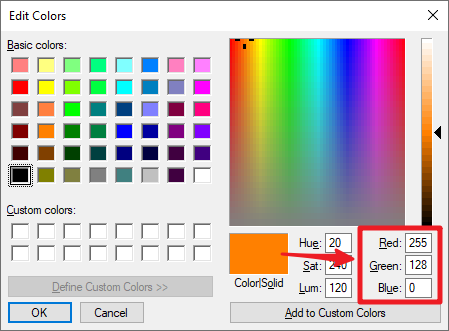

ここでは、お気に入りの色を描画ソフトウェア（例：ペイント）で選択し、RGB LEDで表示することができます。

注釈

3in1-kit\basic_project\2.analogWrite\2.2.colorful_light のパスの下の 2.2.colorful_light.ino ファイルを開くことができます。
または、このコードを Arduino IDE にコピーしてください。
あるいは、 Arduino Web Editor を通じてコードをアップロードします。

color_set() にRGB値を書き込むと、希望する色でRGBが点灯します。

どのように動作するのか？

この例では、RGBの三つのピンに値を割り当てるために使用される関数は、独立したサブ関数 color() にパッケージされています。

void color (unsigned char red, unsigned char green, unsigned char blue)
{
    analogWrite(redPin, red);
    analogWrite(greenPin, green);
    analogWrite(bluePin, blue);
}

loop() 内で、RGB値は color() 関数を呼び出して、RGBが異なる色を発することを実現する入力引数として動作します。

void loop()
{
    color(255, 0, 0); //  赤
    delay(1000);
    color(0,255, 0); //  緑
    delay(1000);
    color(0, 0, 255); //  青
    delay(1000);
}
